제품 상세 정보:
|
| 타입: | 이음새가 없는, 용접하는 | 사이즈: | 1/2 -80 |
|---|---|---|---|
| 두께: | STD,SCH20 SCH40 SCH80 SCH160, DIN, JIS, EN | 재료: | WPB A234, ASTM 403 304 / 304L, 316 / 316L |
| 페인팅: | 가벼운 유출 석유로 인한 오염, 흑색 도장 | 포장: | 층 나무 상자, 팔레트 |
| 하이 라이트: | JIS B2311 강관 환원제 Concentric,DIN2616 강관 환원제,ANSI B16.9 4 Ｘ 3 편심 리듀서 |
||
환원제 동심형 / 이상한 이음새가 없는 용접된 ANSI B16.9,DIN2616, JIS B2311
용접된 이음새가 없는 동심형 / 편심 리듀서
명세 리스트
| 생성물 이름 | 탄소강 /Stainless 강철 동심형 / 편심 리듀서 |
| 사이즈 | 용접된 1/2 -24 이음새가 없는, 26 -80 |
| 표준 | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| 벽 두께 | STD, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, DIN, JIS와 기타 등등. |
| 타입 | 이음새가 없고 용접됩니다 |
| 마지막 | 벌림끝 / BE / 맞대기 용접 |
| 서피스 | 니스가 칠해지는 천연 색상, 흑색 도장, 앤티-러스트 기름 기타 등등. |
| 재료 |
탄소강 : A234WPB, A420WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH,P295GH,P355GH 기타 등등. |
| 강관 : WPHY42, WPHY52, WPHY60, WPHY65,WPHY70, WPHY80과 기타 등등. | |
| 크롬-몰리브덴 합금 강철 : P11,P22,P5, P9,P91, 10CrMo9-10, 16Mo3 기타 등등. | |
| 애플리케이션 |
석유화학제품 인더스티 ;에바션과 항공 우주 산업 ;제약업계 ; 가스 배출 ;발전소 ;선박 설립 ;물 치료, 등. |
| 장점 | 준비된 주식, 더 빠른 배달 시간 ;오스토미즈드 모든 사이즈에 이용할 수 있습니다 ;고급 품질 |
강관 환원제는 성분이 큰 것으로부터 인가에서 작은 구멍에 내경에 그것의 크기를 줄이기 위해 파이프라인에 사용했다는 것 입니다. 여기의 감축의 길이는 평균 더 작은 것과 더 큰 파이프 직경과 동일합니다. 여기에서, 환원제는 확산기 또는 노즐로서 사용될 수 있습니다. 환원제는 다양한 사이즈의 현존하는 배관 또는 배관 시스템의 유압 흐름을 만나는데 도움이 됩니다.
철강 환원제의 사용은 화학 공장과 발전소에서 실행됩니다. 그것은 배관 시스템을 믿을 만하고 소형이게 합니다. 그것은 어떠한 약간 역 충격 또는 열변형으로부터의 배관 시스템을 보호합니다. 그것이 압력 써클에 있을 때, 그것은 어떤 종류의 누수를 예방하고, 설치하기 쉽습니다. 니켈 또는 크롬 코팅된 환원제는 높은 증기 라인을 위해 유용한 제품의 수명을 연장하고, 부식을 방지합니다.
환원제 타입

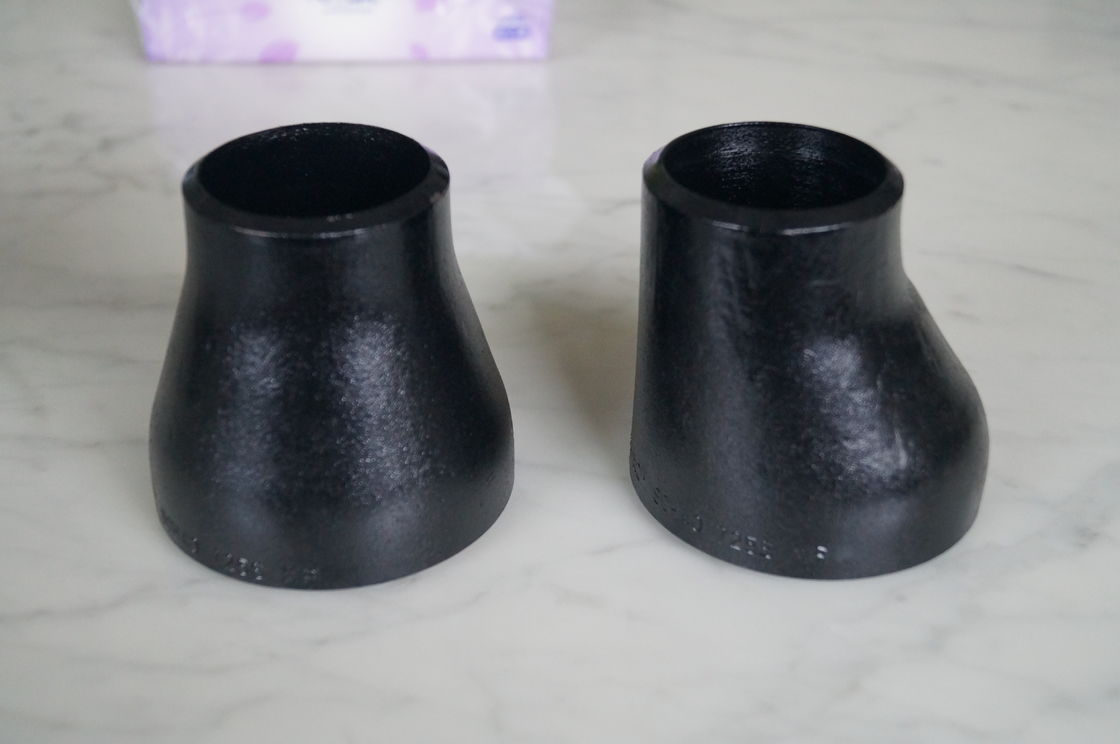

2개 종류의 환원제, 집중적 환원제와 편심 리듀서가 있습니다.
집중적 환원제
이 환원제는 똑같이 심묵에 관한 지름을 확대하거나 감소시키는 대칭적이고 원추형 모양이 형성된 맞춤으로 구성됩니다. 34개 파이프, 그리고 나서 위 또는 파이프의 바닥으로의 1가지 파이프 변화가 수준으로 남아 있지 않은 때인 예를 위해. 넓게 한 개일 때 그것은 사용되거나 다중 직경이 변합니다.
편심 리듀서
원추상 모양이 형성된 맞춤 그것이 지름을 감소시키거나 확대하지만, 그러나 그것이 심묵에 대하여 대칭적이지 않습니다. 이것은 한 가지 사이즈에서부터 크거나 작은 사이즈까지 파이프의 직경을 감소시키기 위한 작업관 시스템에서 사용됩니다.
다른 접속 형태, 파이프 환원제로부터의 범위는 소켓 웰드 환원제와 버트 접합 환원제로 분류될 수 있습니다.
소켓 웰드 환원제는 또한 소켓 웰드 삽입물을 불렀습니다, 그것이 세 타입 1, 2와 3를 갖. 제조 표준은 ASME B16.11에 따릅니다.
소켓 웰드는 맞대기 용접의 힘 중 12에 저항하고 따라서 그것이 NPS 2 또는 그 이하 의 지름을 소유하여 소직경 파이프를 위해 사용됩니다. 그것이 고압과 온도 파이프라인에 적합한 것처럼, 버트 접합은 좋은 강도를 가집니다.
엉덩이는 계획에서 환원제 말을 용접하거나, 비스듬히 잘랐고 ASME B16.25를 부합시켜 ASME B16.9와 용접 프로세스에 따라 제조됩니다.
원산지 : 중국
파이프 환원제는 집중적 환원제와 편심 리듀서에 들어옵니다.그들은 탄소강, 합금 강, 스테인레스 강, 저온용 강 또는 고성능 강철, 기타 등등으로 만들어집니다
상품 이름 : 동심형 / 편심 리듀서
분류하세요 : 1/2″-72″
이음새가 없는 팔꿈치 : 1/2″~24″ DN15~DN600
용접된 팔꿈치 : 4″~72″ DN150~DN1800
벽 두께 : sch10, sch20, sch30, std, sch40, sch60, 엑스스, sch80, sch100,sch120, sch140, sch160, 엑스스스, std,sch5s, sch20s, sch40s, sch80s
최대두께 : 120 밀리미터
표준 : ASTM A53/A106, API 5L, ASME B36.10M-1996, DIN2605 / 2615 / 2616, JIS P2311/2312인 ANSI B16.9 / 16.28
재료 : 탄소강, 합금 강, 스테인레스 강
표면 처리 : 직류 전기로 자극된 투명한 오일, 방부식 검정색 오일 또는 가온.
자료로 작성되는 것 :

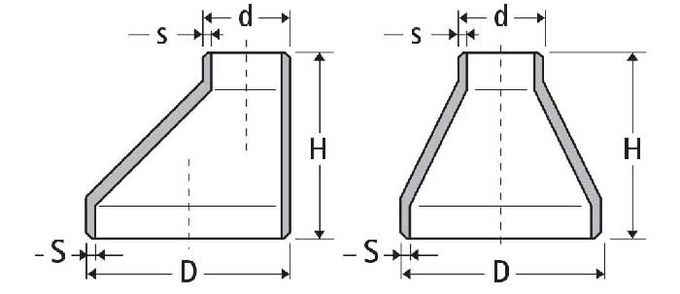

| 코드 RCD REISO | 큰 Ø | 작은 Ø | 높이 Ｈ 밀리미터 | 이론적 중량 KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | Ｄ 밀리미터 | 두께 Ｓ 밀리미터 | DN | Ｄ 밀리미터 | 두께 Ｓ 밀리미터 | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1″1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1″1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1″1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2″1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1″1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2″1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2″1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2″1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
N.B. 코드 RCD = 동심형 환원제 - 코드 REISO = 편심생 환원제
* 단지 집중적입니다
| 명목상 관경 | 1/2 내지 2.1/2 | 3 내지 3.1/2 | 4 | 5 내지 8 |
| 외부 직경 사각 (D)에 |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| 마지막에 있는 내경 | 0.8 | 1.6 | 1.6 | 1.6 |
| 전체 길이 (H) | 2 | 2 | 2 | 2 |
| 명목상 관경 | 10 내지 18 | 20 내지 24 | 26 내지 30 | 32 내지 48 |
| 외부 직경 사각 (D)에 |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| 마지막에 있는 내경 | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| 전체 길이 (H) | 2 | 2 | 5 | 5 |
| 벽 두께 (t) | 적어도 87.5%의 공칭 벽 두께 | |||
그렇지 않았다면 나타내지 않는다면 밀리미터에 있고, 주목된 것을 제외하고 치수 허용차는 똑같은 ± 입니다.
