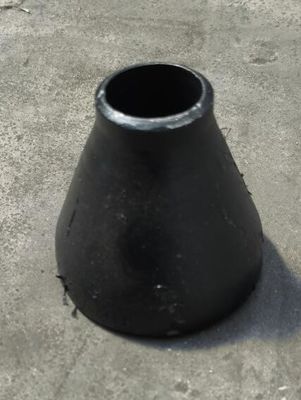

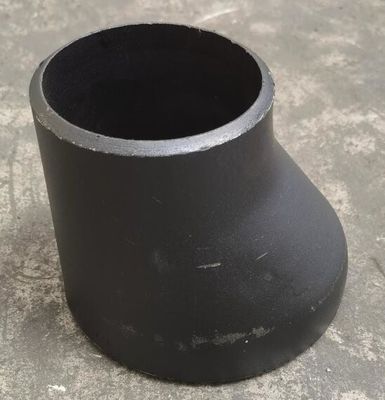

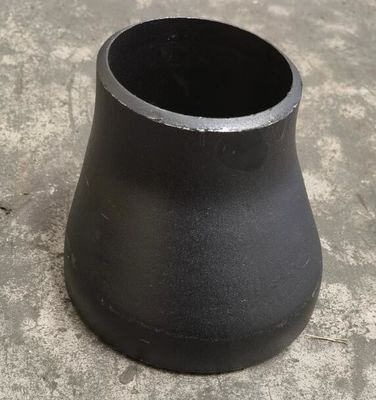

ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트

ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트
ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트 ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트 ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트

큰 이미지 :  ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트

제품 상세 정보:
원래 장소: 중국
브랜드 이름: XF
인증: ISO9001 , PED AND AD2000 W0 EN10204 3.1
모델 번호: 1/2 -48
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: 1USD-100USD
포장 세부 사항: 합판 상자와 깔판
배달 시간: 15-30DAYS
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온
공급 능력: 1500TONS 한 달

ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 ASME B16.9 콘 ECC 강관 환원제 SCH40 A234 WPB 검은 페인트

설명
표준: ASME B16.9 사이즈: 1/2 -48
재료: A234 WPB SS304/304L SS316/316L 두께: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
코팅: 검은 페인트, 기름, 직류 전기로 자극되고 뜨겁게 직류 전기로 자극된 급탕 패키지: 합판 상자와 깔판
하이 라이트:

ASME B16.9 콘 강관 환원제

,

ASME B16.9 ECC 강관 환원제

,

ISO 자연의 토양 생성과정에서 형성된 입자의 집합체 A234 WPB 검은 환원제

검은 페인트와 ASME B16.9 콘 환원제 ECC 환원제 SCH40 A234 WPB



재료 :A234 WPB SS304/304L SS316/316L



분류하세요 :1/2 -48



두께 :SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





코팅하는 것 :검은 페인트, 기름, 활성화한 직류 전기로 자극되고 뜨거운 급탕



패키지 :합판 상자와 팔레트



제품 상세 기술
상품 이름 : 팔꿈치, 환원제, TEE, 캡 표준 : ANSI B16.9,EN10253, 울리십시요
재료 : A234 WPB/P245GH/S235JRG2/ST37-2 타이핑하세요 : 이음새가 없는 맞춤, 용접된 맞춤
색 : 검은, 녹 방지 기름 강철 : 탄소강, 스테인레스 강
위치 : 허베이 지불 : BL 카피에 대한 30% 향상 Payment,70%
증명하세요 : PED ISO 용법 : 관 접속

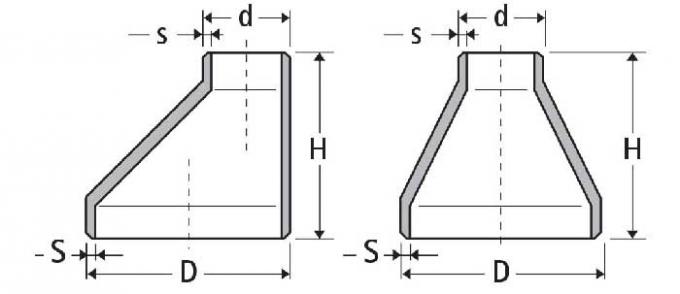

ANSI /ASME B16.9 환원제 차원, 맞대기 용접 집중적 환원제 차원 차트, 이상한 맞대기 용접 환원제 차원 :

에크크네트릭 환원제 차원 ANSI B16.9

스테인레스 강 환원제 차원

코드 RCD REISO 큰 Ø 작은 Ø 높이 H 밀리미터 이론적 중량 KG
DN D 밀리미터 두께 S 밀리미터 DN D 밀리미터 두께 S 밀리미터
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0.08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0.09
33 27 3/4 26.9 2.3 0.09
42 21 1″1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
42 33 1 33.7 2.6 0.14
*48 21 1″1/2 48.3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0.20
48 42 1″1/4 42.4 2.6 0.20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0.30
60 33 1 33.7 2.6 0.31
60 42 1″1/4 42.4 2.6 0.32
60 48 1″1/2 48.3 2.6 0.33
76 33 2″1/2 76.1 2.9 1 33.7 2.6 90 0.40
76 42 1″1/4 42.4 2.6 0.47
76 48 1″1/2 48.3 2.6 0.48
76 60 2 60.3 2.6 0.49
89 42 3 88.9 3.2 1″1/4 42.4 2.6 90 0.55
89 48 1″1/2 48.3 2.6 0.61
89 60 2 60.3 2.9 0.62
89 76 2″1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1″1/2 48.3 2.6 100 0.85
114 60 2 60.3 2.9 0.98
114 76 2″1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2″1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4.5 2″1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4.5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4.5 203 11.00
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20

N.B. 코드 RCD = 동심형 환원제 - 코드 REISO = 편심생 환원제

* 단지 집중적입니다



ANSI / ASME B16.9 환원제 - 콘크킨엔트릭 환원제와 이상한 파이프 환원제에 대한 치수 허용차

명목상 관경 1/2 내지 2.1/2 3 내지 3.1/2 4 5 내지 8
외부 직경
사각 (D)에
+ 1.6
- 0.8
1.6 1.6 + 2.4
- 1.6
마지막에 있는 내경 0.8 1.6 1.6 1.6
전체 길이 (H) 2 2 2 2
명목상 관경 10 내지 18 20 내지 24 26 내지 30 32 내지 48
외부 직경
사각 (D)에
+ 4
- 3.2
+ 6.4
- 4.8
+ 6.4
- 4.8
+ 6.4
- 4.8
마지막에 있는 내경 3.2 4.8 + 6.4
- 4.8
+ 6.4
- 4.8
전체 길이 (H) 2 2 5 5
벽 두께 (t) 적어도 87.5%의 공칭 벽 두께

그렇지 않았다면 나타내지 않는다면 밀리미터에 있고, 주목된 것을 제외하고 치수 허용차는 똑같은 ± 입니다.
