제품 상세 정보:
|
| Materila: | A105, 304/316 | 표준: | ANSI B16.5,B16.47 |
|---|---|---|---|
| 증명서: | ISO TUV | 사이즈: | 1/2” - 36" |
| 압력: | 150LBS-2500LBS | 애플리케이션: | 석유 물 가스 |
| 페인트 등: | 검은, 노란, 녹 방지 기름 | ||
| 하이 라이트: | 오일 가스 물 ansi b16 47 플랜지,36 " ISO TUV ansi b16 47 플랜지,탄소강 ANSI B16.5 플랜지 |
||
플랜지는 OIL.GAS, 물과 기타, ANSI B16.5,B16.47, 탄소강, 스테인레스 강에 사용합니다

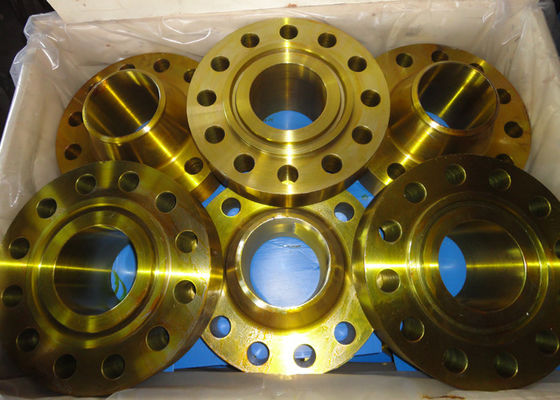

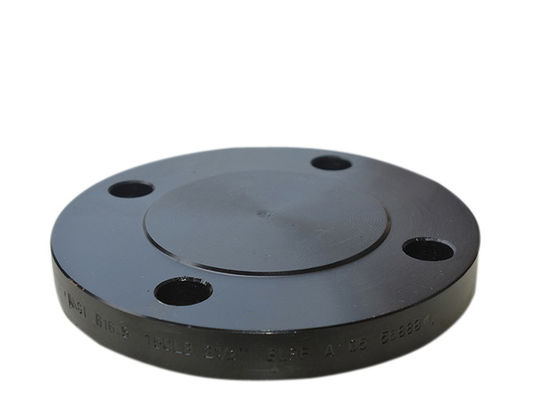

탄소 강철 플랜지 Ansi B16.5와 Asme B16.47 검은 옐로우 컬러는 웰드 목 블라인드를 밟고 미끄러져 넘어집니다
슬립 온 플랜지는 관 플랜지의 인기있는 유형입니다. 이것들은 배관의 말위를 매끄럽게 움직이고, 그리고 나서 장소에서 용접된 플랜지의 형태입니다. 이러한 플랜지는 더 낮은 압력 응용에 이상적입니다. 이것들은 쉽게 다른 파이프 안으로 적합해지고 용접됩니다. 용접은 이러한 파이프의 제조 비용을 줄입니다. 이것들은 다양한 사이즈와 응용에 이용할 수 있습니다.

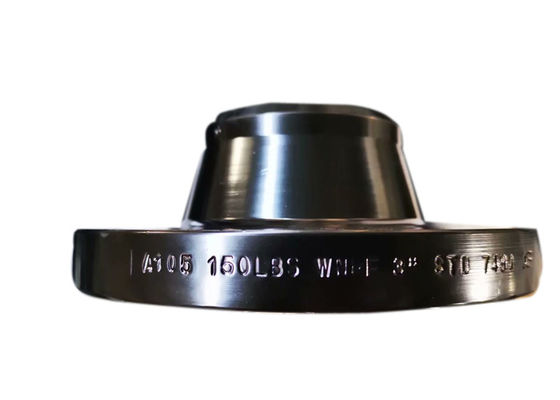

웰드 네크 플렌지는 맞대기 용접에 의해 배관 시스템과 연결되도록 설계됩니다. WN 플랜지는 그것의 긴 목 때문에 상대적으로 비싸지만, 높은 응력 응용에 적합합니다. 용접한 넥 플랜지의 근저에 응력 집중을 감소시키면서, 목 또는 허브가 스트레스를 파이프로 전송합니다. 허브의 토대부터 버트 접합에 있는 벽 두께까지 두께의 느린 변화 이음은 웰드 네크 플렌지의 중요한 보강을 제공합니다. 난기류와 부식을 감소시키면서, 연결부 결합 플랜지의 구멍은 파이프의 구멍과 일치합니다.
| 상술 (최신판) | 품목의 유형 | 압력 클래스 | 크기 범위 |
| ASME / ANSI B16.5 | 블라인드, 웰드 목, 슬립-온, 소켓 웰드, 나선부이고 겹치는 결합 플랜지 | 150 내지 2500LBS | 26 내지 60 |
| 150 내지 1500LBS | 26 내지 48 | ||
| ASME / ANSI B16.47 | 오리피스 플랜지 (나선부인 슬립온식인 웰드 목) | 75 내지 300LBS | 1/2 내지 12 |
| 400, 600LBS | 26 내지 60 | ||
| 900LBS | 26 내지 48 | ||
| ASME / ANSI B16.36 | 오리피스 플랜지 (나선부인 슬립온식인 웰드 목) | 300 내지 2500LBS | 1 내지 12 |
| EN 1092-1 / DIN / BS 4504 플랜지 | 01 (플레이트 플랜지), 02 (타입 32-37을 위한 들판 플랜지), 04 (타입 34),05 (맹인플랜지)을 위한 들판 플랜지, 11 (연결부 결합 플랜지), 12 (허브배드 슬립 온 플랜지), 13 (허브배드 | PN16에 대한 PN2.5 | 10 밀리미터 내지 1800 밀리미터 |
| PN25 | 10 밀리미터 내지 1000 밀리미터 | ||
| PN40 | 10 밀리미터 내지 600 밀리미터 | ||
| PN63 | 10 밀리미터 내지 400 밀리미터 | ||
| PN100 | 10 밀리미터 내지 350 밀리미터 | ||
| PN160, PN250 | 10 밀리미터 내지 300 밀리미터 | ||
| PN320 | 10 밀리미터 내지 250 밀리미터 | ||
| PN400 | 10 밀리미터 내지 200 밀리미터 | ||
| BS 10 | 블라인드, 슬립온식이고 용접용 넥 플랜지 | TABLE-A, Ｄ, Ｅ, Ｆ, Ｈ, Ｊ, Ｋ, Ｒ, Ｓ, Ｔ | 15 밀리미터 내지 600 밀리미터 |
| ASME / ANSI B16.9/MSS SP-43 | 스텁엔드 -타입 :A, 비, Ｃ (쇼트 패턴) | S10, S40, S80 | 12 내지 24 |
기록 : 우리는 또한 다른 표준에 대한 액코딩드를 고객들의 API-605, UNI, AWWA와 맞춘 그림과 같이 제조할 수 있습니다
플랜지 표면 타입 : 편평면 (FF), 부낸표면 (RF), 링 타입 연결구 (RTJ), 큰 부낸표면 (황체 형성 호르몬 방출 인자)
(해당 시) / 표면 처리를 코팅하는 것 : 앤티-러스트 페인트, 오일 블랙 페인트가 도금처리된 투명한, 아연을 노랗게 합니다, 냉온 하락이 활성화했습니다
