제품 상세 정보:
|
| 재료: | A234 WPB | 두께: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| 사이즈: | 48"에 1/2” | ||
| 하이 라이트: | DN1200 스테인리스 스틸 맞대기 용접 캡 SCH10,DN1200 스테인리스 스틸 맞대기 용접 캡 SCH20,DN1200 스테인리스 스틸 맞대기 캡 SCH100 |
||

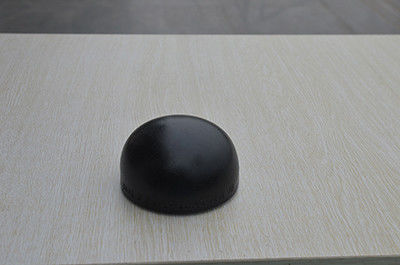

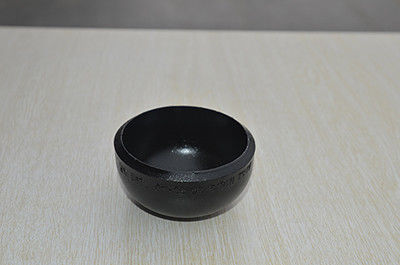

ANSI 비 16.9 엉덩이 WELDED와 이음새가 없는 SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS 캡
| 상술 | 캡 |
|---|---|
| 관구 마개 캡 관 이음쇠 사이즈 | 이음새가 없는 엉덩이 용접 체결 : 1/2 - 24 용접된 엉덩이 용접 체결 : 1/2 - 48 |
| 파이프 캡 맞춤 차원 | ASME / ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Bw 파이프 캡 두께 | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, 미국 부식 기술자 협회 규격 MR 01-75로 이용 가능한 XXS |
| 캡 Bw 슈 80 타입 | 이음새가 없는 / 전기 저항 용접법 /는 / 날조된 관 이음쇠를 용접했습니다 |
| Bw 모자형 | DN15-DN1200 |
| 연결 | 용접 |
| 굴곡 반경 | R=1D, 2D, 3D, 5D, 6D, 8D, 10D 또는 맞춘 관 이음쇠 |
| 크기 범위 | 슈 10s, 40s, 80s, 160s, XXS에서 12 NB 내지 24 NB. (DN6~DN100) |
| 파이프 캡 피트팅스피티스 | 구우세요 : 22.5 deg, 30 deg, 45 deg, 90 deg, 180 deg, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. 표준 : ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| 제조 절차 | 추진, 프레스, 노, 캐스트, 기타 등등. |
| 캡 Bw 슈 80 맞춤 시험 성적 증명서 | EN 10204/3.1B 원료 증명서 100% 라디오그래피 테스트 리포트 제 3자 검사 보고서, 기타 등등 |
| 핵심 시장과 파이프 캡을 위한 산업 |
|
| 애플리케이션 |
|
| EN 10204 3.1과 EN 10204 3.2에 따라서 물질 시험 증명서 (MTC), 미국 부식 기술자 협회 규격 MR0103, 미국 부식 기술자 협회 규격 MR0175를 증명하는 시험 성적 증명서 | |

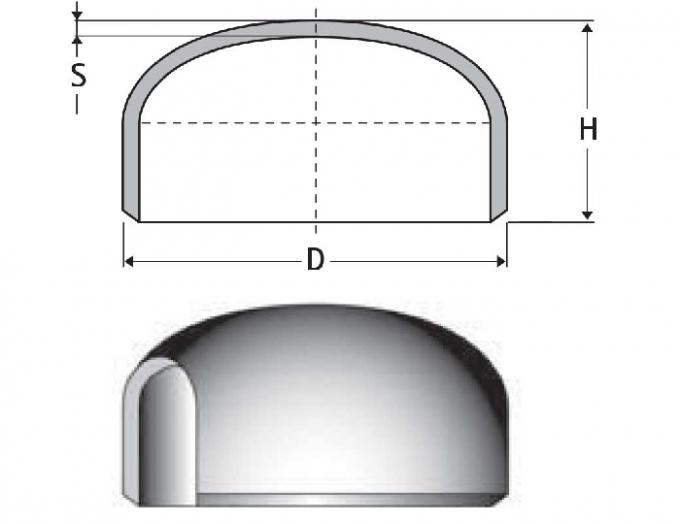

| 코드 FOSTD - 여우 | 공칭 직경 | 벽 스. Ｓ 밀리미터 | 높이 Ｈ 밀리미터 | 이론적 중량 킬로그램 | |||
|---|---|---|---|---|---|---|---|
| 투표. | Ｄ 밀리미터 | STD | XS | STD | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1" 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1" 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2" 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 0.09 | 0.14 | 0.18 | 0.23 |
| 1.1/4 | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1/2 | 0.18 | 0.23 | 0.27 | 0.41 |
| 2 | 0.27 | 0.34 | 0.57 | 0.68 |
| 2.1/2 | 0.41 | 0.45 | 0.79 | 1.13 |
| 3 | 0.68 | 0.79 | 1.32 | 1.81 |
| 3.1/2 | 0.91 | 1.13 | - | 2.72 |
| 4 | 1.13 | 1.36 | 2.68 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2.95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | - |
| 12 | 13.61 | 16.33 | 43.09 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 42.64 | 56.7 | - | - |
| 24 | 43.54 | 58.97 | - | - |
| 26 | 53.98 | 72.12 | - | - |
| 30 | 78.02 | 103.87 | - | - |
| NPS | STD | XS | SCH 160 | XXS |
