제품 상세 정보:
|
| 타입: | 용접 및 원활한 | 사이즈: | 1/2” - 72" |
|---|---|---|---|
| 재료: | WPB A234, ASTM / ASME A403 WP 0 | 두께: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| 마지막: | 표준 또는 고객의 요구에 따르면 | 표준: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43,JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606,D |
| 페인팅: | 강타된 샷, 방부식 검정색 오일 | 포장: | 층 나무 상자, 팔레트 |
| 하이 라이트: | WPB A234 강관끝 caps,SCH80 6 인치 강철 파이프 캡,대직경 강관 엔드 캡 |
||

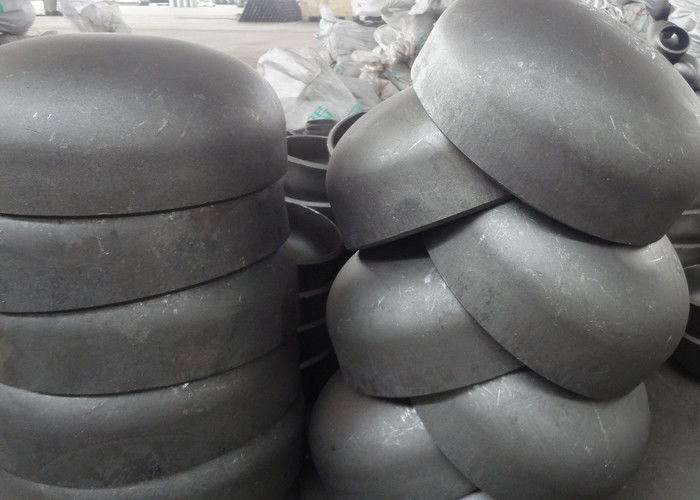

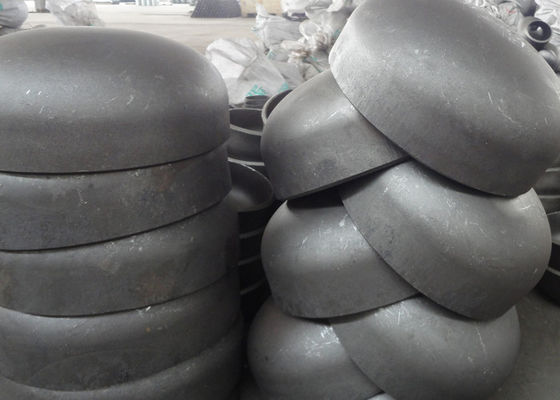

캡 용접 이음매 없는 ANSI B16.9, SCH40 SCH80 블랙 패팅
원산지: 중국
Steel Pipe Cap은 Steel Plug라고도하며 일반적으로 파이프 끝단에 용접되거나 파이프 피팅을 덮기 위해 파이프 끝단의 외부 나사산에 장착됩니다.기능이 파이프 플러그와 동일하도록 파이프라인을 닫습니다.
(블라인드 플레이트를 사용하여 파이프라인을 닫을 수도 있습니다. 다르게 블라인드 플레이트는 분리 가능하고 용접된 강철 캡은 제거할 수 없습니다. 캡에는 볼록 캡, 원추형 쉘, 가변 직경 섹션, 플랫 커버 및 제한된 개방.)
볼록 캡에는 반구형 캡, 타원형 캡, 접시 캡 및 구형 캡과 같은 여러 모양이 있습니다.힘의 관점에서 볼 때 반구형 캡은 점차적으로 제조하기에 좋지 않지만, 제조난이도의 관점에서 점차적으로 제조된다.
크기 범위:
DN15-DN600 (1/2"-24") 심리스 타입
DN15 - DN1200 (1/2"- 48" ) 용접형
벽 두께: SCH5 ~ SCH160
재료:
탄소강: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 등
스테인레스 스틸: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 & WPS31254
합금강: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
듀플렉스 및 슈퍼 듀플렉스 스틸: ASTM A815 UNS S31803/S32205/S32750/S32760
표준:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JIS B2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG34, GB1616/BG12459-T
끝 경사: 표준 또는 고객의 요구 사항에 따라
표면 처리: 샷 블라스트, 녹슬지 않는 블랙 오일
비파괴 검사: 침투 검사, 초음파 검사, 방사선 검사, 제3자 검사
두께:
사양:
| 국민연금 | 외경 디 |
길이 에이 |
길이 H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1/4 | 42.2 | 38 | 38 |
| 1.1/2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 삼 | 88.9 | 51 | 64 |
| 3.1/2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| 치수 공차 – 대문자 | ||||
| 모든 피팅용 | 모자 | |||
| 공칭 파이프 크기(NPS) | 베벨에서 외부 Ø | 끝에서 내부 Ø | 벽 두께 t / t1 |
전체 길이 E |
| 1/2 2 1/2 | 1 | 0,8 | 아니 | 4 |
| 3 a 3 1/2 | 1 | 1,6 | 적게 | 4 |
| 4 | +2 -1 | 1,6 | 보다 | 4 |
| 5와 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | 명목상의 | 7 |
| 10 | +4 -3 | 3,2 | 틱 | 7 |
| 12 18 | +4 -3 | 3,2 | 7 | |
| 20 24 | +6 -5 | 4,8 | 7 | |
| 26 30 | +7 -5 | 4,8 | 10 | |
| 32 48 | +7 -5 | 4,8 | 10 | |
제조 공정:

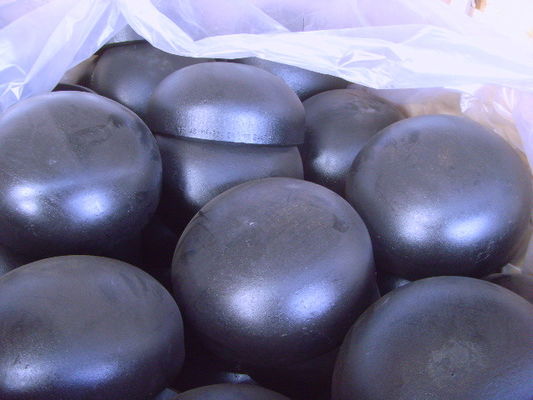

보여주는 제품:
