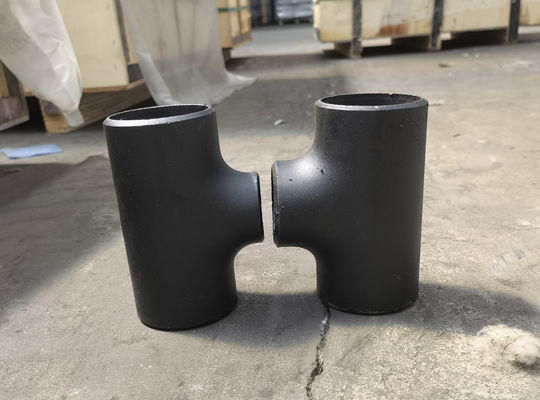

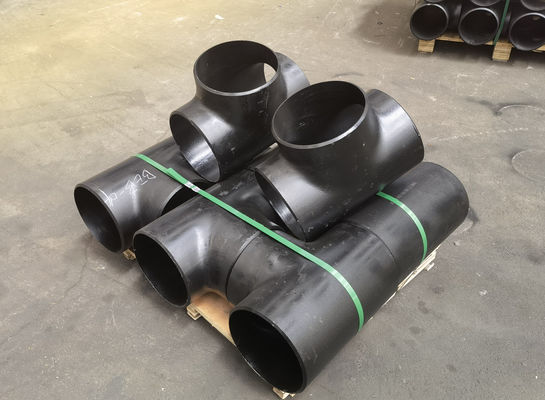

ANSI B16.9 Ｔ는 전기 저항 용접법 날조된 관 이음쇠 SCH10 SCH20 SCH100 SCH120 SCHXXS를 형성했습니다

ANSI B 16.9 맞대기 용접 및 심리스 SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

티는 3개의 구멍, 즉 1개의 입구와 2개의 출구가 있는 일종의 화학 파이프 피팅입니다.또는 두 개의 입구와 하나의 출구.T 자형 및 Y 자형 티가 있으며 동일한 직경의 노즐과 감소 노즐이있는 티가 있으며 3 개의 동일하거나 다른 파이프 라인의 접합부에 사용됩니다.[1] 티의 주요 기능은 유체의 방향을 변경하는 것입니다.외경 범위는 2.5인치 ~ 60인치(2.5인치 = DN65, 60인치 = DN1500), 벽 두께는 3-60mm, 26인치 ~ 60인치(26인치 = DN650, 60인치 = DN1500) 용접용 티.벽 두께는 28~60mm입니다.압력 등급은 Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS입니다.Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

인도의 탄소강 Equal Tee Pipe Fitting 수출 업체, 24 인치 1/2 ~ 48 인치 Barred Equal Tee 공급 업체, ASME B16.9 스테인레스 스틸 Equal Tee 피팅 제조 업체, ASME B16.9 Tee

ASME B16.9 스트레이트 크로스 치수

국민연금	외경 NS	센터 투 엔드 씨	센터 투 엔드 미디엄
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1¼	42.2	48	48
1½	48.3	57	57
2	60.3	64	64
2½	73	76	76
삼	88.9	86	86
3½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355.6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



ASME B 16.9 맞대기 스트레이트 크로스 치수

공칭 파이프 크기(NPS)	NS	베벨의 외경	중앙에서 끝까지
			Run.C	콘센트.M[주(1) 및 (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
삼	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
