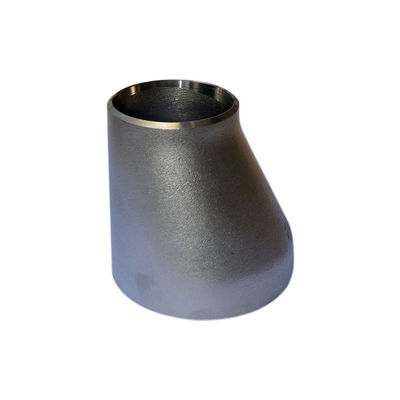

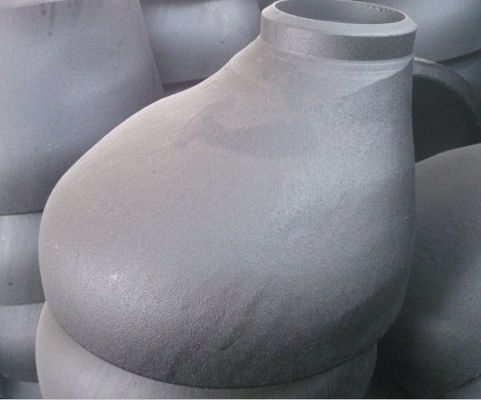

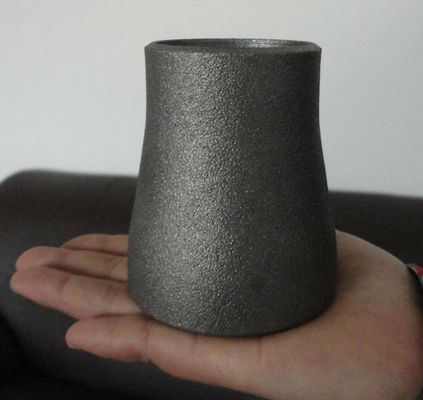

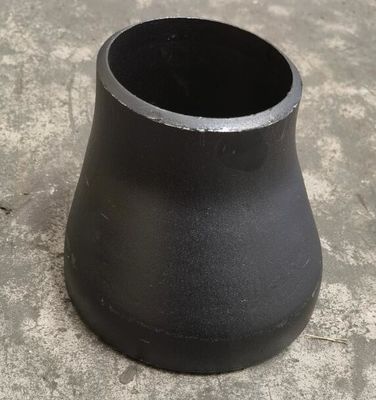

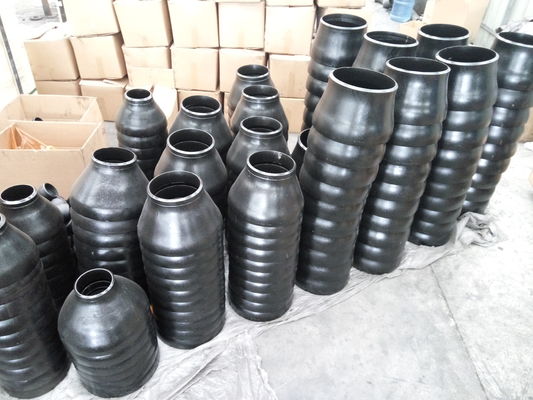

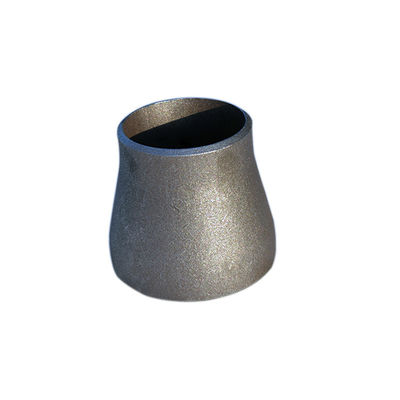

304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름

304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름
304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름 304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름 304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름 304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름 304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름 304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름

큰 이미지 :  304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름

제품 상세 정보:
원래 장소: 중국
브랜드 이름: XF
인증: ISO TUV
모델 번호: 1/2 -80
결제 및 배송 조건:
최소 주문 수량: 3 톤
가격: NEGOTIATION
포장 세부 사항: 합판 / 목제 팔레트 또는 경우
배달 시간: 30 -40DAYS 일째
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환
공급 능력: 달 당 1000-2000 톤

304L 316L 탄소강 녹슬지 않는 ANSI B16.9 환원제 콘 Ecc 블카크 앤티 러스트 기름

설명
탄소강: A234WPB 강철 SS: 304L, 316L
타입: 콘 감속기, ECC 감속기 코팅: 앤티-러스트 기름, 흑색 도장
두께: SCH20,STD,SCH40,SCH80,XS,SCH160.XXS
하이 라이트:

316L ANSI B16.9 Reducer

,

304L ANSI B16.9 Reducer

,

3은 2 인치 스테인레스 강 환원제에 조금씩 움직입니다

탄소강과 스테인레스 강 ANSI B16.9 콘과 ecc, 블카크와 기름

ASME B16.9 환원제가 무엇입니까?

ASME B16.9를 위한 생산은 환원제 맞춤과 같이 연강 맞대기 용접 맞춤을 공장제 커버하는 표준입니다. 이 스탠더드는 윤곽치수, 평가, 허용한도, 테스트와 같은 매개 변수와 합금 강 공장 제작된 맞대기 용접 맞춤과 더불어 양쪽 만드는 탄소를 위한 마킹을 커버합니다. 48 인치까지 NPS 12 인치 사이의 이 상세 범위에 수록된 환원제 En 10253 2의 크기 범위. 양쪽 이음새가 없는 용접된 Ansi B16.9 환원제를 위한 크기 범위는 다릅니다. 상술하기 위해, 이음새가 없는 Asme B16.9 환원제 차원을 위한 크기 범위는 24 인치에 달려있습니다, 반면에 용접된 Asme B16 9 환원제 차원이 36 인치까지 8 인치 사이의 크기 범위에 이용할 수 있습니다.

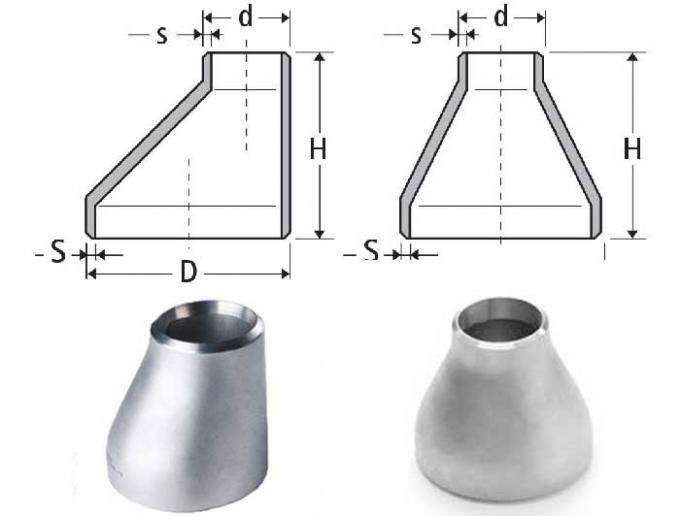

ASME B16.9 환원제 차원

맞대기 용접 파이프 환원제 차원



코드 RCD REISO 큰 Ø 작은 Ø 높이 H 밀리미터 이론적 중량 KG
DN D 밀리미터 두께 S 밀리미터 DN D 밀리미터 두께 S 밀리미터
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0.08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0.09
33 27 3/4 26.9 2.3 0.09
42 21 1″1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
42 33 1 33.7 2.6 0.14
*48 21 1″1/2 48.3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0.20
48 42 1″1/4 42.4 2.6 0.20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0.30
60 33 1 33.7 2.6 0.31
60 42 1″1/4 42.4 2.6 0.32
60 48 1″1/2 48.3 2.6 0.33
76 33 2″1/2 76.1 2.9 1 33.7 2.6 90 0.40
76 42 1″1/4 42.4 2.6 0.47
76 48 1″1/2 48.3 2.6 0.48
76 60 2 60.3 2.6 0.49
89 42 3 88.9 3.2 1″1/4 42.4 2.6 90 0.55
89 48 1″1/2 48.3 2.6 0.61
89 60 2 60.3 2.9 0.62
89 76 2″1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1″1/2 48.3 2.6 100 0.85
114 60 2 60.3 2.9 0.98
114 76 2″1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2″1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4.5 2″1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4.5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4.5 203 11.00
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20



ASME B16 9 환원제에 대한 치수 허용차

명목상 관경 1/2 내지 2.1/2 3 내지 3.1/2 4 5 내지 8
외부 직경
사각 (D)에
+ 1.6
- 0.8
1.6 1.6 + 2.4
- 1.6
마지막에 있는 내경 0.8 1.6 1.6 1.6
전체 길이 (H) 2 2 2 2
명목상 관경 10 내지 18 20 내지 24 26 내지 30 32 내지 48
외부 직경
사각 (D)에
+ 4
- 3.2
+ 6.4
- 4.8
+ 6.4
- 4.8
+ 6.4
- 4.8
마지막에 있는 내경 3.2 4.8 + 6.4
- 4.8
+ 6.4
- 4.8
전체 길이 (H) 2 2 5 5
벽 두께 (t) 적어도 87.5%의 공칭 벽 두께
