제품 상세 정보:
|
| 탄소강: | A234WPB | 강철 SS: | 304L, 316L |
|---|---|---|---|
| 타입: | 감소하면서, 같으세요 | 정도: | --- |
| 코팅: | 앤티-러스트 기름, 흑색 도장 | ||

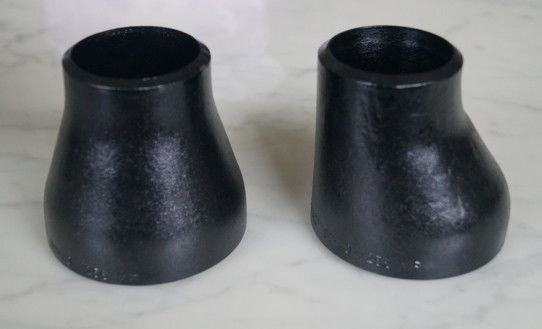

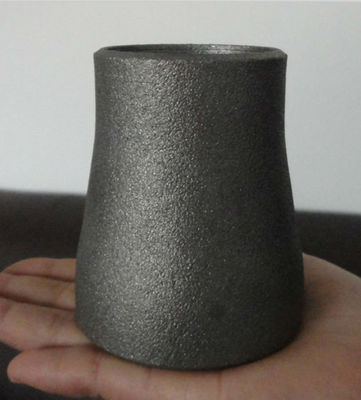

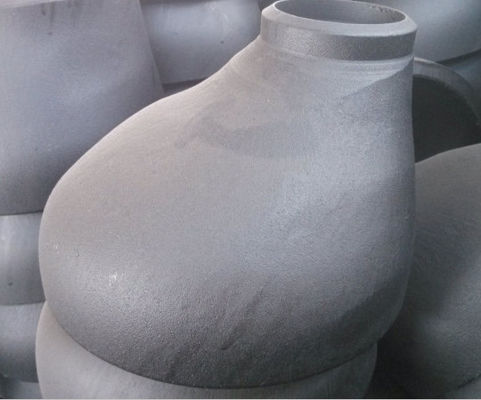

| 하이 라이트: | A234 WPB 콘 ECC 환원제,80 인치 콘 환원제에 대한 ANSI B16.9 ASTM A234 Reducer,1/2 인치 |
||
ASME B16.9에 대한 사양은 감속기 피팅.이 표준은 공장에서 만든 합금강 맞대기 용접 피팅뿐만 아니라 단조 탄소에 대한 전체 치수, 등급, 공차, 테스트 및 표시와 같은 매개변수를 다룹니다.크기 범위감속기 En 10253 2이 사양에서 다루는 범위는 NPS ½인치에서 최대 48인치입니다.이음매 없는 것과 용접된 모두를 위한 크기 범위Ansi B16.9 감속기은 다르다.지정하려면 이음매 없는 크기 범위Asme B16.9 감속기 치수 용접된 반면 최대 24인치입니다. Asme B16 9 감속기 치수 8인치에서 36인치 사이의 크기 범위에서 사용할 수 있습니다.
| 코드 RCD REISO | Ø 큰 | Ø 작은 | 높이 높이 mm | 이론 중량 KG | ||||
|---|---|---|---|---|---|---|---|---|
| NS | D mm | 두께 S mm | NS | dmm | 두께 s mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1″1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1″1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 삼 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1″1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2″1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1″1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2″1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 삼 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2″1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 삼 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2″1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 삼 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11시 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| 공칭 파이프 크기 | 1/2 ~ 2.1/2 | 3 ~ 3.1/2 | 4 | 5에서 8 |
| 외경 베벨에서 (D) |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
| 끝에서 내경 | 0.8 | 1.6 | 1.6 | 1.6 |
| 전체 길이(H) | 2 | 2 | 2 | 2 |
| 공칭 파이프 크기 | 10~18 | 20~24 | 26~30 | 32 ~ 48 |
| 외경 베벨에서 (D) |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
| 끝에서 내경 | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
| 전체 길이(H) | 2 | 2 | 5 | 5 |
| 벽 두께(t) | 공칭 벽 두께의 87.5% 이상 | |||
