제품 상세 정보:
|
| 탄소강: | A234WPB | 강철 SS: | 304L, 316L |
|---|---|---|---|
| 타입: | 감소하면서, 같으세요 | 정도: | 90° |
| 코팅: | 앤티-러스트 기름, 흑색 도장 | ||
| 하이 라이트: | A234WPB 탄소강은 Tee 3을 필적합니다 ",ASTM A234 110 밀리미터 똑같은 티,ANSI B16.9 10 " 직류 전기로 자극된 리듀싱 티 |
||

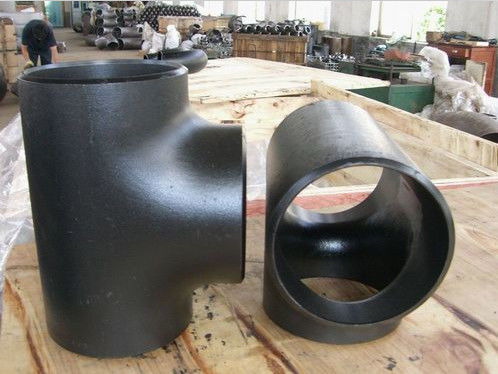

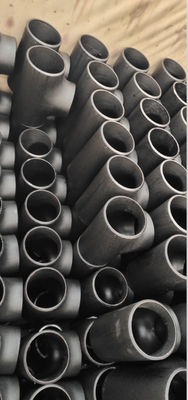

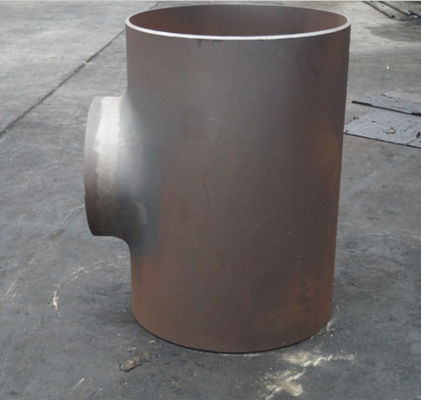

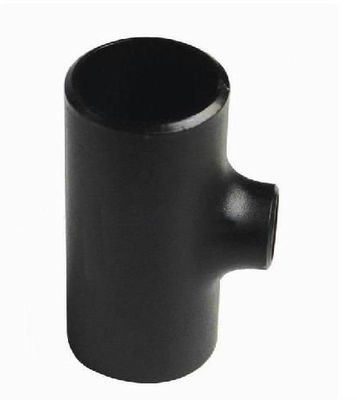

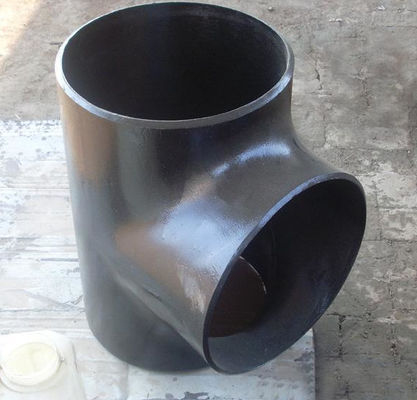

리듀싱 티는 T자형 파이프 피팅으로 가장 많은 선까지 90도 각도로 절단되는 2개의 배출구가 있습니다.이 티는 다양한 콘센트 크기의 조합으로 접근할 수 있습니다.에ASME B16.9 리듀싱 티 분기 포트 추정치는 실행의 다른 포트보다 작습니다. 스테인리스 리듀싱 티분기 포트 측정이 런의 포트보다 작은 일종의 파이프 피팅일 수 있습니다.또한 이러한 종류의 파이프 피팅은 실행 포트 중 하나에서 다른 포트로의 측정 감소를 고려할 수 있습니다.
| 공칭 파이프 크기 | 외경 베벨에서 |
센터 투 엔드 | |||
|---|---|---|---|---|---|
| 운영 | 콘센트 | 운영 | 콘센트 | 운영 (씨) | 콘센트 (미디엄) |
| 1/2" | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2" |
26.7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2" 3/4" |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4" | 1/2" 3/4" 1" |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2" | 1/2" 3/4" 1" 1 1/4" |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2" |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2" | 1" 1 1/4" 1 1/2" 2" |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 삼" | 1 1/4" 1 1/2" 2" 2 1/2" |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2" | 1 1/2" 2" 2 1/2" 삼" |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2" 2" 2 1/2" 삼" 3 1/2" |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2" 삼" 3 1/2" 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2" 삼" 3 1/2" 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2" 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
치수는 밀리미터 단위입니다.
출처 : ASME B16.9 – 2018
