제품 상세 정보:
|
| 재료: | SS400 | 색상: | 노랑색 |
|---|---|---|---|
| 압력: | 5K 10K 16K 20K 30K 40K | 특수한 설계: | 네 |
| 이름: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/ BL / SOH 탄소강 SS400 옐로우 컬러 | JIS b2220 10k 플랜지의 가장 일반적 형태: | 만들어진 채 / 나선부 /는 / 플레이트를 비틀었습니다 |
| 하이 라이트: | dn125 플랜지 jis b2220,rf 플랜지 jis b2220,304 스테인레스 스틸 플랜지 jis b 2220 |
||

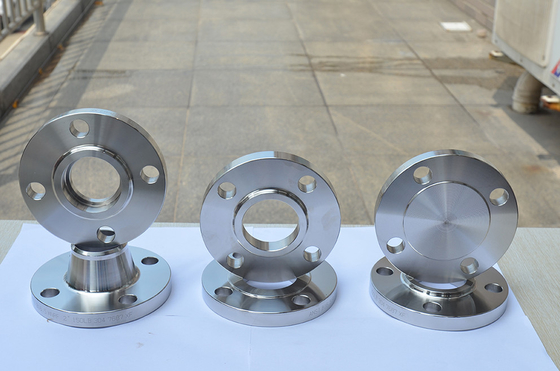

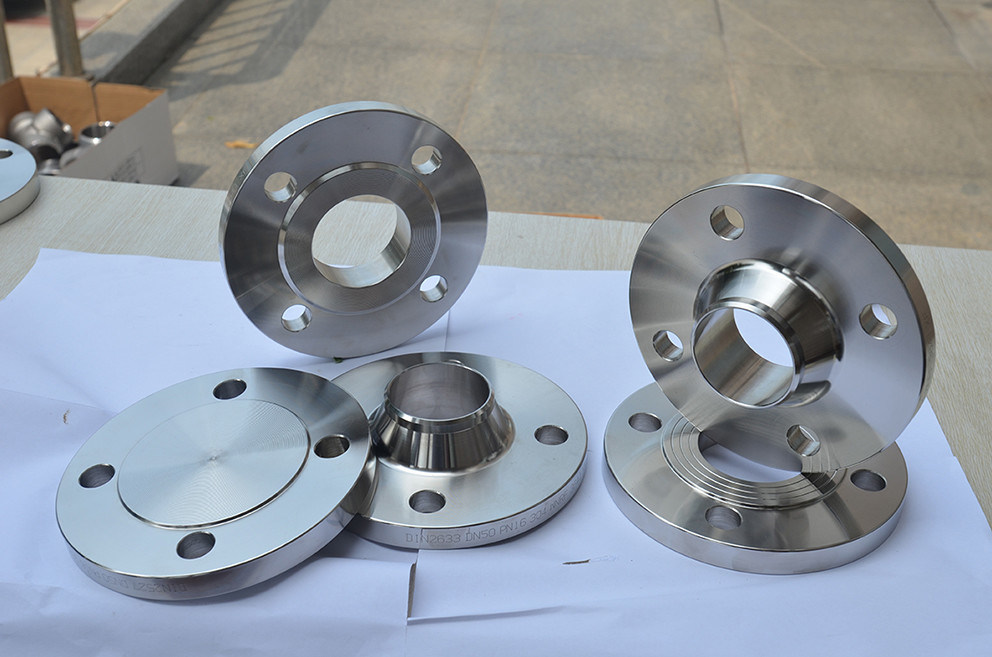

JIS B2220 DN125 304 스테인리스강 RF 플레이트 플랜지
스테인레스 스틸 플랜지는 기계적 설계 강도와 상대적으로 높은 확장성을 가지며 스테인레스 스틸 재료의 성능이 매우 우수합니다.스테인리스 스틸 플랜지는 일반적으로 파이프라인과 밸브의 연결에 사용됩니다.플랜지 연결 부분에 구멍이 있고 볼트 구멍은 두 플랜지와 단단히 연결되어 있으며 두 플랜지 사이에는 견고성을 보장하는 개스킷이 있습니다.우수한 특성으로 인해 스테인리스 스틸 플랜지는 많은 산업 분야에서 널리 사용됩니다.
스테인리스 스틸은 매우 강력한 금속 재료 중 하나입니다.스테인레스 스틸 소재는 내식성이 뛰어나 건물 주택 디자인의 무결성을 유지할 수 있을 뿐만 아니라 건축가 및 설계자의 구조 개발 요구 사항을 충족하기 위해 생산, 가공 및 제조가 매우 쉽습니다.스테인리스 플랜지 표면에 산화피막이 있어 대기중의 산소와 접촉하여도 부식되지 않습니다.그러나 일반 탄소강과 같은 다른 금속은 대기 중의 산소와 반응하여 철이 계속 산화되고 부식이 계속 확장되어 기공을 형성합니다.따라서 스테인레스 스틸 플랜지는 모든 금속 플랜지 중에서 눈에 띄고 눈에 띄며 교체가 불가능합니다.
| 명사 같은 | 밖의 | 내부에 | 밖의 | 플랜지 단면 치수 | 볼트 구멍 | 도 아니다 | 약. | ||||||||||
| 디아.~의 | 디아.~의 | 디아.오브 | 디아.~의 | 티 | 티 | 디아.허브의 | 아르 자형 | 디아.~의 | 디아.~의 | 볼트. | 아니요. | 구멍 | 볼트 | 무게 | |||
| 플랜지 | 강철 | 플랜지 | 플랜지 | ㅏ | 비 | 얼굴 | 라이- sed 얼굴 |
원 | 볼트의 | 디아. | 크기 | (킬로그램) | |||||
| 파이프 | 하다 | 디 | 에프 | g | 디아 | 구멍 | 시간 | 예규 | BL | 소 | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 삼 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 삼 | 413 | 445 | 16 | 25 | M22 | 16시 30분 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 삼 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 삼 | 530 | 565 | 20 | 27 | M24 | 29시 30분 | 68.40 | 33시 40분 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 삼 | 585 | 620 | 20 | 27 | M24 | 33시 30분 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 삼 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 삼 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 삼 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 삼 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 삼 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 삼 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 삼 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 삼 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 삼 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 삼 | 1220년 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290년 | 8 | 삼 | 1325년 | 1380년 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350년 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432년 | 1450년 | 8 | 삼 | 1480년 | 1540년 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585년 | 1605년 | 8 | 삼 | 1635년 | 1700년 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| JIS 10k 플랜지 크기 차트 | 1/2"(15NB) ~ 48"(1200NB) DN10~DN5000 |
|---|---|
| JIS 10k 80a 플랜지 규격 | ANSI/ASME B16.5, B16.47 시리즈 A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지, GOST 플랜지, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| DIN의 JIS 10k 50a 플랜지 압력 계산 | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k 플랜지 |
| JIS 10k rf 플랜지 압력 등급 ANSI | 클래스 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a 플랜지 |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K JIS 10k 슬립 온 플랜지 |
| 유니 | 6바 10바 16바 25바 40바 JIS 10k 80a 플랜지 |
| KO | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 용접 목 플랜지 |
| JIS b2220 10k 플랜지의 가장 일반적인 유형 | 단조 / 나사산 / 나사산 / 플레이트 |
| 생산 기술 |
|
| 플랜지 코팅에 JIS 10k 슬립 | 오일 블랙 페인트, 방청 페인트, 아연 도금, 황색 투명, 냉간 및 용융 아연 도금 JIS 10k 플랜지 |
| 연결 유형/ 플랜지 페이스 유형 | Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove , 그루브 |
| JIS 10k 플랜지 테스트 인증서 | EN 10204/3.1B 원료 인증서 100% 방사선 검사 보고서 제3자 검사 보고서 등 |
| JIS 10k 블라인드 플랜지 테스트 | 직접 판독 분광기, 수압 시험기, X-선 검출기, UI 트라소닉 탐상기, 자분탐상기 |
| 특별한 디자인 |
당신의 그림에 의하여 AS, ANSI, BS, DIN 및 JIS |
| 장비 | 프레스 머신, 벤딩 머신, 푸싱 머신, 전동 베벨링 머신, 샌드 블라스팅 머신 등 |
| 기원 | 인도 / 서유럽 / 일본 / 미국 / 한국 |
| JIS 10k 80a 플랜지 용도 및 적용 |
|
| 제조업체 |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE 등
|
| JIS 10k 블라인드 플랜지 수출국 | 인도네시아, 우크라이나, 인도, 아일랜드, 싱가포르, 사우디아라비아, 스페인, 두바이, 페루, 태국, 한국, 이란, 캐나다, 미국, 브라질, 이집트, 오만 등 |
| EN 10204 3.1 및 EN 10204 3.2에 따른 재료 테스트 인증서(MTC), NACE MR0103, NACE MR0175를 인증하는 테스트 인증서 | |
최고의 품질 JIS 10k rf 플랜지 제조업체 중 하나는 표준에 따라 이러한 JIS 10k 80a 플랜지를 제공합니다.Excel Metal은 ISO 인증을 받았습니다.JIS 10k 50a 플랜지 제조업체& JIS 10k 40a 플랜지
| 탄소강 JIS b2220 10k 플랜지 | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, 다이 스틸, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, 고수익 CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| 스테인레스 스틸 JIS b2220 10k 플랜지 | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 |
| 합금강 JIS b2220 10k 플랜지 | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| 티타늄 JIS b2220 10k 플랜지 | ASTM B381 / ASME SB381, 티타늄 Gr.1, 티타늄 Gr.2, 티타늄 Gr.4, 티타늄 Gr.5, 티타늄 Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| 구리 JIS b2220 10k 플랜지 | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 등 |
| 구리 니켈 JIS b2220 10k 플랜지 | ASTM/ASME SB 61/62/151/152, 구리 니켈 90/10(C70600), 큐프로 니켈 70/30(C71500), UNS C71640 |
| 황동 JIS b2220 10k 플랜지 | 3602 / 2604 / H59 / H62 / 등 |
| 인코넬 JIS b2220 10k 플랜지 | ASTM B564 / ASME SB564, 인코넬 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k 플랜지 |
| 하스텔로이 JIS b2220 10k 플랜지 | ASTM B564 / ASME SB564, 하스텔로이 C276(UNS N10276), C22(UNS N06022), C4, C2000, B2, B3, X 플랜지 |
| Monel JIS b2220 10k 플랜지 | ASTM B564 / ASME SB564, 모넬 400(UNS No. N04400), 모넬 500(UNS No. N05500) |
| 합금 20 JIS b2220 10k 플랜지 | ASTM B462 / ASME SB462, Carpenter® 20 합금, 합금 20Cb-3 |
| 알루미늄 JIS b2220 10k 플랜지 | 5052 /6061/ 6063 / 2017 / 7075 / 등 |
| 니켈 JIS b2220 10k 플랜지 | ASTM B564 / ASME SB564, 니켈 200, 니켈 201, 니켈 205, 니켈 205LC |
| 이중 JIS b2220 10k 플랜지 | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| 슈퍼 듀플렉스 JIS b2220 10k 플랜지 | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Incoloy JIS b2220 10k 플랜지 | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT(UNS N08800), 825(UNS N08825), 925 플랜지 |
| 254 스모 JIS b2220 10k 플랜지 | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| 니모닉 JIS b2220 10k 플랜지 | 니모닉 75, 니모닉 80A, 니모닉 90 |
| 기타 JIS b2220 10k 플랜지 재질 | 주석 청동, Alumunum 청동, 납 청동 |
JIS 10k 25a 플랜지의 최고 제조업체 중 하나로 떠오른 모든 크기 및 치수의 광범위한 JIS 10k 65a 플랜지, JIS 10k 40a 플랜지의 신뢰할 수 있는 유통업체 및 공급업체를 보유하고 있으며 JIS 10k 슬립 온 플랜지를 전체적으로 즉시 제공합니다.
