제품 상세 정보:
|
| 용접식: | 맞대기 단접 | 끼움 식: | 팔꿈치, TEE, 환원제, 캡 |
|---|---|---|---|
| 코팅: | 활성화되는 앤티-러스트 기름, 흑색 도장 | 크기: | 1/2 -80 |
| 재료: | 탄소강, 스테인레스 강 | 두께: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| 표면 처리: | 이음새가 없고 용접됩니다 | 표준: | ASME B16.9 / B16.28 |
| 하이 라이트: | ASME B16.9 엉덩이는 관 이음쇠를 용접했습니다,위피비 팔꿈치 맞대기 단접 관 이음쇠,asme b16.28 버트 접합 팔꿈치 |
||
ASME B16.9 B16.28 엉덩이는 관 이음쇠 A234WPB 팔꿈치 Tee 환원제 캡을 용접했습니다
ASME B16.9는 NPS 1/2 에서 48 (1200년을 통한 DN 15)의 만드는 탄소와 합금 강 공장 제작된 벗월드링 맞춤을 위해 윤곽치수, 허용한도, 평가, 테스트와 마킹을 커버합니다. 그것은 어떠한 프로덕이블 벽 두께의 맞춤을 커버합니다. 이 기준은 저압이 내부식 맞대기 용접 맞춤을 커버하지 않습니다. MSS SP-43을 보고 스테인레스 강 맞대기 용접 맞춤으로 일했습니다.
이전에 ASME B16.28-1994에 포함된 짧은 반경 팔꿈치와 복귀는 이 표준에 포함됩니다.
B16.9는 보일러와 압력 용기 암호와 B31 새된 코드와 같은 다른 ASME 표준과 마찬가지로 표준의 ASME B16 시리즈의 다른 크기에서 묘사된 장비와 함께 사용되는 것입니다.
끼움 식 :

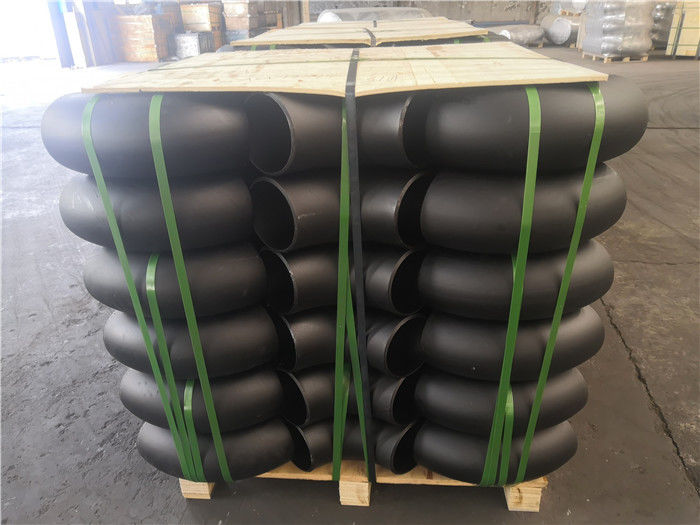

팔꿈치 LR (긴 라이두스) SR (짧은 반경) 45/60/90/180DEG ; 3D/5D 굴곡 45DEG/90DEG ;

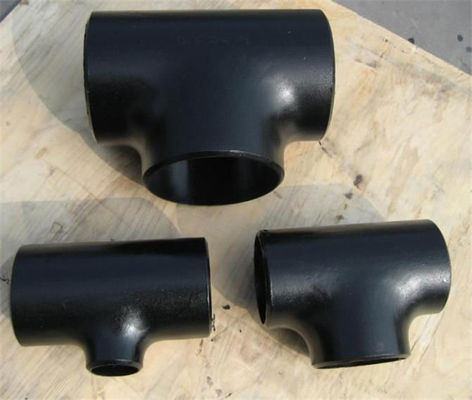

교차한 Tee를 감소시키는 Tee, 똑같은 Tee가 말을 탑니다

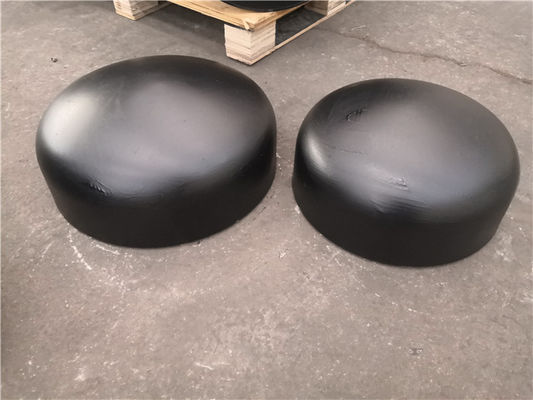

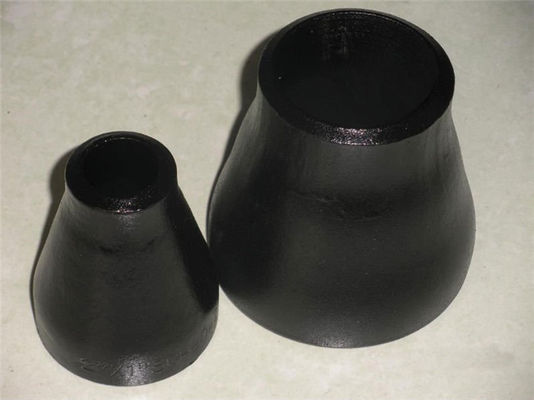

환원제 집중적이 환원제, 편심 리듀서, 관구 마개 캡
재료 :
탄소강 ASTM A234 WPB, WP9, ASTM A420 Gr. WPL6, ASTM A105, ASTM A694 F42-F70
스테인레스 강 ASTM A403 WP304/304L ; WP316/316L ; WP321 ; DIN1.4301 ; DIN1.4306 ; DIN1.4401 ; DIN 1.4404
| NPS | 검안의. Ｄ |
90' 긴 Rad 센터·엔드형 A |
45' 긴 Rad 센터·엔드형 비 |
90' 3D 센터·엔드형 A |
45' 3D 센터·엔드형 비 |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
