Ansi B16.5 클래스 150 플랜지 용접 목 Sch40 파이프 A105

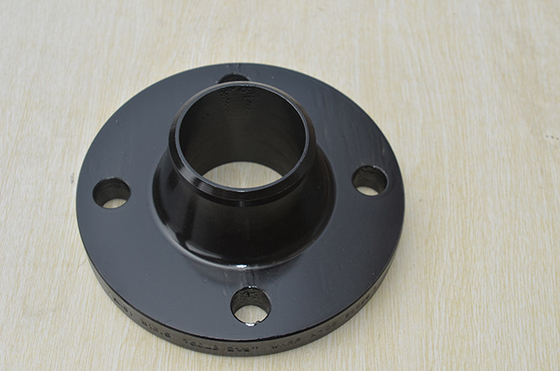

큰 이미지 : Ansi B16.5 클래스 150 플랜지 용접 목 Sch40 파이프 A105

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	XF
인증:	TUV , ISO9001
모델 번호:	12 150 파운드, 300 파운드, 600 파운드, 900 파운드, 1500 파운드, 2500 파운드에서 48 (1200NB)에 대한 (15 NB)

결제 및 배송 조건:

최소 주문 수량:	100Pcs
가격:	--
포장 세부 사항:	아니오 합판 / 목제 팔레트 또는 경우를 연기에 그을리거나 연기에 그을리세요
배달 시간:	30 -40DAYS 일째
지불 조건:	L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환
공급 능력:	달 당 2000-3000 톤

접촉

Ansi B16.5 클래스 150 플랜지 용접 목 Sch40 파이프 A105

설명

탄소강:	S235JRG2,P245GH, P250GH,A105,SS400,SF440	스테인레스 강:	F304 F304L F316 F316L
사이즈:	1/2 NB 내지 48 NB	압력:	150 파운드, 300 파운드, 600 파운드, 900 LBS,1500LBS,2500LBS
표면 처리:	앤티-러스트 기름, 투명한 / 노랑색 / 검은 앤티-러스트 페인트, 아연, 가온은 직류 전기로 자극되어서 하강했습니다	포장:	아니오 합판 / 목제 팔레트 또는 경우를 연기에 그을리거나 연기에 그을리세요
용법:	근해이, 수계, 조선, 천연가스, 전력, 파이프 프로젝트 등 유전.
하이 라이트:	목을 용접하는 sch40 플랜지 , 목을 용접하는 a105 플랜지 , ansi 위킨르프 플랜지

ANSI B16.5 클래스 150 플랜지 용접 목 SCH40 강관 A105 탄소강과 SS304 스테인레스 강은 플랜지를 만들었습니다

ASME / ANSI B16.5는 공급합니다

웰드 목
슬립-온
소켓 웰드
실이 꿰입니다
겹치는 결합
블라인드

수업중에 150 내지 2500을 정렬시키면서 - 1/2 내지 24를 정렬시키는 파이프를 위한 플랜지 치수. 평가가 ASME 클래스 xxx 또는 API xxxx와 같은 용어에 보조를 맞추어서 있다는 것에 주목하세요.

일반적으로 당신은 그것이 플랜지에 용접된 엉덩이이고 있을 때 연결 파이프의 일정 (두께)를 상세화할 필요가 있습니다. 소켓은 용접되었고 나사 결합이 벽 두께에 의해 영향을 받지 않고, OD만을 요구하여야 합니다.

명목상 관경 NPS (인치)	클래스 150
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-1/2	4	1/2	0.62	2-3/8
3/4	3-7/8	4	1/2	0.62	2-3/4
1	4-1/4	4	1/2	0.62	3-1/8
1-1/4	4-5/8	4	1/2	0.62	3-1/2
1-1/2	5	4	1/2	0.62	3-7/8
2	6	4	5/8	0.75	4-3/4
2-1/2	7	4	5/8	0.75	5-1/2
3	7-1/2	4	5/8	0.75	6
3-1/2	8-1/2	8	5/8	0.75	7
4	9	8	5/8	0.75	7-1/2
5	10	8	3/4	0.88	8-1/2
6	11	8	3/4	0.88	9-1/2
8	13-1/2	8	3/4	0.88	11-3/4
10	16	12	7/8	1	14-1/4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3/4
16	23-1/2	16	1	1.12	21-1/4
18	25	16	1-1/8	1.25	22-3/4
20	27-1/2	20	1-1/8	1.25	25
24	32	20	1-1/4	1.38	29-1/2

1 inch = 25.4 밀리미터

명목상 관경 NPS (인치)	더 클래스 300
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	3/4	0.88	7-1/4
4	10	8	3/4	0.88	7-7/8
5	11	8	3/4	0.88	9-1/4
6	12-1/2	12	3/4	0.88	10-5/8
8	15	12	7/8	1	13
10	17-1/2	16	1	1.12	15-1/4
12	20-1/2	16	1-1/8	1.25	17-3/4
14	23	20	1-1/8	1.25	20-1/4
16	25-1/2	20	1-1/4	1.38	22-1/2
18	28	24	1-1/4	1.38	24-3/4
20	30-1/2	24	1-1/4	1.38	27
24	36	24	1-1/2	1.62	32

명목상 관경 NPS (인치)	클래스 400
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10	8	7/8	1	7-7/8
5	11	8	7/8	1	9-1/4
6	12-1/2	12	7/8	1	10-5/8
8	15	12	1	1.12	13
10	17-1/2	16	1-1/8	1.25	15-1/4
12	20-1/2	16	1-1/4	1.38	17-3/4
14	23	20	1-1/4	1.38	20-1/4
16	25-1/2	20	1-3/8	1.5	22-1/2
18	28	24	1-3/8	1.5	24-3/4
20	30-1/2	24	1-1/2	1.62	27
24	36	24	1-3/4	1.88	32

명목상 관경 NPS (인치)	클래스 600
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10-3/4	8	7/8	1	8-1/2
5	13	8	1	1.12	10-1/2
6	14	12	1	1.12	11-1/2
8	16-1/2	12	1-1/8	1.25	13-3/4
10	20	16	1-1/4	1.38	17
12	22	20	1-1/4	1.38	19-1/4
14	23-3/4	20	1-3/8	1.5	20-3/4
16	27	20	1-1/2	1.62	23-3/4
18	29-1/4	20	1-5/8	1.75	25-3/4
20	32	24	1-5/8	1.75	28-1/2
24	37	24	1-7/8	2	33

명목상 관경 NPS (인치)	클래스 900
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	9-1/2	8	7/8	1	7-1/2
4	11-1/2	8	1-1/8	1.25	9-1/4
5	13-3/4	8	1-1/4	1.38	11
6	15	12	1-1/8	1.25	12-1/2
8	18-1/2	12	1-3/8	1.5	15-1/2
10	21-1/2	16	1-3/8	1.5	18-1/2
12	24	20	1-3/8	1.5	21
14	25-1/4	20	1-1/2	1.62	22
16	27-3/4	20	1-5/8	1.75	24-1/2
18	31	20	1-7/8	2	27
20	33-3/4	20	2	2.12	29-1/2
24	41	20	2-1/2	2.62	35-1/2

명목상 관경 NPS (인치)	클래스 1500년
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	10-1/2	8	1-1/8	1.25	8
4	12-1/4	8	1-1/4	1.38	9-1/2
5	14-3/4	8	1-1/2	1.62	11-1/2
6	15-1/2	12	1-3/8	1.5	12-1/2
8	19	12	1-5/8	1.75	15-1/2
10	23	12	1-7/8	2	19
12	26-1/2	16	2	2.12	22-1/2
14	29-1/2	16	2-1/4	2.38	25
16	32-1/2	16	2-1/2	2.62	27-3/4
18	36	16	2-3/4	2.88	30-1/2
20	38-3/4	16	3	3.12	32-3/4
24	46	16	3-1/2	3.62	39

명목상 관경 NPS (인치)	클래스 2500
명목상 관경 NPS (인치)	지름의 플랜지 (인치)	아니오. 의 볼트	지름의 볼트 (인치)	지름의 볼트 구멍 (인치)	볼트 써클 (인치)
1/2	5-1/4	4	3/4	0.88	3-1/2
3/4	5-1/2	4	3/4	0.88	3-3/4
1	6-1/4	4	7/8	1	4-1/4
1-1/4	7-1/4	4	1	1.12	5-1/8
1-1/2	8	4	1-1/8	1.25	5-3/4
2	9-1/4	8	1	1.12	6-3/4
2-1/2	10-1/2	8	1-1/8	1.25	7-3/4
3	12	8	1-1/4	1.38	9
4	14	8	1-1/2	1.62	10-3/4
5	16-1/2	8	1-3/4	1.88	12-3/4
6	19	8	2	2.12	14-1/2
8	21-3/4	12	2	2.12	17-1/4
10	26-1/2	12	2-1/2	2.62	21-1/4
12	30	12	2-3/4	2.88	24-3/8

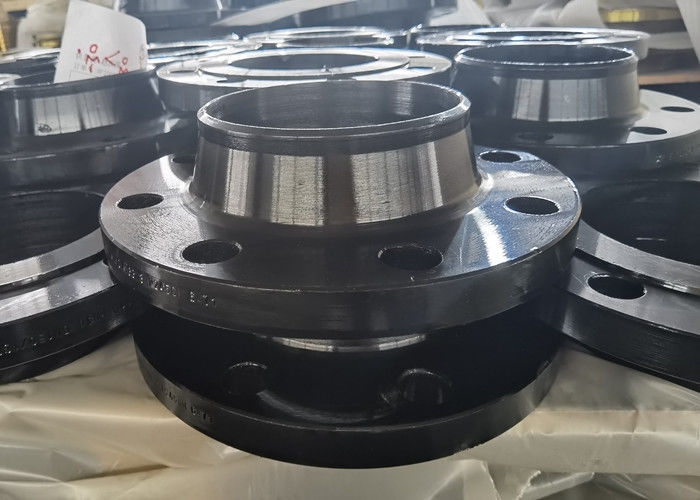

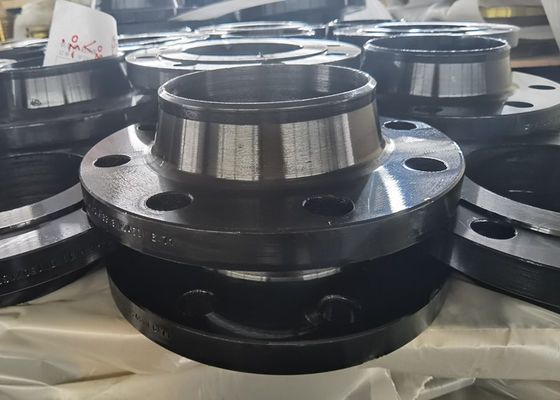

Ansi B16.5 클래스 150 플랜지 용접 목 Sch40 파이프 A105 0

Ansi B16.5 클래스 150 플랜지 용접 목 Sch40 파이프 A105 2
