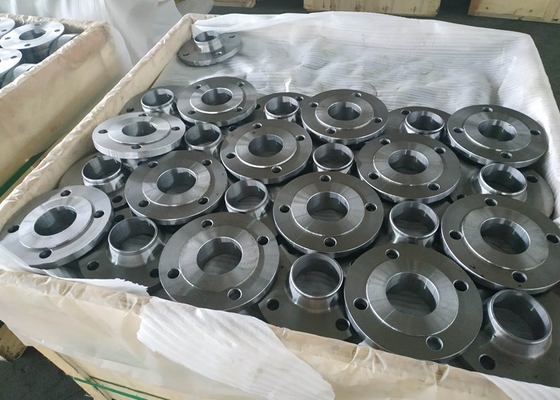

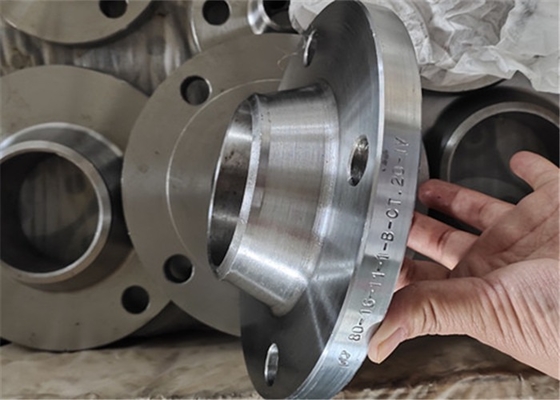

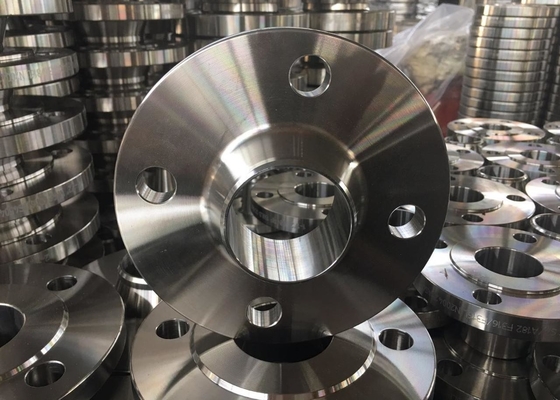

CT20 GOST33259 TYPE01 플레이트 단조 플랜지 및 피팅 GOST33259 TYPE11 WN CТ 09Г2С

CT20 단조 플랜지 GOST33259 Type01 플레이트 플랜지 GOST33259 Type11 WN cт 09г2с 플랜지

표준: GOST33259 TYPE01/ GOST33259 TYPE11/ GOST ATK/ GOST12820/ GOST12821

크기:DN10-DN2000

압력: PN16, PN10, PN6, PN25, PN40, PN63

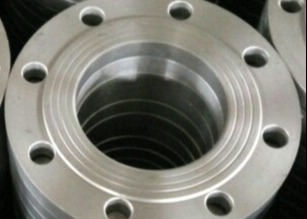

유형: 플레이트, 우리는 또한 다른 용접 목, 슬립 온, 블라인드, 스레드 플랜지를 공급할 수 있습니다.

재료:ст.12х18 Н 10Т, ст.10х17Н13М2Т,12MN, 16MN, CT20, 20#.

코팅:스테인레스 스틸, 녹슬지 않는 오일

최소 주문:5TONS

패키지: 합판 케이스 패키지, 목재 팔레트 패키지

지불:L/C,T/T

배달 시간: 지불 및 귀하의 요구 사항 후 15일

压力	尺寸	外径	中心距	突台径	盘厚	水线径	孔径	突台高	水线高	孔数	单重
PN	다이,MM	디,MM	D1,MM	D2,MM	b,MM	d2,MM	디,MM	h1,MM	흠		마카,kr
	파이 = 1,0MПа(10кгс/CM2)
PN=1.0	15	95	65	45	12	10	14	2	2	4	0.43
	20	105	75	58		16					0.55
	25	115	85	68		22					0.67
	32	135	100	78		28	18				0.91
	40	145	110	88	14	36		삼			1.24
	50	160	125	102		46					1.55
	65	180	145	122		60					2.04
	80	195	160	138		76					2.44
	100	215	180	158		94				8	2.97
	125	245	210	188	16	118					4.69
	150	280	240	212		142	23				6.07
	200	335	295	268		196					9.09
	250	390	350	320	18	244				12	14.26
	300	440	400	370	20	294		4	삼		19.88
	350	500	460	430	24	344				16	31.94
	400	565	515	482	26	390	27				44.43
	500	670	620	585	30	490				20	74.31
	600	780	725	685	34	590	30	5	4		119.27
	800	1010	950	905	42	780	33			24	242.06
	1000	1220	1160	1110	50	980				28	429.64
	1200	1455	1380	1325	55	1180	40			32	673.13

压力	尺寸	外径	中心距	突台径	盘厚	水线径	孔径	突台高	水线高	孔数	单重
PN	다이,MM	디,MM	D1,MM	D2,MM	b,MM	d2,MM	디,MM	h1,MM	흠		마카,kr
	파이 = 1,6 MПа(16кгс/CM2)
PN=1.6	15	95	65	45	12	10	14	2	2	4	0.43
	20	105	75	58		16					0.55
	25	115	85	68		22					0.67
	32	135	100	78		28	18				0.91
	40	145	110	88	14	36		삼			1.24
	50	160	125	102		46					1.55
	65	180	145	122		60					2.04
	80	195	160	138		76					2.44
	100	215	180	158	16	94				8	3.51
	125	245	210	188		118					4.69
	150	280	240	212	18	142	23				6.99
	200	335	295	268	20	196				12	11.49
	250	405	355	320	24	244	27				19.74
	300	460	410	378	28	294		4	삼		29.58
	350	520	470	438	32	344				16	44.22
	400	580	525	490	34	390	30				59.86
	500	710	650	610	40	490	33			20	102.69
	600	840	770	720	45	590	40	5	4		161.98
	800	1020	950	900	52	780				24	300.60
	1000	1255	1170	1110	63	980	46			28	542.16
	1200	1485	1390	1325	75	1180	52			32	922.18
