탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80
탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80

큰 이미지 :  탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80

제품 상세 정보:
원래 장소: 중국
브랜드 이름: XF
인증: ISO9001 , PED AND AD2000 W0 ,MTC WITH EN 10204-3.1
모델 번호: 1/2 -80
결제 및 배송 조건:
최소 주문 수량: 1대 pc
가격: 1
포장 세부 사항: PLYWOODEN과 팔레트
배달 시간: 30 일
지불 조건: L/C (신용장), 전신환, D/P (지급도 조건), 웨스턴 유니온
공급 능력: 2000Tons 1 달

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80

설명
방법을 생산하세요: 안출됩니다 재료: 탄소강
사이즈: 1/2 -80 압력: 150LB-2500LB
플랜지형: 용접되는 것 플랜지를 목을 자르고 미끄러져 넘어집니다, 블라인드, 소켓 융착, 랩 존트, 플레이트와 실을 뀄습니다 코팅: 검은 페인트, 황색 도료, 직류 전기로 자극된 뜨거운 직류 전기로 자극된, 냉기
표면: 부낸표면, 편평면과 링 조인트 나선상형: NPT
하이 라이트:

150lbs 탄소강 플랜지

,

2500lbs a105 플랜지

,

80" a105 플랜지

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS-2500LBS 1/2"-80"



슬립온플랜지 , 용접넥플랜지 , 블라인드플랜지 , 플레이트플랜지

소켓 용접 플랜지 , 나사산(NPT) 플랜지 , 랩 조인트 플랜지







ANSI B16.5 플랜지 치수



ASME B16.5 클래스 150 치수(MM)

ASME B16.5 Class 150 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
SO 보어 ID
(SB)
WN 구멍 ID
(WB)
직경허브 베이스
(HB)
직경허브 탑의
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
12 3.50 0.38 1.38 4 0.62 2.38 0.88 0.62 1.19 0.84 0.56 1.81
4 3.88 0.44 1.69 4 0.62 2.75 1.09 0.82 1.50 1.05 0.56 2.00
1 4.25 0.50 2.00 4 0.62 3.12 1.36 1.05 1.94 1.32 0.62 2.12
114 4.62 0.56 2.50 4 0.62 3.50 1.70 1.38 2.31 1.66 0.75 2.19
112 5.00 0.62 2.88 4 0.62 3.88 1.95 1.61 2.56 1.90 0.81 2.38
2 6.00 0.69 3.62 4 0.75 4.75 2.44 2.07 3.06 2.38 0.94 2.44
212 7.00 0.81 4.12 4 0.75 5.50 2.94 2.47 3.56 2.88 1.06 2.69
7.50 0.88 5.00 4 0.75 6.00 3.57 3.07 4.25 3.50 1.12 2.69
12 8.50 0.88 5.50 8 0.75 7.00 4.07 3.55 4.81 4.00 1.19 2.75
4 9.00 0.88 6.19 8 0.75 7.50 4.57 4.03 5.31 4.50 1.25 2.94
5 10시 0.88 7.31 8 0.88 8.50 5.66 5.05 6.44 5.56 1.38 3.44
6 11시 0.94 8.50 8 0.88 9.50 6.72 6.07 7.56 6.63 1.50 3.44
8 13.50 1.06 10.62 8 0.88 11.75 8.72 7.98 9.69 8.63 1.69 3.94
10 16:00 1.12 12.75 12 1.00 14.25 10.88 10.02 12시 10.75 1.88 3.94
12 19:00 1.19 15:00 12 1.00 17:00 12.88 12시 14.38 12.75 2.12 4.44
14 21시 1.31 16.25 12 1.12 18.75 14.14 13.25 15.75 14시 2.19 4.94
16 23.50 1.38 18.50 16 1.12 21.25 16.16 15.25 18:00 16:00 2.44 4.94
18 25.00 1.50 21시 16 1.25 22.75 18.18 17.25 19.88 18:00 2.62 5.44
20 27.50 1.62 23.00 20 1.25 25.00 20.20 19.25 22시 20.00 2.81 5.62
22 29.50 1.75 25.25 20 1.38 27.25 22.22 21.25 24.25 22시 3.07 5.82
24 32시 1.81 27.25 20 1.38 29.50 24.25 23.25 26.12 24시 3.19 5.94

치수는 인치 단위입니다.
볼트 구멍 직경은 볼트 직경보다 1/8" 더 큽니다.



ANSI B16.5 Class 300 플랜지 치수, ASME B16.5 Class 300 플랜지 치수(mm)

ASME B16.5 Class 300 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
SO 보어 ID
(SB)
WN 구멍 ID
(WB)
직경허브 베이스
(HB)
직경허브 탑
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
12 3.75 0.50 1.38 4 0.63 2.62 0.88 0.62 1.50 0.84 0.81 2.00
4 4.62 0.56 1.69 4 0.75 3.25 1.09 0.82 1.88 1.05 0.94 2.19
1 4.88 0.62 2.00 4 0.75 3.50 1.36 1.05 2.12 1.32 1.00 2.38
114 5.25 0.69 2.50 4 0.75 3.88 1.70 1.38 2.50 1.66 1.00 2.50
112 6.12 0.75 2.88 4 0.88 4.50 1.95 1.61 2.75 1.90 1.13 2.63
2 6.50 0.81 3.62 8 0.75 5.00 2.44 2.07 3.31 2.38 1.25 2.69
212 7.50 0.94 4.12 8 0.88 5.88 2.94 2.47 3.94 2.88 1.44 2.94
8.25 1.06 5.00 8 0.88 6.62 3.57 3.07 4.62 3.50 1.63 3.06
12 9.00 1.12 5.50 8 0.88 7.25 4.07 3.55 5.25 4.00 1.69 3.13
4 10시 1.19 6.19 8 0.88 7.88 4.57 4.03 5.75 4.50 1.82 3.32
5 11시 1.31 7.31 8 0.88 9.25 5.66 5.05 7.00 5.56 1.94 3.82
6 12.50 1.38 8.50 12 0.88 10.62 6.72 6.07 8.12 6.63 2.00 3.82
8 15:00 1.56 10.62 12 1.00 13시 8.72 7.98 10.25 8.63 2.38 4.32
10 17.50 1.81 12.75 16 1.12 15.25 10.88 10.02 12.62 10.75 2.56 4.56
12 20.50 1.94 15:00 16 1.25 17.75 12.88 12시 14.75 12.75 2.82 5.06
14 23.00 2.06 16.25 20 1.25 20.25 14.14 13.25 16.75 14시 2.94 5.56
16 25.50 2.19 18.50 20 1.38 22.50 16.16 15.25 19:00 16:00 3.19 5.69
18 28:00 2.31 21시 24 1.38 24.75 18.18 17.25 21시 18:00 3.44 6.19
20 30.50 2.44 23.12 24 1.38 27.00 20.20 19.25 23.12 20.00 3.69 6.32
22 33.00 2.57 25.25 24 1.63 29.25 22.22 21.25 25.25 22시 3.93 6.43
24 36.00 2.69 27.62 24 1.63 32시 24.25 23.25 27.62 24시 4.13 6.56

* 플랜지 유형 21의 경우 외부 허브 직경은 대략 외부 파이프 직경에 해당합니다.
메모 : ASME B16.5의 p/t 등급은 DN 600 이하의 공칭 크기를 갖는 플랜지 유형 05, 11, 12, 13 및 21에만 적용됩니다. 다른 모든 플랜지의 p/t 등급은 제조업체와 구매자.



ANSI B16.5 클래스 400 플랜지 치수

ANSI B16.5 Class 400 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
SO 보어 ID
(SB)
직경허브 베이스
(HB)
직경허브 탑
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
* WN 구멍 ID
(WB)
12 3.75 0.56 1.38 4 0.63 2.62 0.88 1.5 0.84 0.88 2.06 *
4 4.62 0.62 1.69 4 0.75 3.25 1.09 1.88 1.05 1.00 2.25 *
1 4.88 0.69 2.00 4 0.75 3.50 1.36 2.12 1.32 1.06 2.44 *
114 5.25 0.81 2.50 4 0.75 3.88 1.70 2.50 1.66 1.12 2.62 *
112 6.12 0.88 2.88 4 0.88 4.50 1.95 2.75 1.90 1.25 2.75 *
2 6.50 1.00 3.62 8 0.75 5.00 2.44 3.31 2.38 1.44 2.88 *
212 7.50 1.12 4.12 8 0.88 5.88 2.94 3.94 2.88 1.62 3.12 *
8.25 1.25 5.00 8 0.88 6.62 3.57 4.62 3.50 1.81 3.25 *
12 9.00 1.38 5.50 8 1.00 7.25 4.07 5.25 4.00 1.94 3.38 *
4 10시 1.38 6.19 8 1.00 7.88 4.57 5.75 4.50 2.00 3.50 *
5 11시 1.50 7.31 8 1.00 9.25 5.66 7.00 5.56 2.12 4.00 *
6 12.50 1.62 8.50 12 1.00 10.62 6.72 8.12 6.63 2.25 4.06 *
8 15:00 1.88 10.62 12 1.12 13시 8.72 10.25 8.63 2.69 4.62 *
10 17.50 2.12 12.75 16 1.25 15.25 10.88 12.62 10.75 2.88 4.88 *
12 20.50 2.25 15:00 16 1.38 17.75 12.88 14.75 12.75 3.12 5.38 *
14 23.00 2.38 16.25 20 1.38 20.25 14.14 16.75 14시 3.31 5.88 *
16 25.50 2.50 18.50 20 1.50 22.50 16.16 19:00 16:00 3.69 6.00 *
18 28:00 2.62 21시 24 1.50 24.75 18.18 21시 18:00 3.88 6.50 *
20 30.50 2.75 23.12 24 1.62 27.00 20.20 23.12 20.00 4.00 6.62 *
22 33.00 2.88 25.25 24 1.75 29.25 22.22 25.25 22시 4.25 6.75 *
24 36.00 3.00 27.25 24 1.88 32시 24.25 27.62 24시 4.50 6.88 *

볼트 구멍 직경은 볼트 직경보다 1/8" 더 큽니다.



ANSI B16.5 클래스 600 플랜지 치수, ASME B16.5 클래스 600 블라인드 플랜지 치수

ANSI B16.5 Class 600 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
SO 보어 ID
(SB)
직경허브 베이스
(HB)
직경허브 탑
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
* WN 구멍 ID
(WB)
12 3.75 0.56 1.38 4 0.63 2.62 0.88 1.50 0.84 0.88 2.06 *
4 4.62 0.62 1.69 4 0.75 3.25 1.09 1.88 1.05 1.00 2.25 *
1 4.88 0.69 2.00 4 0.75 3.50 1.36 2.12 1.32 1.06 2.44 *
114 5.25 0.81 2.50 4 0.75 3.88 1.70 2.50 1.66 1.12 2.62 *
112 6.12 0.88 2.88 4 0.88 4.50 1.95 2.75 1.90 1.25 2.75 *
2 6.50 1.00 3.62 8 0.75 5.00 2.44 3.31 2.38 1.44 2.88 *
212 7.50 1.12 4.12 8 0.88 5.88 2.94 3.94 2.88 1.62 3.12 *
8.25 1.25 5.00 8 0.88 6.62 3.57 4.62 3.50 1.81 3.25 *
12 9.00 1.38 5.50 8 1.00 7.25 4.07 5.25 4.00 1.94 3.38 *
4 10.75 1.50 6.19 8 1.00 8.50 4.57 6.00 4.50 2.12 4.00 *
5 13시 1.75 7.31 8 1.12 10.50 5.66 7.44 5.56 2.38 4.50 *
6 14시 1.88 8.50 12 1.12 11.50 6.72 8.75 6.63 2.62 4.62 *
8 16.50 2.19 10.62 12 1.25 13.75 8.72 10.75 8.63 3.00 5.25 *
10 20.00 2.50 12.75 16 1.38 17:00 10.88 13.50 10.75 3.38 6.00 *
12 22시 2.62 15:00 20 1.38 19.25 12.88 15.75 12.75 3.62 6.12 *
14 23.75 2.75 16.25 20 1.50 20.75 14.14 17:00 14시 3.69 6.50 *
16 27.00 3.00 18.50 20 1.63 23.75 16.16 19.50 16:00 4.19 7.00 *
18 29.25 3.25 21시 20 1.75 25.75 18.18 21.50 18:00 4.62 7.25 *
20 32시 3.50 23.00 24 1.75 28.50 20.20 24시 20.00 5.00 7.50 *
22 34.25 3.75 25.25 24 1.88 30.63 22.22 26.25 22시 5.25 7.75 *
24 37:00 4.00 27.25 24 2.00 33.00 24.25 28.25 24시 5.50 8.00 *



ANSI B16.5 클래스 900 플랜지 치수

ANSI B16.5 Class 900 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
SO 보어 ID
(SB)
* WN 구멍 ID
(WB)
직경허브 베이스
(HB)
직경허브 탑
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
9.50 1.50 5.00 8 1.00 7.50 3.57 * 5.00 3.50 2.12 4.00
4 11.50 1.75 6.19 8 1.25 9.25 4.57 * 6.25 4.50 2.75 4.50
5 13.75 2.00 7.31 8 1.38 11시 5.66 * 7.50 5.56 3.12 5.00
6 15:00 2.19 8.50 12 1.25 12.50 6.72 * 9.25 6.63 3.38 5.50
8 18.50 2.50 10.63 12 1.50 15.50 8.72 * 11.75 8.63 4.00 6.38
10 21.50 2.75 12.75 16 1.50 18.50 10.88 * 14.50 10.75 4.25 7.25
12 24시 3.12 15:00 20 1.50 21시 12.88 * 16.50 12.75 4.63 7.88
14 25.25 3.38 16.25 20 1.63 22시 14.14 * 17.75 14시 5.12 8.38
16 27.75 3.50 18.50 20 1.75 24.25 16.16 * 20.00 16:00 5.25 8.50
18 31.00 4.00 21시 20 2.00 27.00 18.18 * 22.25 18:00 6.00 9.00
20 33.75 4.25 23.00 20 2.13 29.50 20.20 * 24.50 20.00 6.25 9.75
24 41.00 5.50 27.25 20 2.63 35.50 24.25 * 29.50 24시 8.00 11.50





ANSI B16.5 클래스 1500 플랜지 치수

ANSI B16.5 Class 1500 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
그래서 보어 아이디
(SB)
직경허브 베이스
(HB)
직경허브 탑
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
* WN 구멍 ID
(WB)
12 4.75 0.88 1.38 4 0.88 3.25 0.88 1.50 0.84 1.25 2.38 *
4 5.12 1.00 1.69 4 0.88 3.50 1.09 1.75 1.05 1.38 2.75 *
1 5.88 1.12 2.00 4 1.00 4.00 1.36 2.06 1.32 1.62 2.88 *
114 6.25 1.12 2.50 4 1.00 4.38 1.70 2.50 1.66 1.62 2.88 *
112 7.00 1.25 2.88 4 1.12 4.88 1.95 2.75 1.90 1.75 3.25 *
2 8.50 1.50 3.63 8 1.00 6.50 2.44 4.12 2.38 2.25 4.00 *
212 9.62 1.62 4.13 8 1.12 7.50 2.94 4.88 2.88 2.50 4.12 *
10.50 1.88 5.00 8 1.25 8.00 - 5.25 3.50 - 4.62 *
4 12.25 2.12 6.19 8 1.38 9.50 - 6.38 4.50 - 4.88 *
5 14.75 2.88 7.31 8 1.63 11.50 - 7.75 5.56 - 6.12 *
6 15.50 3.25 8.50 12 1.50 12.50 - 9.00 6.63 - 6.75 *
8 19:00 3.62 10.63 12 1.75 15.50 - 11.50 8.63 - 8.38 *
10 23.00 4.25 12.75 12 2.00 19:00 - 14.50 10.75 - 10시 *
12 26.50 4.88 15:00 16 2.12 22.50 - 17.75 12.75 - 11.12 *
14 29.50 5.25 16.25 16 2.38 25.00 - 19.50 14시 - 11.75 *
16 32.50 5.75 18.50 16 2.63 27.75 - 21.75 16:00 - 12.25 *
18 36.00 6.38 21시 16 2.88 30.50 - 23.50 18:00 - 12.88 *
20 38.75 7.00 23.00 16 3.12 32.75 - 25.25 20.00 - 14시 *
24 46.00 8.00 27.25 16 3.63 39.00 - 30.00 24시 - 16:00 *



ASME B16.5 클래스 2500 플랜지 치수

ANSI B16.5 Class 2500 Flange Dimensions



공칭 크기 외경
(외경)
최소두께
(티)
RF 직경
(아르 자형)
볼트 구멍 수 구멍의 직경 볼트 서클
(기원전)
직경허브 베이스
(HB)
직경허브 탑
(HT)
SO LTH
(에스엘)
WN LTH
(WL)
* WN 구멍 ID
(WB)
12 5.25 1.19 1.38 4 0.88 3.50 1.69 0.84 1.56 2.88 *
4 5.50 1.25 1.69 4 0.88 3.75 2.00 1.05 1.69 3.12 *
1 6.25 1.38 2.00 4 1.00 4.25 2.25 1.32 1.88 3.50 *
114 7.25 1.50 2.50 4 1.12 5.13 2.88 1.66 2.06 3.75 *
112 8.00 1.75 2.88 4 1.25 5.75 3.12 1.90 2.38 4.38 *
2 9.25 2.00 3.63 8 1.12 6.75 3.75 2.38 2.75 5.00 *
212 10.50 2.25 4.13 8 1.25 7.75 4.50 2.88 3.12 5.62 *
12시 2.62 5.00 8 1.38 9.00 5.25 3.50 - 6.62 *
4 14시 3.00 6.19 8 1.63 10.75 6.50 4.50 - 7.50 *
5 16.50 3.62 7.31 8 1.88 12.75 8.00 5.56 - 9.00 *
6 19:00 4.25 8.50 8 2.12 14.50 9.25 6.63 - 10.75 *
8 21.75 5.00 10.63 12 2.12 17.25 12시 8.63 - 12.50 *
10 26.50 6.50 12.75 12 2.63 21.25 14.75 10.75 - 16.50 *
12 30.00 7.25 15:00 12 2.88 24.38 17.38 12.75 - 18.25 *

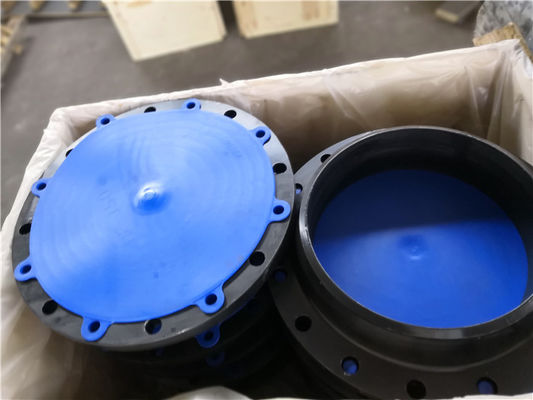

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 7

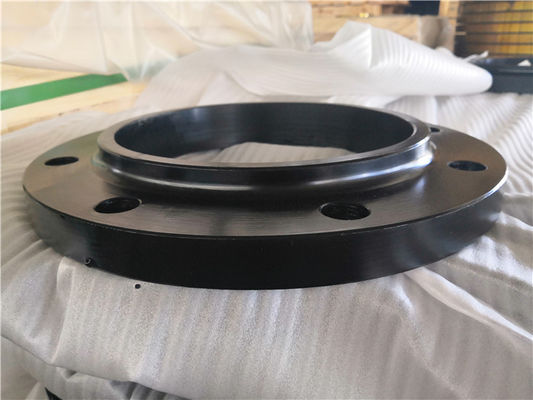

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 8

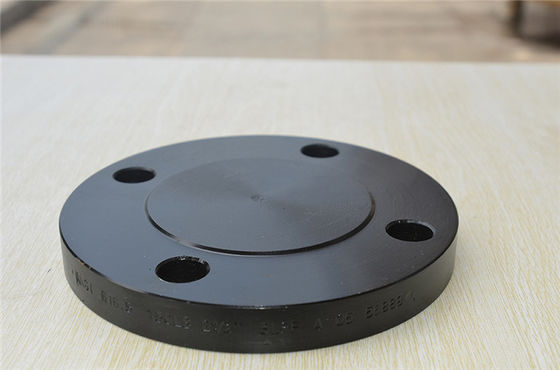

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 9

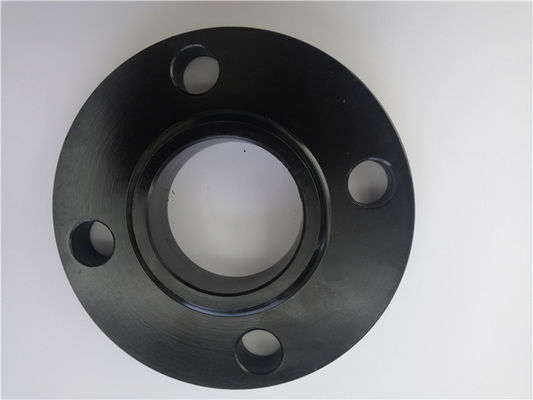

탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 10








탄소강 A105 플랜지 ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 -80 11



담당자 : TINA

이메일:info12@hbxfgj.com

WhatsApp: 0086-18031772025

위챗:965397089

















연락처 세부 사항
Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

담당자: Miss. Mandy Liu

전화 번호: 0086 18903173335

팩스: 86-0317-6853077-6723871

회사에 직접 문의 보내기 (0 / 3000)

기타 제품
