제품 상세 정보:
|

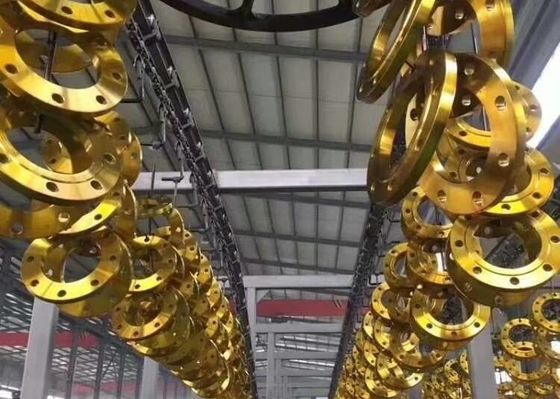

| 크기: | 1/2" ~ 80", 0.5인치 ~ 80인치 | 표면 처리: | 흑색 도장, 황색 도장, 아연 도금, 방청유 |
|---|---|---|---|
| 씰링 페이스 플랜지: | 레이즈드 페이스(RF), 플랫 페이스(FF), 링 조인트 타입(RTJ) | 패키지: | 바다 가치가 있는 합판 케이스/팔레트 |
| 가격 기간: | FOB, CIF, CFR | 생산 기간: | 30일 이내 60톤 미만, 60톤 이상 50일 이내 |
| 자격증: | PED, ISO | 재료: | 스테인레스 스틸 SS316/L SS304/L |
| 기준: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA 클래스 D, D | 플랜지 유형: | N FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE |
| 하이 라이트: | wnrf 단조 탄소강 플랜지,sorf 탄소강 단조 플랜지,a350 lf2 단조 탄소강 플랜지 |
||

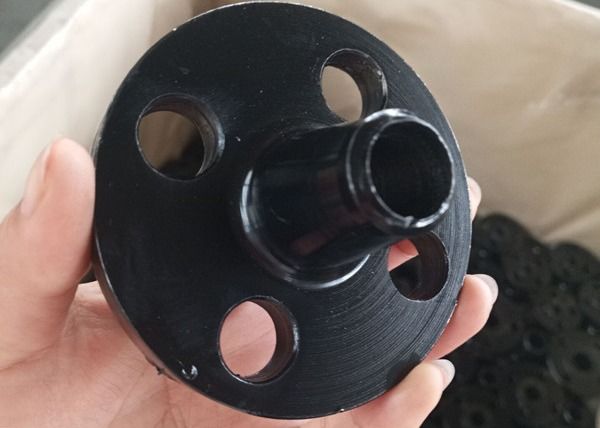

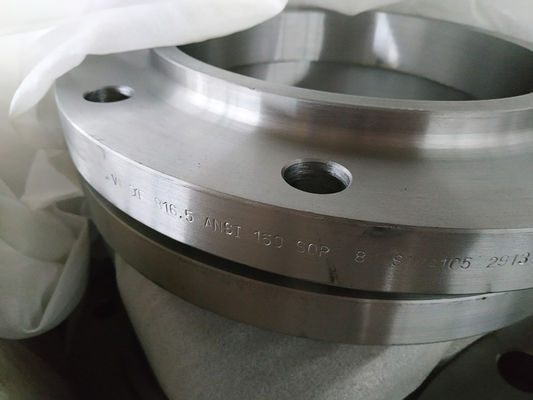

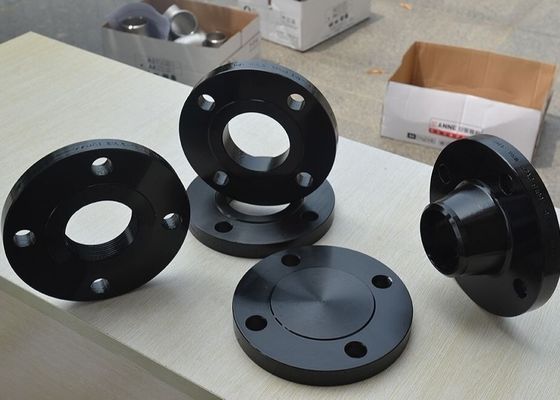

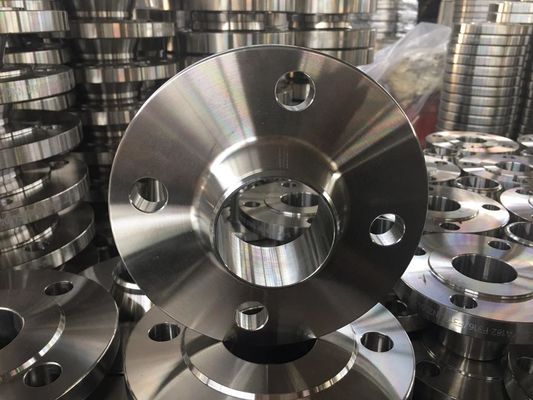

플랜지 ANSI B16.5 ASME B16.47 Ser.A 단조 플랜지 탄소강 플랜지 150LB-2500LB 플랜지 SORF WNRF 플랜지
| 크기 | 재료 | 플랜지 유형 |

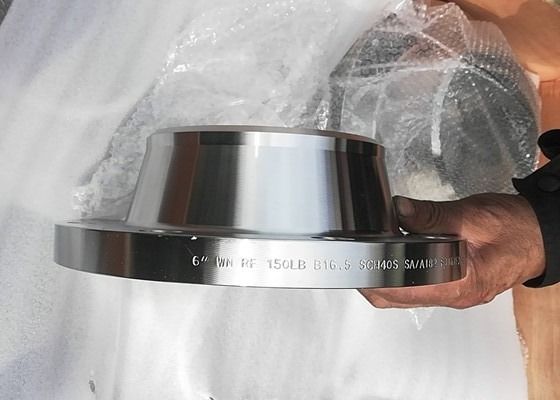

| 1/2"-80" | 스테인레스 스틸 | 용접 목 플랜지 |
| 플랜지에 슬립 | ||
| 소켓 용접 플랜지 | ||
| LAP 조인트 플랜지 | ||

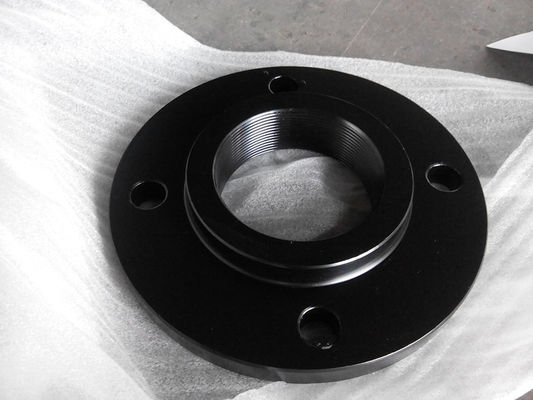

| 나사산 플랜지 | ||

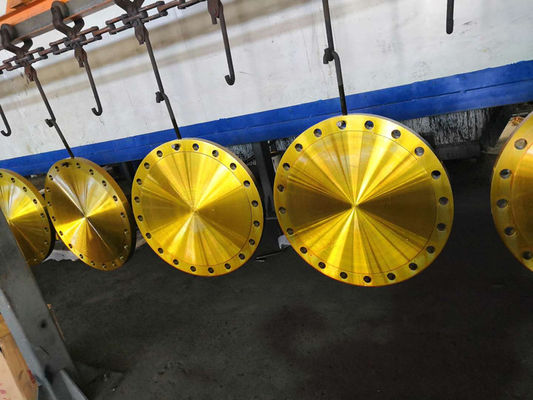

| 블라인드 플랜지 | ||
| 탄소강, 스테인리스강 | 용접 목 플랜지 | |
| 플랜지에 슬립 | ||
| 소켓 용접 플랜지 | ||
| LAP 조인트 플랜지 | ||
| 나사산 플랜지 | ||
| 블라인드 플랜지 | ||
| 플랜지의 밀봉면 | 톱니 모양으로 마감된 RF | |
| 3개의 워터라인이 있는 FF | ||
| 부드러운 마감의 FF | ||
| RTJ(링 조인트 타입) | ||
| 톱니 모양으로 마감된 FF | ||
| RF 급수관 |
| 플랜지 일반 직경. |
외경 플랜지 | 감사합니다.플랜지 분의 | 디암. NS 바퀴통 |
올려진 얼굴의 직경 | 길이 Hub.Y | 구경 | 디암. 볼트의 원 |
디암. 볼트의 구멍 |
숫자 볼트의 |
디암.NS 볼트 (인치) |
킬로그램 | LB | |
| 인치 | NS | 영형 | 씨 | NS | NS | 와이 | NS | 기원전 | BH | 비엔 | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2" | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2" | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2" | 0.8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2" | 1.2 | 2.6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2" | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1/2" | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 삼" | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1/2" | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 |
200 |
