제품 소개플랜지 DIN EN 1092-1

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566

인증
중국 Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. 인증
중국 Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. 인증
제가 지금 온라인 채팅 해요

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566
플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566

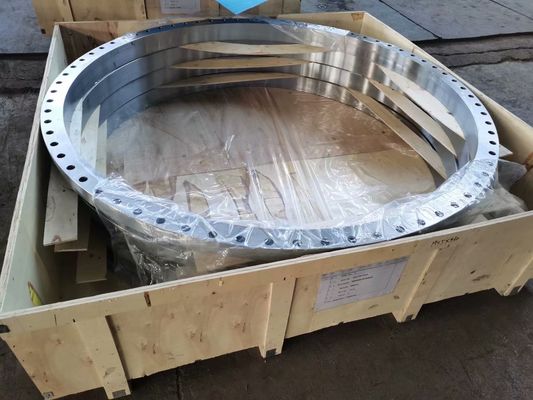

큰 이미지 :  플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566

제품 상세 정보:
원래 장소: 중국
브랜드 이름: XF
인증: ISO, CE
모델 번호: XF-FLANGE016
결제 및 배송 조건:
최소 주문 수량: 2톤
가격: USD1160/TON TO USD2270/TON
포장 세부 사항: 합판 케이스 및 팔레트
배달 시간: 10-45일
지불 조건: L/C, D/P, T/T
공급 능력: 5000톤/월

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566

설명
재료: SS304/304L SS316/316L 탄소강 ST37.2, CS S235JR, P245GH, SS304/L, SS316/L 압력: PN6, PN10, PN16, PN25, PN40, PN63, PN100
기준: ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA 클래스 D, DIN, EN1092-1 유형: WN FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE
크기: 1/2" ~ 80", 0.5인치 ~ 80인치 표면 처리: 흑색 도장, 황색 도장, 아연 도금, 방청유
씰링 페이스 플랜지: 레이즈드 페이스(RF), 플랫 페이스(FF), 링 조인트 타입(RTJ) 패키지: 바다 가치가 있는 합판 케이스/팔레트
가격 기간: FOB, CIF, CFR 생산 기간: 30일 이내 60톤 미만, 60톤 이상 50일 이내
자격증: PED, ISO
하이 라이트:

din 2502 단조 스테인레스 스틸 플랜지

,

pn6 단조 스테인레스 스틸 플랜지

,

din 2566 단조 플랜지

스테인리스 플랜지 DIN EN1092-1 TYPE01 플레이트 플랜지 DIN2502 단조 플랜지 DIN2633 EN1092 TYPE11 THD 플랜지 DIN2566



1, 플랜지의 단일 시리즈에 대한 이 DIN 표준은 PN 지정 PN 2.5 ~ PN 100 및 공칭 크기 DN 10 ~ DN 4000의 원형 강철 플랜지에 대한 요구 사항을 지정합니다. 이 표준은 플랜지 유형 및 해당 표면, 치수를 지정합니다.공차.스레딩.볼트 크기.플랜지 접합면 표면 마감.마킹.재료.압력/온도 등급 및 대략적인 플랜지 질량.이 표준은 선삭 봉재로 만든 플랜지 또는 판재로 만든 유형 11, 12 및 13의 플랜지에는 적용되지 않습니다.



2, 규범적 참조 이 DIN 표준은 다른 출판물의 날짜 또는 날짜가 기재되지 않은 참조 조항을 통합합니다.이러한 규범적 참조는 본문의 적절한 위치에 인용되었으며 출판물은 이후에 나열됩니다.날짜가 있는 참조의 경우 이러한 간행물의 후속 수정 또는 수정은 수정 또는 수정에 의해 t에 통합된 경우에만 이 유럽 표준에 적용됩니다.날짜가 표시되지 않은 참조의 경우에는 appiies(수정 사항 포함)에 대해 언급된 간행물의 테스트 버전을 참조하십시오.



DIN 플랜지
재료 : 1. 스테인레스 스틸 ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M,
CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409
2. 탄소강 ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619
치수 : EN 1092-1
크기 : DN10 ~ DN4000
압력 : PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
유형 번호 : 용접용 유형 01 플레이트 플랜지(슬립 온), 플레이트 칼라에 용접이 있는 유형 02 느슨한 플레이트 플랜지 또는 랩 파이프 끝단용, 유형 04 웰드 넥 칼라가 있는 루스 플레이트 플랜지, 유형 05 블라인드 플랜지, 유형 11 용접 넥 플랜지, 유형 12 용접용 허브 슬립 온 플랜지, 유형 13 허브 나사산 플랜지, 유형 21 일체형 플랜지, 유형 32 플레이트 칼라에 용접, 유형 33 랩 파이프 엔드, 유형 34 용접 목 고리, 유형 35 용접 목, 유형 36 긴 목이 있는 프레스 칼라, 유형 37 프레스드 칼라
얼굴형 : A - 플랫 페이스(FF), B - 올려진 페이스(RF), C - 텅, D - 홈, E - 스피곳, F - 리세스, G - O-링 스피곳,
H - O'링 홈
코팅 : 녹슬지 않는 도료, 오일 블랙 도료, 황색 투명, 아연 도금, 냉간 및 용융 아연 도금



크기 재료 플랜지 유형
1/2"-80" 스테인레스 스틸 용접 목 플랜지
플랜지에 슬립
소켓 용접 플랜지
LAP 조인트 플랜지
나사산 플랜지
블라인드 플랜지
탄소강, 스테인리스강 용접 목 플랜지
플랜지에 슬립
소켓 용접 플랜지
LAP 조인트 플랜지
나사산 플랜지
블라인드 플랜지
플랜지의 밀봉면 톱니 모양으로 마감된 RF
3개의 워터라인이 있는 FF
부드러운 마감의 FF
RTJ(링 조인트 타입)
톱니 모양으로 마감된 FF
RF 급수관





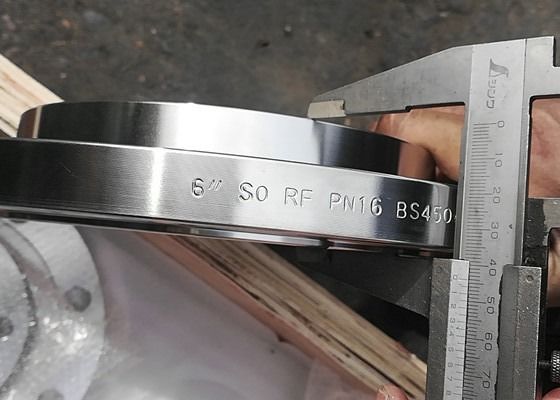

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 0





DIN EN 1092-1까지의 플랜지 유형(일반)

유형 01: 용접용 플레이트(슬립온) 플랜지 유형 13: 허브 나사산 플랜지
유형 02: 용접 플레이트 칼라가 있는 느슨한 플레이트 플랜지 유형 21: 일체형 플랜지
유형 04: 웰드넥 칼라가 있는 느슨한 플레이트 플랜지 유형 32: 용접 플레이트 칼라
유형 05: 블랭크(블라인드) 플랜지 유형 33: 래핑된 파이프 끝
유형 11: 웰드넥 플랜지 유형 34: 웰드넥 칼라
유형 12: 용접용 허브형 슬립온 플랜지

D: 외경
K: 볼트 원의 지름
L: 볼트 구멍의 직경
  A: 목의 외경
E: 모따기
F: 칼라 두께
  G max: 어깨의 지름
R: 코너 반경
N: 목 직경
S: 목두께(선호값)
NS 결합 치수 NS 구멍 직경 플랜지 두께 이자형 NS 지맥스 길이
직경
NS NS
NS 케이 탈당
아니요 크기 B1 B2 B3 C1 C2 C3 C4 H1 H2 H3 N1 N2 N3
플랜지 유형
01, 02, 05, 11, 12, 21 11
21*
34
01
12
32
02 04 01
02
04
11
12
13
21 05 02
04
32
34
05 12
13
11
34
11
34
11
34
12
13
21 11
12
13
21
11
34
10 Usar 치수 PN 40
15
20
25
32
40
50 165 125 18 4 M16 60.3 61.5 65 77 19 18 18 18 5 16 - 28 45 8 74 84 84 5 2.9
65 185 145 18 ** M16 76.1 77.5 81 96 20 18 18 18 6 16 55 32 45 10 92 104 104 6 2.9
80 200 160 18 8 M16 88.9 90.5 94 108 20 20 20 20 6 16 70 34 50 10 105 118 120 6 3.2
100 220 180 18 8 M16 114.3 116 120 134 22 20 20 20 6 18 90 40 52 12 131 140 140 8 3.6
125 250 210 18 8 M16 139.7 141.5 145 162 22 22 22 22 6 18 115 44 55 12 156 168 170 8 4
150 285 240 18 8 M20 168.3 170.5 174 188 24 22 22 22 6 20 140 44 55 12 184 195 190 10 4.5
200 340 295 22 12 M20 219.1 221.5 226 240 26 24 24 24 6 20 190 44 62 16 235 246 246 10 5.9
250 405 355 26 12 M24 273 276.5 281 294 29 26 26 26 8 22 235 46 70 16 292 298 296 12 6.3
300 460 410 26 12 M24 323.9 327.5 333 348 32 28 28 28 8 24 285 46 78 16 344 350 350 12 7.1
350 520 470 26 16 M24 355.6 359.5 365 400 35 30 30 30 8 26 330 57 82 16 390 400 410 12 8
400 580 525 30 16 M27 406.4 411 416 454 38 32 32 32 8 28 380 63 85 16 445 456 458 12 8
450 640 585 30 20 M27 457 462 467 500 42 40 40 40 8 30 425 68 87 16 490 502 516 12 8
500 715 650 33 20 M30 508 513.5 519 556 46 44 44 44 8 32 475 73 90 16 548 559 576 12 8
600 840 770 36 20 M33 610 616.5 622 660 52 54 54 54 8 32 575 83 95 18 652 658 690 12 8.8
700 910 840 36 24 M33 711.1 - - - - 36 42 48 - - 670 83 100 18 755 760 760 12 8.8
800 1025 950 39 24 M36 813 - - - - 38 42 52 - - 770 90 105 20 855 864 862 12 10
900 1125 1050 39 28 M36 914 - - - - 40 44 58 - - 860 94 110 20 955 968 962 12 10
1000 1255 1170 42 28 M39 1016 - - - - 42 46 64 - - 960 100 120 22 1058 1072 1076 16 10
1200 1485 1390 48 32 M45 1219 - - - - 48 52 76 - - 1160 - 130 30 1262 - 1282 16 12.5
1400 1685 1590년 48 36 M45 1422 - - - - 52 58 - - - 1346 - 145 30 1465 - 1482 16 14.2
1600 1930년 1820년 56 40 M52 1626 - - - - 58 64 - - - 1546 - 160 35 1668 - 1696 16 16
1800년 2130 2020년 56 44 M52 1829년 - - - - 62 68 - - - 1746 - 170 35 1870년 - 1896년 16 17.5
2000년 2345 2230 62 48 M56 2032년 - - - - 66 70 - - - 1950년 - 180 40 2072 - 2100 16 20

* 플랜지 유형 21의 경우 외부 허브 직경은 대략 외부 파이프 직경에 해당합니다.

참고: EN 1092-1의 p/t 등급은 DN 600 이하의 공칭 크기를 갖는 플랜지 유형 05, 11, 12, 13 및 21에만 적용됩니다. 다른 모든 플랜지의 p/t 등급은 제조사와 구매자.




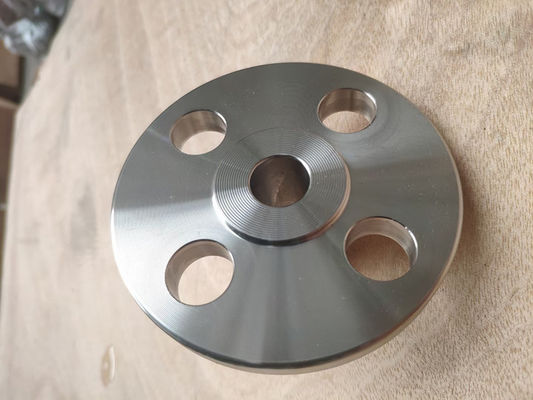

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 1



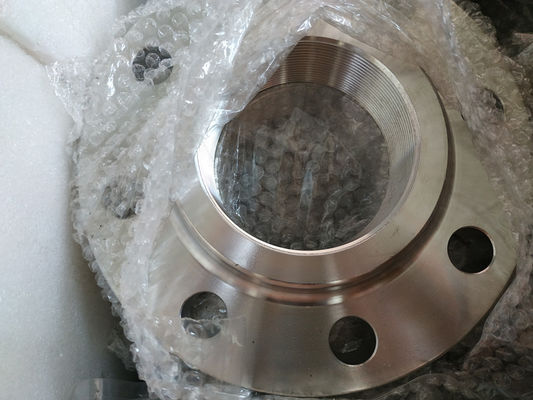

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 2



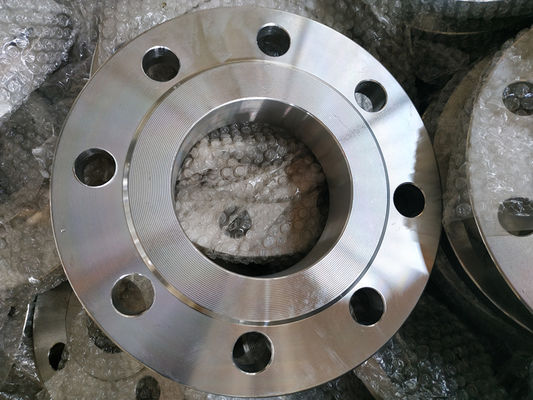

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 3



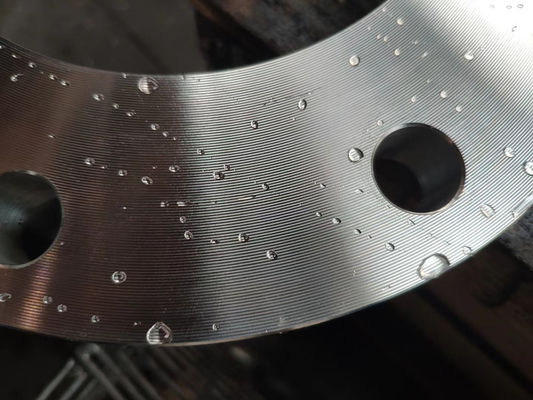

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 4



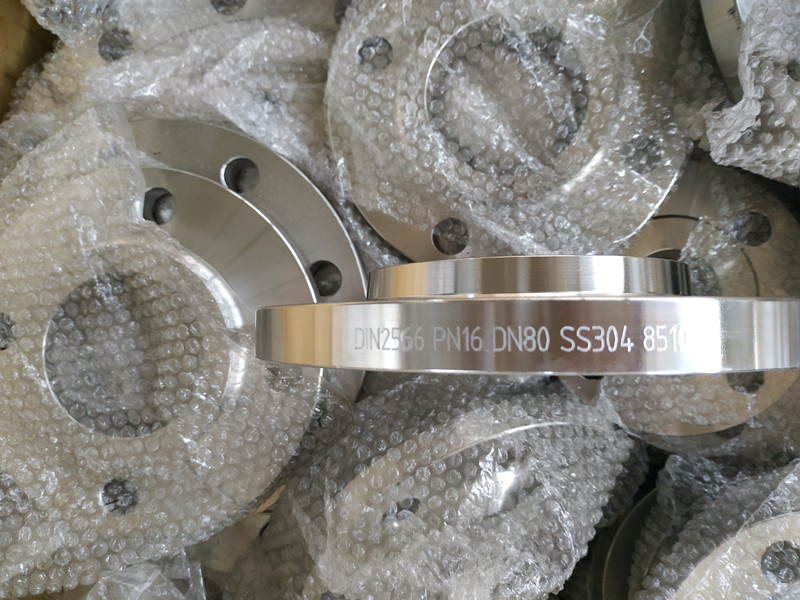

플레이트 PN6 단조 스테인레스 스틸 플랜지 Din 2502 Din 2633 Din 2566 5
