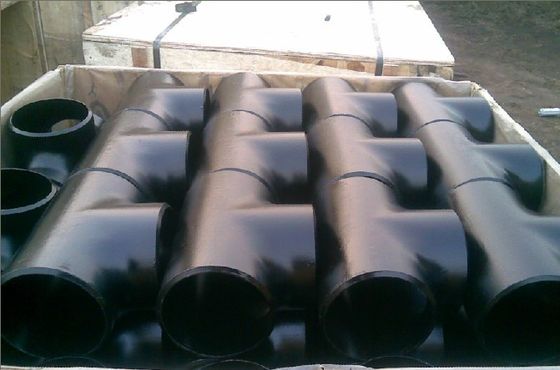

관 이음쇠 Asme B16 9 팔꿈치 티 흡진기 모자 Sch40 Sch80 검정 녹슬지 않는 기름

파이프 피팅 B16.9 팔꿈치, 티, 감속기, 캡, Sch40, Sch80, 검정, 방청유

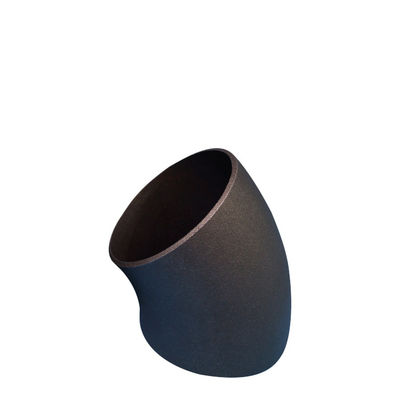

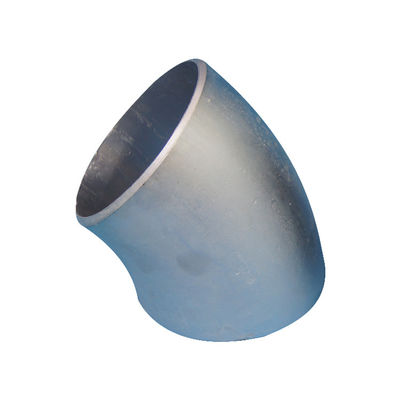

엘보를 제조하는 가장 일반적인 방법 중 하나는 직선 강관에서 굽힘 열간 맨드릴을 사용하는 것입니다.강관을 고온으로 가열한 후, 맨드릴의 내부 도구에 의해 파이프가 단계별로 밀고, 팽창되고, 구부러집니다.핫 맨드릴 굽힘을 적용하면 넓은 크기 범위의 이음매 없는 엘보를 제조할 수 있습니다.맨드릴 굽힘의 특성은 맨드릴의 일체형 모양과 치수에 크게 의존합니다.핫 벤딩 엘보의 장점은 다른 벤딩 방식에 비해 두께 편차가 작고 굽힘 반경이 강하다는 것입니다.한편, 조립식 굽힘 대신 굽힘을 사용하면 필요한 용접 수가 크게 줄어듭니다.이것은 필요한 작업량을 줄이고 파이프의 품질과 유용성을 높입니다.그러나 냉간 벤딩은 벤딩 머신에서 상온에서 직관을 벤딩하는 과정입니다.냉간 굽힘은 외경이 17.0~219.1mm이고 벽 두께가 2.0~28.0mm인 파이프에 적합합니다.권장 굽힘 반경은 2.5 x Do입니다.일반적으로 40D의 굽힘 반경에서.콜드 벤딩을 사용하여 작은 반경의 팔꿈치를 얻을 수 있지만 주름을 방지하기 위해 내부를 모래로 포장해야 합니다.냉간 굽힘은 빠르고 저렴한 굽힘 방법입니다.파이프라인 및 기계 부품을 만들기 위한 경쟁력 있는 옵션입니다.

용접 팔꿈치 제조 공정 (소형 및 대형)

용접 엘보는 강판으로 만들어지므로 이음매 없는 강철 엘보가 아닙니다.금형을 사용하여 강판을 팔꿈치 모양에 맞게 누른 다음 이음새를 용접하여 마무리 강철 팔꿈치를 만듭니다.팔꿈치의 구식 제조 방법입니다.최근에는 작은 사이즈의 엘보가 거의 강관으로 제조되고 있습니다.예를 들어 큰 크기의 엘보의 경우 강관에서 36인치 이상의 엘보를 생산하는 것은 매우 어렵습니다.그래서 그것은 일반적으로 강판으로 만들어지며 판을 반 팔꿈치 모양으로 누르고 두 반쪽을 함께 용접합니다.엘보는 본체에 용접되어 있으므로 용접 이음부의 점검이 필요합니다.일반적으로 우리는 X-Ray 검사를 NDT로 사용합니다.

ASTM A234

이 사양은 이음매 없는 용접 구조의 단조 탄소강 및 합금강 피팅을 다룹니다.이음매 없는 또는 용접된 구조가 순서대로 지정되지 않는 한 공급자의 선택에 따라 둘 중 하나를 제공할 수 있습니다.이 표준에 따른 모든 용접된 건축 피팅은 100% 방사선 촬영과 함께 제공됩니다.ASTM A234에 따라 화학 성분에 따라 여러 등급을 사용할 수 있습니다.선택은 이러한 피팅에 연결된 파이프 재료에 따라 달라집니다.

이 사양 및 해당 연결 파이프 재료 사양에서 사용할 수 있는 일부 등급은 다음과 같습니다.

ASTM A403

이 사양은 심리스 및 용접 구조의 단조 오스테나이트 스테인리스강 피팅의 두 가지 일반 등급인 WP 및 CR을 다룹니다.
클래스 WP 피팅은 ASME B16.9 및 ASME B16.28의 요구 사항에 따라 제조되며 다음과 같이 세 가지 하위 클래스로 세분화됩니다.

• WP – S이음매 없는 제품으로 이음매 없는 제조 방법으로 제조됩니다.
• WP – W 이 피팅에는 용접이 포함되며 파이프가 용가재를 추가하여 용접된 경우 시작 파이프 용접을 포함하여 피팅 제조업체가 만든 모든 용접이 방사선 촬영됩니다.그러나 파이프가 충전재를 추가하지 않고 용접된 경우 시작 파이프 용접에 대해 방사선 촬영이 수행되지 않습니다.
• WP-WX 이 피팅에는 용접이 포함되어 있으며 피팅 제조업체 또는 시작 재료 제조업체에서 만든 모든 용접은 방사선 촬영됩니다.

Class CR 피팅은 MSS-SP-43의 요구 사항에 따라 제조되며 비파괴 검사가 필요하지 않습니다.

ASTM A403에서는 화학 성분에 따라 여러 등급을 사용할 수 있습니다.선택은 이러한 피팅에 연결된 파이프 재료에 따라 달라집니다.이 사양 및 해당 연결 파이프 재료 사양에서 사용할 수 있는 일부 등급은 다음과 같습니다.

ASTM A420

이 사양은 저온에서 사용하기 위한 이음매 없는 용접 구조의 단조 탄소강 및 합금강 피팅을 다룹니다.화학 성분에 따라 WPL6, WPL9, WPL3 및 WPL8의 4가지 등급을 다룹니다.피팅 WPL6은 온도 – 50°C, WPL9는 -75°C, WPL3은 -100°C, WPL8은 -195°C 온도에서 충격 테스트를 거쳤습니다.

피팅의 허용 압력 등급은 ASME B31.3의 해당 섹션에 설정된 규칙에 따라 직선 이음매 없는 파이프에 대해 계산할 수 있습니다.

파이프 벽 두께 및 재료 유형은 피팅이 사용하도록 주문한 것과 같아야 하며 피팅의 식별은 압력 등급 표시 대신에 표시됩니다.
