제품 상세 정보:
|
| 그림: | 검정, 노랑, 녹 방지 오일, 아연 도금 | 표면: | 올려진 얼굴; 평평한 얼굴 |
|---|---|---|---|
| 크기: | 3/4"-72" | 재료: | A105-A350 LF2·P250GH-P280 GH·S235JRG2·SS400;A182 F304-F304L-F316-F316L |
| 패키지: | 합판 나무 케이스, 팔레트 | 이름: | 플랜지에 미끄럼 방지 |
| 하이 라이트: | b16.5 플랜지에 슬립,b16.47 돌출면 플랜지에 슬립,150# 돌출면 플랜지에 슬립 |
||
파이프 플랜지강도를 높이고 파이프라인을 차단하거나 더 많은 항목을 부착할 목적으로 파이프에 부착하는 디스크, 칼라 또는 링입니다.그들은 일반적으로 파이프 끝에 용접되거나 나사로 고정되며 볼트로 연결됩니다.2개의 결합 플랜지 사이에 개스킷이 삽입되어 더 단단한 밀봉을 제공합니다.이 플랜지는 고객이 제공한 치수로 맞춤 제작되거나 게시된 사양에 따라 제조됩니다.여러 조직과 협회는 다양한 온도에서 치수 정보와 압력 사양을 제공하는 사양을 발표했습니다.우리 회사는 맞춤형 디자인을 제조하고 이러한 제품의 6가지 기본 유형을 보유하고 있습니다.이것이 가장 일반적인 6가지 유형이지만 당사는 맞춤형 제조업체이기도 하며 귀하의 요구 사항에 필요한 거의 모든 유형의 플랜지를 생성할 수 있습니다.관심있는 항목에 대한 자세한 설명을 보려면 다음 사진 중 하나를 클릭하십시오. 각 페이지에는 설치 과정을 더 잘 이해할 수 있는 비디오도 있습니다.
이들의 이름에서 알 수 있듯이 파이프 플랜지파이프 위로 미끄러지다.파이프의 외경보다 약간 큰 내경으로 제작됩니다.이 부착물은 플랜지의 상단과 하단에서 필렛 용접을 통해 파이프에 연결됩니다.
파이프 플랜지의 슬립은 일반적으로 융기되거나 평평한 면으로 제공됩니다.파이프 플랜지의 슬립에 상승면이 필요한 경우 표준 높이는 400# 미만의 파이프 플랜지에 대한 슬립의 경우 1/16"입니다. 400# 이상의 파이프 플랜지에 대한 슬립의 경우 표준 슬립 온 파이프 플랜지 상승면 높이는 다음과 같습니다. 1/4".
Coastal Flange는 파이프 플랜지의 탄소 슬립, 파이프 플랜지의 스테인리스 스틸 슬립 및 파이프 플랜지의 합금 슬립을 포함하여 모든 강재 등급의 파이프 플랜지에 슬립을 제조합니다.Coastal Flange에는 재고가 있고 배송 준비가 된 파이프 플랜지에 다양한 슬립이 있습니다.재고 있는 슬립 온 파이프 플랜지에는 AWWA 슬립 온 파이프 플랜지, ANSI 슬립 온 파이프 플랜지, 압력 용기 슬립 온 파이프 플랜지 및 ASME 플랜지의 OD 및 드릴링과 일치하는 파이프 플랜지 슬립이 포함됩니다.

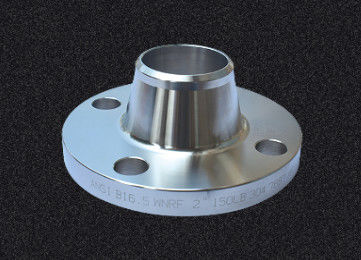

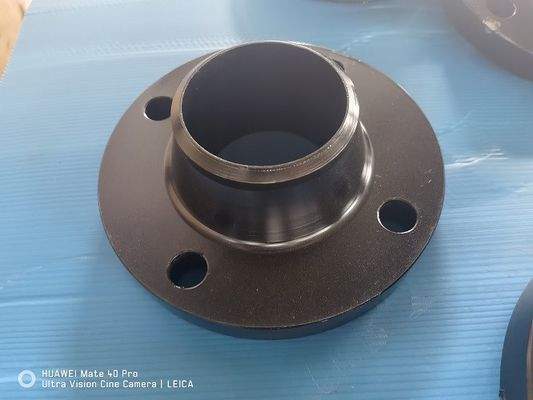

이것들 파이프 플랜지플랜지의 목에 파이프를 용접하여 부착하십시오.이것은 대신 플랜지에서 파이프로 응력을 전달합니다.또한 허브 베이스에서 응력 집중을 감소시킵니다.웰드 넥 플랜지는 고압이 중요한 응용 분야에 자주 사용됩니다.플랜지의 내경은 파이프의 내경과 일치하도록 설계되었습니다.허브가 있는 Weld Neck Pipe 플랜지는 1/2"에서 96" 범위의 사양을 발표했습니다.우리 회사는 모든 재료 등급, 사양 및 크기로 이러한 제품을 제공합니다.
웰드 넥 파이프 플랜지에는 일반적으로 융기된 면, 평평한 면 또는 RTJ 면이 제공됩니다.웰드 넥 파이프 플랜지에 융기 면이 필요한 경우 표준 높이는 400# 미만의 웰드 넥 파이프 플랜지의 경우 1/16"입니다. 400# 이상의 용접 넥 파이프 플랜지의 경우 표준 웰드 넥 파이프 플랜지 융기 면 높이는 다음과 같습니다. 1/4".
Coastal Flange는 탄소 웰드 넥 파이프 플랜지, 스테인리스 스틸 웰드 넥 파이프 플랜지 및 합금 웰드 넥 파이프 플랜지를 포함한 모든 강재 등급의 웰드 넥 파이프 플랜지를 제조합니다.Coastal Flange에는 다양한 웰드 넥 파이프 플랜지가 재고가 있고 배송 준비가 되어 있습니다.재고 용접 목 파이프 플랜지에는 ANSI B16.5 용접 목 파이프 플랜지, ASME B16.47 시리즈 "A" 용접 목 파이프 플랜지, ASME B16.47 시리즈 "B" 용접 목 파이프 플랜지, 압력 용기 용접 목 파이프 플랜지가 포함됩니다.Coastal Flanges는 또한 고객 요구 사항에 따라 맞춤형 웰드 넥 파이프 플랜지를 제조합니다.
파이프 플랜지강도를 높이고 파이프라인을 차단하거나 더 많은 항목을 부착할 목적으로 파이프에 부착하는 디스크, 칼라 또는 링입니다.그들은 일반적으로 파이프 끝에 용접되거나 나사로 고정되며 볼트로 연결됩니다.2개의 결합 플랜지 사이에 개스킷이 삽입되어 더 단단한 밀봉을 제공합니다.이 플랜지는 고객이 제공한 치수로 맞춤 제작되거나 게시된 사양에 따라 제조됩니다.여러 조직과 협회는 다양한 온도에서 치수 정보와 압력 사양을 제공하는 사양을 발표했습니다.우리 회사는 맞춤형 디자인을 제조하고 이러한 제품의 6가지 기본 유형을 보유하고 있습니다.이것이 가장 일반적인 6가지 유형이지만 당사는 맞춤형 제조업체이기도 하며 귀하의 요구 사항에 필요한 거의 모든 유형의 플랜지를 생성할 수 있습니다.관심있는 항목에 대한 자세한 설명을 보려면 다음 사진 중 하나를 클릭하십시오. 각 페이지에는 설치 과정을 더 잘 이해할 수 있는 비디오도 있습니다.
랩 조인트 파이프 플랜지파이프 위로 직접 미끄러지며 스터브 엔드 피팅과 함께 가장 일반적으로 사용됩니다.파이프는 일반적으로 스터브 끝단에 용접되며 랩 조인트 파이프 플랜지는 스터브 끝단 주위에서 자유롭게 회전합니다.이것의 이점은 볼트 구멍 정렬에 문제가 없다는 것입니다.랩 조인트 파이프 플랜지는 빈번한 해체가 필요한 응용 분야에 자주 사용됩니다.
허브가 있는 Slip on Pipe 플랜지는 1/2" ~ 24" 범위의 사양을 발표했습니다.24" 이상의 크기는 치수에 미끄러지기 위한 랩 조인트로 생산됩니다. Coastal Flange는 모든 재료 등급, 사양 및 크기의 랩 조인트 파이프 플랜지를 제공합니다.
Coastal Flange는 탄소 랩 조인트 파이프 플랜지, 스테인리스 스틸 랩 조인트 파이프 플랜지 및 합금 랩 조인트 파이프 플랜지를 포함한 모든 강재 등급의 랩 조인트 파이프 플랜지를 제조합니다.Coastal Flange에는 다양한 랩 조인트 파이프 플랜지가 재고가 있고 배송 준비가 되어 있습니다.Coastal Flange는 고객 사양에 따라 맞춤형 파이프 플랜지를 제조할 수도 있습니다.
| 사양(최신판) | 항목 형식 | 압력 등급 | 크기 범위 |
| ASME/ANSI B16.5 | 블라인드, 웰드 넥, 슬립온, 소켓 용접, 나사산 및 랩 조인트 플랜지 | 150 ~ 2500LBS | 26" ~ 60" |
| 150 ~ 1500LBS | 26" ~ 48" | ||
| ASME/ANSI B16.47 | 오리피스 플랜지(Weld Neck, Slip-on, Threaded) | 75 ~ 300LBS | 1/2" ~ 12" |
| 400, 600LBS | 26" ~ 60" | ||
| 900LBS | 26" ~ 48" | ||
| ASME/ANSI B16.36 | 오리피스 플랜지(Weld Neck, Slip-on, Threaded) | 300 ~ 2500LBS | 1" ~ 12" |
| EN 1092-1 / DIN / BS 4504 플랜지 | 01(플레이트 플랜지), 02(유형 32-37용 루스 플레이트 플랜지), 04(유형 34용 루스 플레이트 플랜지), 05(블라인드 플랜지), 11(웰드넥 플랜지), 12(허브형 슬립온 플랜지) , 13(허브 | PN2.5 ~ PN16 | 10mm ~ 1800mm |
| PN25 | 10mm ~ 1000mm | ||
| PN40 | 10mm ~ 600mm | ||
| PN63 | 10mm ~ 400mm | ||
| PN100 | 10mm ~ 350mm | ||
| PN160, PN250 | 10mm ~ 300mm | ||
| PN320 | 10mm ~ 250mm | ||
| PN400 | 10mm ~ 200mm | ||
| 학사 10 | 블라인드, 슬립온 및 웰딩 넥 플랜지 | 표-A, D, E, F, H, J, K, R, S, T | 15mm ~ 600mm |
| ASME/ANSI B16.9/MSS SP-43 | 스터브 엔드 - 유형:A, B, C(짧은 패턴) | S10, S40, S80 | ½” ~ 24” |
