강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다

강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다
강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다

큰 이미지 :  강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다

제품 상세 정보:
원래 장소: CN
브랜드 이름: XF/XINFENG
인증: EN10204 3.1 ISO 9001 PED
모델 번호: ASME B16.9 ASTM A234 WPB
결제 및 배송 조건:
최소 주문 수량: 1PC
가격: 1.00USD
포장 세부 사항: 항해에 적합한 합판 상자 또는 팔레트
배달 시간: 4 주
지불 조건: LC ;DA ;DP ;TT ;
공급 능력: 달 당 3000 톤

강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다

설명
제품: 이음새가 없는 맞대기 단접 관 이음을 단단하게 하세요 표준: ASME B16.9/B16.28
적당한 유형: 팔꿈치, Tee, 환원제, 교차한 캡 재료: 탄소강 ASTM A234WPB, 스테인레스 강 SS304,SS316,SS321
벽 두께: 슈 5, sch10, STD, sch20, sch30, sch40 XS, sch60,sch80, sch100,sch120, sch160, 슈 엑스스스 지상 코팅: 검은 페인트 코팅, 녹 방지 기름 코트, 추운 직류 전기로 자극되고 뜨거운 하락 아연 코팅
하이 라이트:

강철 맞춤 asme b16 9개 팔꿈치

,

맞대기 용접 asme b16 9개 팔꿈치

,

B16.28 팔꿈치 Tee 환원제

강철 맞춤 ASME B16.9 / B16.28

팔꿈치 Tee 환원제는 ASTM A234WPB를 용접하는 교차하는 안장 엉덩이를 만곡시킵니다



표준 ASME B16.9 / B16.28
끼움 식

팔꿈치 LR (긴 라이두스) SR (짧은 반경) 45/60/90/180DEG ;

3D/5D 굴곡 45DEG/90DEG ;교차한 Tee를 감소시키는 Tee, 똑같은 Tee가 말을 탑니다 ;환원제 집중적이 환원제, 편심 리듀서, 관구 마개 캡

벽 두께

SCH5, SC5S, SCH10, SCH10S, SCH20,SCH30, SCH40, SCH40S, STD,

XS, SCH60, SCH80,SCH100, SCH120, SCH160, SCH XXS

크기 범위 1/2 내지 24 심레스 타입 ; 4 - 72가지 웨드 타입
형식 이음새가 없고 웨드
재료

탄소강 ASTM A234 WPB, WP9, ASTM A420 Gr. WPL6, ASTM A105,

ASTM A694 F42-F70

스테인레스 강 ASTM A403 WP304/304L ; WP316/316L ; WP321 ; DIN1.4301 ; DIN1.4306 ; DIN1.4401 ; DIN 1.4404
포장 2 ", 항해에 적합한 합판 상자 또는 팔레트에 달하는 작은 사이즈를 위한 카톤 박스



강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 0









만드는 탄소강 벽 두께 표준



명목상 관경 외부 직경 공칭 벽 두께
A ASME JIS DIN JIS(1) DIN(2) SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH100 SCH120 SCH140 SCH160 XXS
15 1/2" 21.3 21.7 21.3 2.8 2.0 2.11   2.41 2.77 2.77   3.73 3.73       4.78 7.47
20 3/4" 26.7 27.2 26.9 2.8 2.3 2.11   2.41 2.87 2.87   3.91 3.91       5.56 7.82
25 1" 33.4 34.0 33.7 3.2 2.6 2.77   2.90 3.38 3.38   4.55 4.55       6.35 9.09
32 1 1/4" 422 42.7 42.4 3.5 2.6 2.77   297 3.56 3.56   4.85 4.85       6.35 9.70
40 1 1/2" 48.3 48.6 48.3 3.5 2.9 2.77   3.18 3.68 3.68   5.08 5.08       7.14 10.15
50 2" 60.3 60.5 60.3 3.8 2.9 2.77   3.18 3.91 3.91   5.54 5.54       8.74 11.07
65 2 1/2" 73.0 76.3 76.1 4.2 2.9 3.05   4.78 5.16 5.16   7.01 7.01       9.53 14.02
80 3" 88.9 89.1 88.9 4.2 3.2 3.05   4.78 5.49 5.49   7.62 7.62       11.13 15.24
90 3-1/2" 101.6 101.6 4.2 3.05   4.78 5.74 5.74   8.08 8.08       -
100 4" 114.3 114.3 114.3 4.5 3.6 3.05   4.78 6.02 6.02   8.56 8.56   11.13   13.49 17.12
125 5" 141.3 139.8 139.7 4.5 4.0 3.40   - 6.55 6.55   9.53 9.53   12.70   15.99 19.05
150 6" 168.3 165.2 168.3 5.0 4.5 3.40 4.5 - 7.11 7.11   10.97 10.97   14.27   18.26 21.95
200 8" 219.1 216.3 219.1 5.8 6.3 376 6.35 7.04 8.18 8.18 10.31 12.70 12.70 1509 18.26 20.62 23.01 22.23
250 10" 273.1 267.4 273.0 6.6 6.3 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.40
300 12" 323.9 328.9 323.9 6.9 7.1 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.40
350 14" 355.6 355.6 355.6 7.9 8.0 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.71
400 16" 406.4 406.4 406.4 7.9 8.8 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.49
450 18" 457.2 457.2 457.0 7.9 10.0 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39.67 45.24
500 20" 508.0 508.0 508.0 7.9 11.0 6.35 9.53 1270 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.01
550 22" 558.8 558.8 -   - 6.35 9.53 12.70 9.53 - 2223 12.70 2858 34.93 41.28 47.63 53.98
600 24" 609.6 609.6 610.0   12.5 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.54
650 26" 660.4 660.4 -   - 7.92 12.70 - 9.53 -   12.70 - - - -
700 28" 711.1 711.2 711.0   125 7.92 1270 15.88 9.53   12.70
750 30" 762.0 762.0 -   7.92 12.70 15.88 9.53   12.70   - -
800 32" 812.8 812.8 813.0   12.5 7.92 12.70 15.88 9.53 17.48   12.70 -
850 34" 863.6 863.6   - 7.92 12.70 15.88 9.53 17.48   12.70 JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457
900 36" 914.4 914.4 914.0   12.5 7.92 12.70 15.88 9.53 19.05   12.70
950 38" 965.2 965.2 -   - 9.53   12.70 -
1000 40" 1016.0 1016.0 1016.0   12.5 - - - 9.53 -   12.70 -
1050 42" 1066.8 1066.8 -   - - - - 9.53 -   12.70 -
1100 44" 1117.6 1117.6 -   - - - - 9.53 -   12.70 - - - - -
1150 46" 1168.4 1168.4 -   - - - - 9.53 -   1270 - - - -
1200 48" 1219.2 1219.2 1220.0   - - - - 9.53 -   12.70 - - - - -

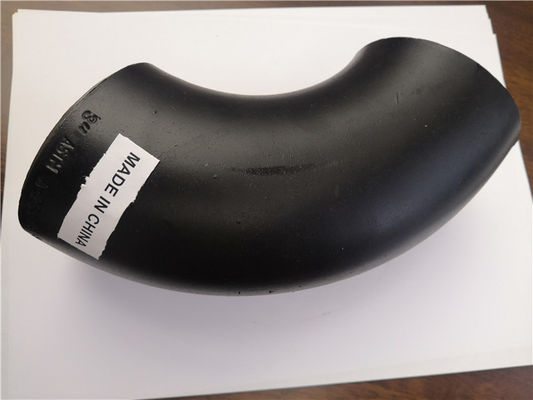

강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 1

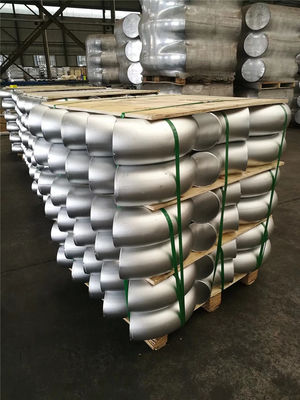

강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 2

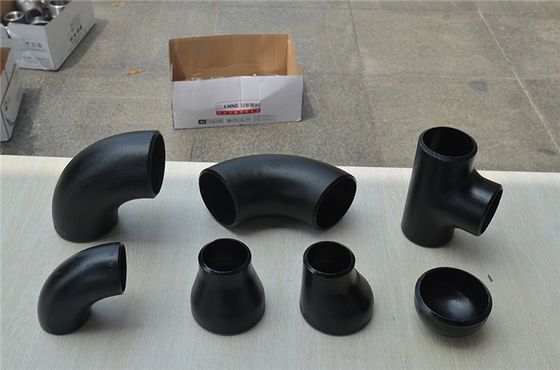

강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 3



------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

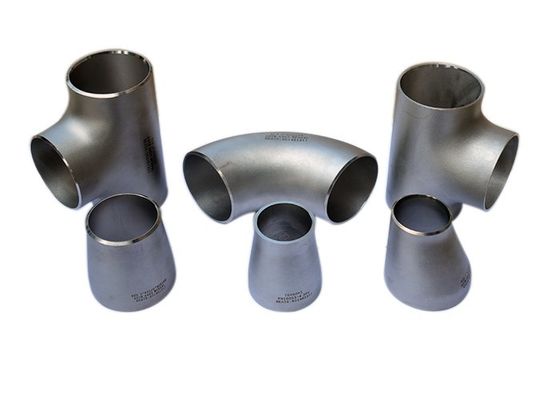

강철 맞춤 ASME B16.9 B16.28 팔꿈치 Tee 환원제는 교차하는 안장 맞대기 용접을 만곡시킵니다 4
