PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15

큰 이미지 : PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	XF
인증:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
모델 번호:	DN15-DN2000

결제 및 배송 조건:

최소 주문 수량:	1 PC
가격:	USD 1-100 One PCS
포장 세부 사항:	PLYWOODEN과 팔레트
배달 시간:	15-30DAYS
지불 조건:	L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온
공급 능력:	2000TONS 1 달

접촉

PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15

설명

방법을 생산하세요:	안출됩니다	표준:	BS4504
압력:	PN6,PN10 ;PN16 ;PN25 ;PN40 ;PN63 ;PN100 BS10 표 Ｄ, BS10 표 Ｅ	크기 범위:	DN15-DN2000
플랜지 유형:	플레이트 플랜지가 눈이 멀어 계속 미끄러집니다, 용접이 좁아지고 플랜지에 실을 뀄습니다	재료:	탄소강 A105 ; C22.8 ; ST37.2 ; S235JR ; 스테인레스 강 304/304L ; 316/316L ;
코팅:	검은 페인트, 뜨겁게 직류 전기로 자극된 황색 도료, 추운 직류 전기로 자극되고 기름	포장:	시이 훌륭한 합판 상자 또는 팔레트
하이 라이트:	DN2000 CS SS BS10 플랜지 BS 4504 , 플랜지 BS 4504 PN16 ST37.2 , 활성화된 bs4504 pn10 고온 침지

활성화된 BS4504 PN10, PN16 플레이트 플랜지, 계속 눈이 먼 하락과 고온 침지와 용접된 네크 플렌지

제품 소개

제품	가열 단조 강철 플랜지
표준	BS4504
플랜지형	101 플레이트 ; 105개 블라인드 ; 111 용접 목 ; 112는 계속 미끄러집니다 ; 113 나선부 BS10 표 Ｄ, 이야기 Ｅ, 표 Ｆ, 표 Ｈ
크기 범위	DN10-DN2000
압력	PN6 ; PN10 ;PN16 ;PN25 ;PN40 ;PN63 ;PN100
재료	탄소강 A105 ; C22.8 ; ST37.2 ; S235JR ; 스테인레스 강 304/304L ; 316/316L ;
포장	시이 훌륭한 합판 상자 또는 팔레트

제품 : 가열 단조 강철 플랜지

표준 : BS4504

플랜지형 : 101 플레이트 ; 105개 블라인드 ; 111 용접 목 ; 112는 계속 미끄러집니다 ; 113은 빠져 나아갔습니다

크기 범위 : DN10-DN2000

압력 : PN6 ; PN10 ;PN16 ;PN25 ;PN40 ;PN63 ;PN100

재료 : 탄소강 A105 ; C22.8 ; ST37.2 ; S235JR ; 스테인레스 강 304/304L ; 316/316L ;

포장되는 것 : 시이 훌륭한 합판 상자 또는 팔레트

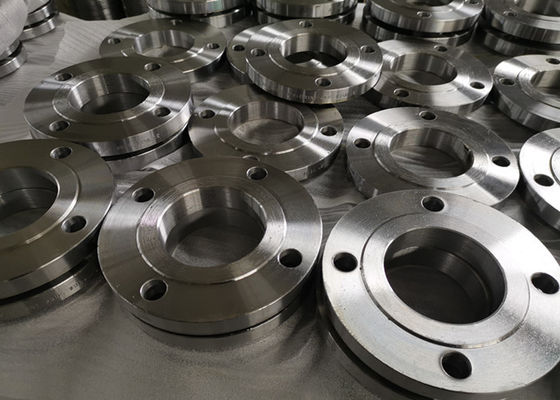

PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15 0

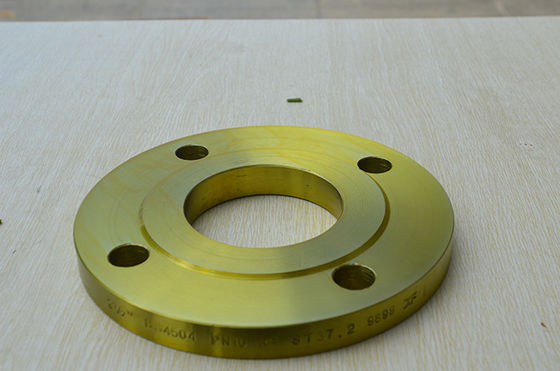

PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15 1

BS 10 플랜지 치수

BS 10 2Table Ｄ 플랜지 치수

명사 상당어	O.D의		Dia. 의		Dia. 의		번호의		Dia. 의		두께
관경	파이프		플랜지		볼트엔		볼트		볼트

1/2"		21.3		95.3		66.7		4		12.7		4.8
3/4"		26.7		101.6		73.0		4		12.7		4.8
1"		33.4		114.3		82.6		4		12.7		4.8
1 1/4"		42.2		120.7		87.6		4		12.7		6.4
1 1/2"		48.3		133.4		98.4		4		12.7		6.4
2"		60.3		152.4		114.3		4		15.9		7.9
2 1/2"		73.0		165.1		127.0		4		15.9		7.9
3"		88.9		184.2		146.1		4		15.9		9.5
3 1/2"		101.6		203.2		165.1		4		15.9		9.5
4"		114.3		215.9		177.8		4		15.9		9.5
5"		141.3		254.0		209.6		8		15.9		12.7
6"		168.3		279.4		228.6		8		15.9		12.7
7"		190.5		304.8		260.4		8		15.9		12.7
8"		219.1		336.6		292.1		8		15.9		12.7
9"		244.5		368.3		323.9		8		15.9		15.9
10"		273.0		406.4		355.6		8		19.1		15.9
12"		323.9		457.2		406.4		12		19.1		15.9
14"		355.6		527.1		469.9		12		22.2		19.1
16"		406.4		577.9		520.7		12		22.2		19.1
18"		457.2		641.4		584.2		12		22.2		22.2
20"		508.0		704.9		641.4		16		22.5		25.4
24"		609.6		825.5		755.7		16		25.4		28.6

BS 10 표 Ｅ 플랜지 치수

명사 상당어	Dia. 의	Dia. 의		번호의	Dia. 의	두께
관경	플랜지	볼트엔		볼트	볼트
1/2"	95.3	66.7	4		12.7	6.4
3/4"	101.6	73.0	4		12.7	6.4
1"	114.3	82.6	4		12.7	7.1
1 1/4"	120.7	87.3	4		12.7	7.9
1 1/2"	133.4	98.4	4		12.7	8.7
2"	152.4	114.3	4		15.9	9.5
2 1/2"	165.1	127.0	4		15.9	10.3
3"	184.2	146.1	4		15.9	11.1
3 1/2"	203.2	165.1	8		15.9	11.9
4"	215.9	177.8	8		15.9	12.7
5"	254.0	209.6	8		15.9	14.3
6"	279.4	228.6	8		19.1	17.5
7"	304.8	260.4	8		19.1	19.1
8"	336.6	292.1	8		19.1	19.1
9"	368.3	323.9	12		19.1	20.6
10"	406.4	355.6	12		19.1	22.2
12"	457.2	406.4	12		22.2	25.4
14"	527.2	469.9	12		22.2	25.4
16"	577.9	520.7	12		22.2	25.4
18"	641.4	584.2	16		22.2	28.6
20"	704.9	647.4	16		22.2	31.8
24"	825.5	755.7	16		25.4	38.1

BS 10 표 Ｆ 플랜지 치수

명사 상당어	검안의의		Dia의		Dia의		번호의		Dia. 의		두께
관경	파이프		플랜지		볼트엔		볼트		볼트
1/2"		21.3		95.3		66.7		4		12.7		9.5

3/4"		26.7		101.6		73.0		4		12.7		9.5
1"		33.4		120.7		87.3		4		15.9		9.5
1 1/4"		42.2		133.4		98.4		4		15.9		12.7
1 1/2"		48.3		139.7		104.8		4		15.9		12.7
2"		60.3		165.1		127.0		4		15.9		15.9
2 1/2"		73.0		184.2		146.1		8		15.9		15.9
3"		88.9		203.2		165.1		8		15.9		15.9
3 1/2"		101.6		215.9		177.8		8		15.9		19.1
4"		114.3		228.6		190.5		8		15.9		19.1
5"		141.3		279.4		235.0		8		19.1		22.2
6"		168.3		304.8		260.4		12		19.1		22.2
7"		190.3		336.6		292.1		12		19.1		22.2
8"		219.1		368.3		323.9		12		19.1		25.4
9"		244.5		406.4		355.6		12		22.2		25.4
10"		273.0		431.8		381.0		12		22.2		25.4
12"		323.0		489.0		438.2		16		22.2		28.6
14"		355.6		552.5		495.3		16		25.4		31.8
16"		406.4		609.6		552.5		20		25.4		31.8
18"		457.2		673.1		609.6		20		28.6		34.9
20"		508.0		736.6		673.1		24		28.6		38.1
24"		609.6		850.9		781.1		24		31.8		41.3

BS 10 표 Ｈ 플랜지 치수

명사 상당어	Dia의		Dia. 의		번호의		Dia. 의		두께
관경	플랜지		볼트엔		볼트		볼트
1/2"		114.3		82.6		4		15.9		12.7
3/4"		114.3		82.6		4		15.9		12.7
1"		120.78		87.3		4		15.9		14.3
1 1/4"	133.4		98.4		4		15.9		17.5
1 1/2"		139.7		104.8		4		15.9		17.5
2"	165.1		127.0		4		15.9		19.1
2 1/2"		184.2		146.1		8		15.9		19.1
3"	203.2		165.1		8		15.9		22.2
3 1/2"		215.9		177.8		8		15.9		22.2
4"	228.6		190.5		8		15.9		25.4
5"		279.4		235.0		8		19.1		28.6
6"		304.8		260.4		12		19.1		28.6
7"		336.6		292.1		12		19.1		31.8
8"		368.3		323.9		12		19.1		31.8
9"		406.4		355.6		12		22.2		34.9
10"		431.8		381.0		12		22.2		34.9
12"		489.0		438.2		16		22.2		38.1
14"		552.5		495.3		16		25.4		41.3
16"		609.6		552.5		20		25.4		44.5
18"		673.1		609.6		20		28.6		47.6
20"		736.6		673.1		24		28.6		50.8
24"		850.9		781.1		24		31.8		57.2

밀리미터, BS 10 플랜지 사이즈에서 BS 10 플랜지 차원

공칭 안지름 15	밀리미터에 플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
표 Ｅ	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
표 Ｆ	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
표 Ｈ	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	1/2" / 13
표 Ｊ	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	5/8" / 16
표 Ｋ	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	3/4" / 19
공칭 안지름 20	밀리미터에 플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	4 / 102	2 7/8 / 73	4	1/2"	9/16 / 14	3/8 / 10
표 Ｅ	4 / 102	2 7/8 / 73	4	1/2"	9/16 / 14	3/8 / 10
표 Ｆ	4 / 102	2 7/8 / 73	4	1/2"	9/16 / 14	3/8 / 10
표 Ｈ	4 1/2 / 114	3 1/4 / 83	4	5/8"	11/16 / 17	1/2 / 13
표 Ｊ	4 1/2 / 114	3 1/4 / 83	4	5/8"	11/16 / 17	5/8 / 16
표 Ｋ	4 1/2 / 114	3 1/4 / 83	4	5/8"	11/16 / 17	3/4 / 19
공칭 안지름 25	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	4 1/2" / 114	3 1/4" / 83	4	1/2"	9/16" / 14	3/8" / 10
표 Ｅ	4 1/2" / 114	3 1/4" / 83	4	1/2"	9/16" / 14	3/8" / 10
표 Ｆ	4 3/4" / 121	3 7/16" / 87	4	5/8"	9/16" / 14	3/8" / 10
표 Ｈ	4 3/4" / 121	3 7/16" / 87	4	5/8"	11/16" / 17	9/16" / 14
표 Ｊ	4 3/4" / 121	3 7/16" / 87	4	5/8"	11/16" / 17	3/4" / 19
표 Ｋ	5" / 127	3 3/4" / 95	4	5/8"	11/16" / 17	7/8" / 22
공칭 안지름 32	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	4 3/4" / 121	3 7/16" / 87	4	1/2"	9/16" / 14	1/2" / 13
표 Ｅ	4 3/4" / 121	3 7/16" / 87	4	1/2"	9/16" / 14	1/2" / 13
표 Ｆ	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	1/2" / 13
표 Ｈ	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	11/16" / 17
표 Ｊ	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	3/4" / 19
표 Ｋ	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	7/8" / 22
공칭 안지름 40	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	5 1/4" / 133	3 7/8" / 98	4	1/2"	9/16" / 14	1/2" / 13
표 Ｅ	5 1/4" / 133	3 7/8" / 98	4	1/2"	9/16" / 14	1/2" / 13
표 Ｆ	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	1/2" / 13
표 Ｈ	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	11/16" / 17
표 Ｊ	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	7/8" / 22
표 Ｋ	6" / 152	4 1/2" / 114	4	3/4"	7/8" / 22	1" / 25
공칭 안지름 50	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	6" / 152	4 1/2" / 114	4	5/8"	11/16" / 17	9/16" / 14
표 Ｅ	6" / 152	4 1/2" / 114	4	5/8"	11/16" / 17	9/16" / 14
표 Ｆ	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	5/8" / 16
표 Ｈ	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	3/4" / 19
표 Ｊ	6 1/2" / 165	5" / 127	4	3/4"	7/8" / 22	1" / 25
표 Ｋ	6 1/2" / 165	5" / 127	8	5/8"	11/16" / 17	1" / 25
공칭 안지름 65	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	9/16" / 14
표 Ｅ	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	9/16" / 14
표 Ｆ	7 1/4" / 184	5 3/4" / 146	8	5/8"	11/16" / 17	5/8" / 16
표 Ｈ	7 1/4" / 184	5 3/4" / 146	8	5/8"	11/16" / 17	3/4" / 19
표 Ｊ	7 1/4" / 184	5 3/4" / 146	8	3/4"	7/8" / 22	1" / 25
표 Ｋ	7 1/4" / 184	5 3/4" / 146	8	3/4"	7/8" / 22	1 1/8" / 29
공칭 안지름 80	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	8 1/2" / 216	7" / 178	4	5/8"	11/16" / 17	11/16" / 17
표 Ｅ	8 1/2" / 216	7" / 178	8	5/8"	11/16" / 17	11/16" / 17
표 Ｆ	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	3/4" / 19
표 Ｈ	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	1" / 25
표 Ｊ	9" / 229	7 1/2" / 191	8	3/4"	7/8" / 22	1 3/8" / 35
표 Ｋ	9 1/2" / 241	7 3/4" / 197	8	7/8"	1" / 25	1 3/8" / 35
공칭 안지름 100	플랜지 직경	PCD	볼트	BOLTSIZE	구멍 치수	두께
표 Ｄ	8 1/2" / 216	7" / 178	4	5/8"	11/16" / 17	11/16" / 17
표 Ｅ	8 1/2" / 216	7" / 178	8	5/8"	11/16" / 17	11/16" / 17
표 Ｆ	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	3/4" / 19
표 Ｈ	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	1" / 25
표 Ｊ	9" / 229	7 1/2" / 191	8	3/4"	7/8" / 22	1 3/8" / 35
표 Ｋ	9 1/2" / 241	7 3/4" / 197	8	7/8"	1" / 25	1 3/8" / 35

FAQ

1. 우리가 누구입니까?
우리는 허베이에 기반을 둡니다, 중국, 2001년으로부터의 시작이 남쪽 아시아(7.69%), 남부 유럽(7.69%), 북부 유럽(7.69%), 중심 미국(7.69%), 서쪽 유럽(7.69%), 동유럽 아시아(7.69%), 중간 동부(7.69%), 오세아니아(7.69%), 아프리카(7.69%), 남동쪽 아시아(7.69%), 동쪽 유럽(7.69%), 남쪽 미국(7.69%), 북쪽 미국(7.69%)에 팝니다. 우리의 사무실에서 전체 약 101-200 사람들이 있습니다.

2. 어떻게 우리가 품질을 보증할 수 있습니까?
항상 대량 생산 전에 프리 프로덕션 샘플 ;
항상 마지막 적재전 검사 ;

3.what은 당신을 캔으로 만들고 우리로부터 구입합니까?
플랜지, 팔꿈치, 관 이음쇠

4. 무엇 때문어 당신이 전혀 다른 공급자들로부터 우리로부터 구입하지 않여야 합니까?
제로

5. 우리는 어떠한 서비스를 제공할 수 있습니까?
용인된 인도 기한 : FOB, CFR, CIF, 공장인도조건, FAS, CIP, FCA, CPT, DEQ, DDP, 관세 미지급 인도 조건, 속달, DAF ;
용인된 지급 통화 :USD, EUR, JPY, HKD, GBP, CNY ;
용인된 지불 형식 : T/T,L/C,D/P 인수 인도, 캐시 ;
말해진 언어 :영어, 중국, 러시아인

태그:

304 316 플랜지 BS4504 PN6,

CT20 16MN 플랜지 BS4504 PN6,

BS4504 PN10 PN100 플랜지

연락처 세부 사항

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

담당자: Miss. Mandy Liu

전화 번호: 0086 18903173335

팩스: 86-0317-6853077-6723871

기타 제품

산업용 파이프 시스템용 BS 4504 PN25 탄소강 용접 목 플랜지

크기: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

플랜지형: 그렇게, PL, BL, SW, 레프트 / SE, TH인 WN

압력: PN6, PN10, PN16, PN25, PN40, PN64, PN100,PN160

소재: 탄소강, S235JR, RST37-2, A105, 타인레스스 강철, ASTM A182, F304/ 304L, F316/ 316L, 316Ti, 321

BS 4504 Pn2.5/6/10/16/25/40용 탄소강 블라인드 플랜지

공정: 안출됩니다

소재: 탄소강, S235JR, RST37-2, A105, 타인레스스 강철, ASTM A182, F304/ 304L, F316/ 316L, 316Ti, 321

연결 유형: 목을 용접함으로써 눈이 멀어 실이 꿰이는 소켓 융착을 밟고 미끄러져 넘어지세요

크기: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

플랜지 BS 4504 용접 목 탄소 강철 플랜지에 슬라이드

적용: 석유, 화학, 전력, 가스, 야금학, 조선, 건설, 등.

소재: 탄소강, S235JR, RST37-2, A105, 타인레스스 강철, ASTM A182, F304/ 304L, F316/ 316L, 316Ti, 321

플랜지형: 그렇게, PL, BL, SW, 레프트 / SE, TH인 WN

인증서: ISO, CE, API, BV, Etc.

BS 4504 탄소 가조 강철 슬리프 온 플랜지 제조업체

밀봉면: RF, FF. 검은 페인트, 황색 도료, 투명 페인트, 냉기와 고온 침지는 활성화합니다

크기: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

인증서: ISO, CE, API, BV, Etc.

공정: 안출됩니다

PN10 탄소 스틸 BS 4504 슬리프 온 웰딩 넥 플랜지

크기: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

인증서: ISO, CE, API, BV, Etc.

적용: 석유, 화학, 전력, 가스, 야금학, 조선, 건설, 등.

압력: PN6, PN10, PN16, PN25, PN40, PN64, PN100,PN160

PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15

PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15

PN10 PN16 ST37.2 고온 침지가 활성화한 DN2000 CS SS BS10 플랜지 BS 4504에 대한 DN15

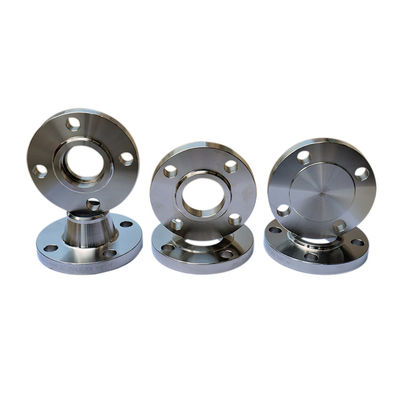

DN2000 CS SS BS10 플랜지 BS 4504

플랜지 BS 4504 PN16 ST37.2

활성화된 bs4504 pn10 고온 침지

BS 10 플랜지 치수

BS 10 2Table Ｄ 플랜지 치수

BS 10 표 Ｅ 플랜지 치수

BS 10 표 Ｆ 플랜지 치수

BS 10 표 Ｈ 플랜지 치수

밀리미터, BS 10 플랜지 사이즈에서 BS 10 플랜지 차원

공칭 안지름

15

밀리미터에 플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

20

밀리미터에 플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

25

플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

32

플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

40

플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

50

플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

65

플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

80

플랜지 직경

PCD

볼트

BOLTSIZE

구멍 치수

두께

공칭 안지름

100

플랜지 직경

PCD
