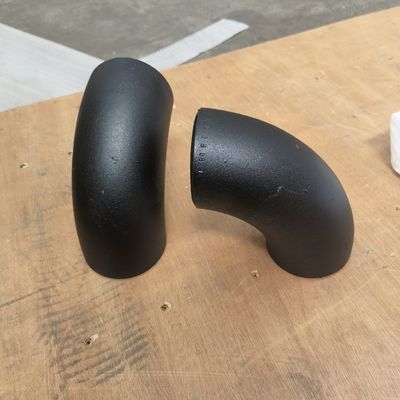

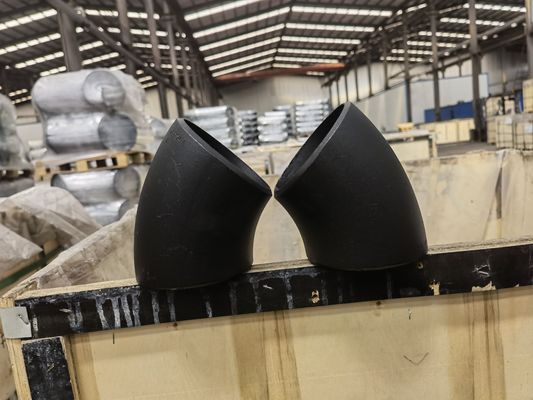

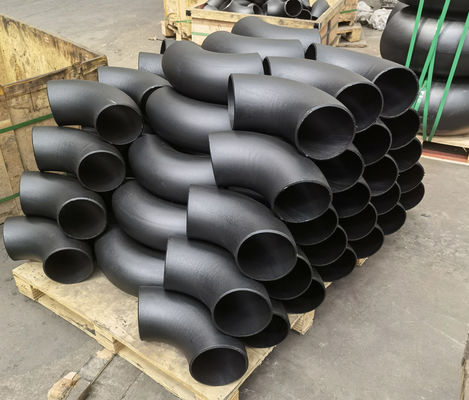

304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS

304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS
304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS 304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS 304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS 304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS

큰 이미지 :  304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS

제품 상세 정보:
원래 장소: 중국에서 만들어집니다
브랜드 이름: ANSI B 16.9
인증: ISO9001 PED2000
모델 번호: 슈스스스에 대한 sch10
결제 및 배송 조건:
최소 주문 수량: 2Tons
가격: 1

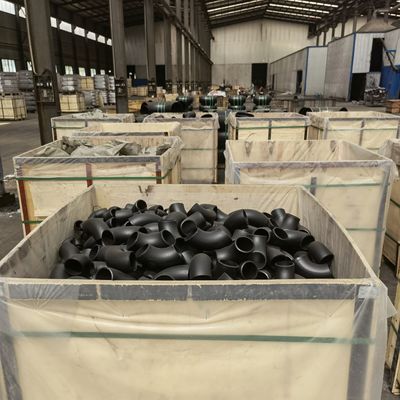

포장 세부 사항: 항해에 적합한 수출 기준 플라이우드드 경우
배달 시간: 5
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환
공급 능력: 달 당 5000Ton

304 321 316 ANSI B16.9 맞대기 용접 팔꿈치 이음새가 없는 SCH10 SCH20 SCH100 SCH120 XXS

설명
재료: 304, 304L, 321, 316, 316L, 기타 등등 두께: SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS
사이즈: 48"에 1/2” 표준: ASME, MSS, HG, DIN, JIS, GB
타입: 90 도 긴 반경, 90 도 짧은 반경, 45 도 긴 반경, 180 도 리턴밴드
하이 라이트:

316 ANSI B16.9 ButtWeld ELBOW

,

304 321 ButtWeld ELBOW

,

SCH120 XXS ELBOW 심리스

ANSI B 16.9 맞대기 용접 및 심리스 SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW

1. 재질: 304, 304L, 321, 316, 316L 등
2. 표준: ASME, MSS, HG, DIN, JIS, GB
3. 유형: 90도 긴 반경, 90도 짧은 반경, 45도 긴 반경, 180도 리턴 밴드

우리는 최적의 품질의 스테인레스 스틸을 사용하여 제조되는 위생 피팅, 스테인레스 스틸 위생 피팅 및 스테인레스 스틸 튜브 피팅을 제공합니다.당사의 다양한 위생 스테인리스 스틸 티는 인장 강도로 인해 고객에게 알려져 있습니다.이러한 스틸 튜브 피팅은 필요에 따라 다양한 등급과 마감재로 제공됩니다.

스테인레스 스틸 맞대기 용접 팔꿈치 사양:

사양 유형 데이터
크기 90도 긴/짧은 반경
45도 긴 반경
심리스 1/2”-20”(DN15-DN500)
용접된 1/2”-48”(DN15-DN1200)

  180도 리턴 밴드 심리스 1/2”-4”(DN15-DN100)
벽 두께 90도 긴/짧은 반경
45도 긴 반경
SCH5S-SCH160

  180도 리턴 밴드 SCH5S-SCH80S
재료 304, 304L, 321, 316, 316L 등
표준 GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635
  HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313

스테인레스 스틸 맞대기 용접의 종류 팔꿈치 :

기술적인 매개변수:

맞대기 용접 팔꿈치 ANSI B16.9
호칭 직경 외부



직경/mm

중심에서 끝/mm



45도 팔꿈치



90도 팔꿈치
DN 외경 긴 반경 긴 반경 짧은 반경
1/2 21.3 15.7 38.1 -
3/4 26.7 19.1 38.1 -
1 33.4 22.4 38.1 25.4
1 1/4 42.2 25.4 47.8 31.8
1 1/2 48.3 28.4 57.2 38.1
2 60.3 35.1 76.2 50.8
2 1/2 73 44.5 95.3 63.5
88.9 50.8 114.3 76.2
3 1/2 101.6 57.2 133.4 88.9
4 114.3 63.5 152.4 101.6
5 141.3 79.2 190.5 127
5 168.3 95.3 228.6 152.4
8 219.1 127 304.8 203.2
10 273.1 158.8 381 254
12 323.9 190.5 457.2 304.8
14 355.6 222.3 533.4 355.6
16 406.4 254 609.6 406.4
18 457.2 285.8 685.8 457.2
20 508 317.5 762 508
22 558.8 342.9 838.2 558.8
24 609.6 381 914.4 609.6





스테인레스 스틸 맞대기 용접 팔꿈치 사양:

사양 유형 데이터
크기 90도 긴/짧은 반경
45도 긴 반경
심리스 1/2”-20”(DN15-DN500)
용접된 1/2”-48”(DN15-DN1200)

  180도 리턴 밴드 심리스 1/2”-4”(DN15-DN100)
벽 두께 90도 긴/짧은 반경
45도 긴 반경
SCH5S-SCH160

  180도 리턴 밴드 SCH5S-SCH80S
재료 304, 304L, 321, 316, 316L 등
표준 GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635
  HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313
