제품 상세 정보:
|
| 상술: | ASME B16.9 11 엘보 | 스레드 팔꿈치의 크기 차트: | 1/8”NB ~ 4”NB (나사 식 소켓) |
|---|---|---|---|
| 안출된 타입: | (나선부인) NPT, BSPT, 버마 사회주의 계획당. | 팔꿈치 SW 차원 클래스: | 2000#, 3000#, 6000#, 9000# |
| NPT 90 팔꿈치 접속 형태: | 용접 | ||
| 하이 라이트: | 나선결합된 소켓 웰드 팔꿈치 SW,소켓 웰드 팔꿈치 클래스 2000년,90 각도 엘보 클래스 3000 |
||

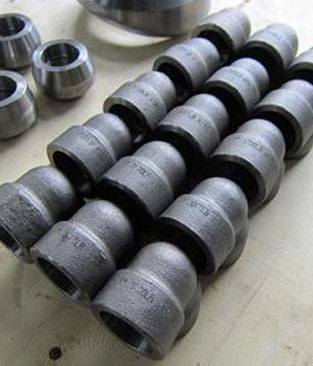

나선결합된 팔꿈치 & 소켓 웰드 팔꿈치, SW 90 각도 엘보 CLASS3000 CLASS2000
있기 위해 고려된 채 가장 다재다능한 여러 산업을 가로지르는 맞춤 중 하나인, 팔꿈치는 배관 시스템에서 지향성인 플로우를 초래하는데 사용됩니다. 하나가 ASME B16.11 팔꿈치에 대해 대화할 때, 그것은 그 안에 예리한 굽힘과 파이프의 길이에 관하여 있습니다. 배관 엘보는 보통 90' 또는 45' 또는 22.5' 방향에서, 파이프의 2 길이 또는 한 방향 변화를 허락하는 튜브 사이를 설치한 맞춤입니다. 대부분은 맞춘 조인트의 맞춤을 단순화하는 동시에 45 급 소켓 웰드 팔꿈치를 포함하여, 맞춤형 팔꿈치의 능력은 무척 독특합니다 그리고 상대가 없는 유연성과 편익과 같은 특징을 가지고 설치자를 제공하세요.
낮은 가격에 45 / 90개의 팔꿈치 1 1/2 인치 내지 2 인치 사이즈 SW, NPT, 수업 3000#, 6000# ASME B16.11, ASTM A105를 사세요
제조사를 팔꿈치 중량 차트를 비튼 것은 맞추어줄 수 있다고 45 deg를 사용하는 것 철강, 탄소강, 스테인레스 강, 구리, 알루미늄, 놋쇠, 기타 등등과 같은 다양한 소재를 사용하여 팔꿈치를 만듭니다. 자주 가압된 앱에서 사용되어 스테인레스 강 소켓 웰드 45 각도 엘보는 다양한 응용 프로그램에 사용하기 위해 다양한 모양과 크기에 이용할 수 있습니다. 팔꿈치와 같은 안출된 맞춤의 제조에 사용한 ASME B16.11 스탠더드는 등급, 나선부 90 Deg 팔꿈치 차원, 허용한도, 마킹과 재료 요구사항과 같은 여러 기지를 커버합니다. 이 표준까지 커버된 요구는 또한 소켓 융착을 포함하고 1/4 Npt 90 각도 엘보에 실을 뀄습니다.

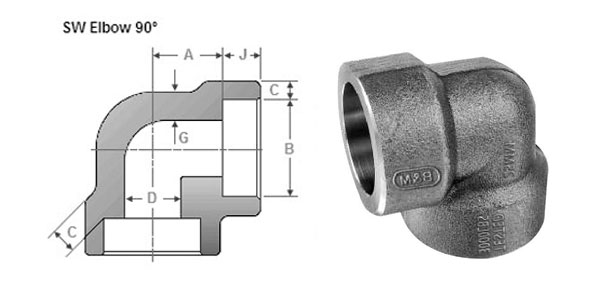

| 상술 : | ASME B16.9 11 팔꿈치 |
| 나선부 팔꿈치의 치수표 : | 1/8 NB 내지 4 NB (나선결합된 소켓) |
| 안출된 타입 : | (나선부인) NPT, BSPT, 버마 사회주의 계획당. |
| 팔꿈치 SW 차원 클래스 : | 2000#, 3000#, 6000#, 9000# |
| 45 급 Npt 팔꿈치의 표준 : | JISB2311, 2062년, DIN, ANSI B16.28, ASME B16.9, BS10, ASME B16.47, ASME B16.38, MSS-SP-43, JISB2313, ASME B16.25, MSS SP-75, DIN2605, JISB2312, PN, AWWA C207, BS4504, BS1560, BS, GB, ISO입니다 |
| NPT 90 팔꿈치 접속 형태 : | 용접 |
| 90 Deg SW 압력을 엘보우로 미세요 : | 소켓의 정력 압력을 확인하고 다음에 실을 뀄습니다 3000 파운드, 6000 파운드, 9000 파운드 |
| 공장과 식자재원산지정보 : | 유럽, 인도, 일본, 러시아인, 미국 |
| 클래스 2000년 | 명목상 관경 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| 비 | - | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| Ｆ | - | 3/4 | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 2 1/16 | 2 1/2 | 3 1/8 | |
| 위트 | - | 0.188 | 0.236 | 0.435 | 0.740 | 1.058 | 1.375 | 1.740 | 2.883 | 7.750 | 11.313 | 19.125 | |
클래스 3000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| 비 | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| Ｆ | 3/4 | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 1 3/4 | 2 1/16 | 2 1/2 | 3 1/8 | |
| 위트 | 0.250 | 0.290 | 0.500 | 0.750 | 1.188 | 1.988 | 2.235 | 3.000 | 4.930 | 7.375 | 13.588 | 19.063 | |
클래스 6000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| 비 | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | - | |
| Ｆ | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 1 3/4 | 2 1/16 | 2 1/2 | 3 1/8 | - | |
| 위트 | 0.250 | 0.640 | 0.500 | 1.438 | 2.188 | 2.785 | 4.688 | 5.750 | 9.500 | 15.000 | 30.563 | - | |
| NPS | 소켓 구멍 |
깊이 소켓 |
구멍 DIA |
소켓 WT |
신체 WT |
| 비 | Ｊ | Ｄ | Ｃ | Ｇ | |
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4.65 4.10 |
3.75 |
| 3/4 | 27.30 27.05 |
13 | 21.7 20.2 |
4.90 4.25 |
3.90 |
| 1 | 34.05 33.80 |
13 | 27.4 25.9 |
5.70 5.00 |
4.55 |
| 1.1/4 | 42.80 42.55 |
13 | 35.8 34.3 |
6.05 5.30 |
4.85 |
| 1.1/2 | 48.90 48.65 |
13 | 41.7 40.1 |
6.35 5.55 |
5.10 |
| 2 | 61.35 61.10 |
16 | 53.5 51.7 |
6.95 6.05 |
5.55 |
| 2.1/2 | 74.20 73.80 |
16 | 64.2 61.2 |
8.75 7.65 |
7.00 |
| 3 | 90.15 89.80 |
16 | 79.5 46.4 |
9.50 8.30 |
7.60 |
| 4 | 115.80 115.45 |
19 | 103.8 100.7 |
10.70 9.35 |
8.55 |
1-1/2 인치 소켓 316L 소켓 웰드 45 각도 엘보
2 인치 SW 6000# 배관 엘보 3000lb
3 인치 SW 3000# 304L 45 급 소켓 웰드 팔꿈치
3/4 Ｘ 1/2 인치 2000# SW 90 각도 엘보
1 인치 9000# 304L SS ASME B16.11 90 각도 엘보
2 인치 2000# 듀플렉스강 2205 안출된 소켓 웰드 팔꿈치 90 급
1/8 인치 150# 45 급 나선부 팔꿈치
1-1/2 인치 NPT Ｘ NPS 나선부이 팔꿈치 클래스 3000
1/8 인치 3000# 나선부 리듀싱 엘보
여성인 1/8 인치 6000# 90 각도 엘보는 빠져 나아갔습니다
1/4 Npt 90 각도 엘보
12 인치 스테인레스 강 90 급 나선부 팔꿈치
| NPS | 소켓 구멍 |
깊이 소켓 |
구멍 지름 |
소켓 벽 두께 |
신체 벽 두께 |
센터가 입각합니다 소켓의 A |
|
| 비 | Ｊ | Ｄ | Ｃ | Ｇ | 45' | ||
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4.65 4.10 |
3.75 | 11.5 | |
| 3/4 | 27.30 27.05 |
13 | 21.7 20.2 |
4.90 4.25 |
3.90 | 12.5 | |
| 1 | 34.05 33.80 |
13 | 27.4 25.9 |
5.70 5.00 |
4.55 | 14 | |
| 114 | 42.80 42.55 |
13 | 35.8 34.3 |
6.05 5.30 |
4.85 | 17 | |
| 112 | 48.90 48.65 |
13 | 41.7 40.1 |
6.35 5.55 |
5.10 | 21 | |
| 2 | 61.35 61.10 |
16 | 53.5 51.7 |
6.95 6.05 |
5.55 | 25 | |
| 212 | 74.20 73.80 |
16 | 64.2 61.2 |
8.75 7.65 |
7.00 | 29 | |
| 3 | 90.15 89.80 |
16 | 79.5 46.4 |
9.50 8.30 |
7.60 | 31.5 | |
| 4 | 115.80 115.45 |
19 | 103.8 100.7 |
10.70 9.35 |
8.55 | 41.5 | |
| NPS | 민 길이 스레드의 |
Dia 밖에 밴드의 |
민 WT |
센터·엔드형 | |
| 비 | Ｊ | Ｄ | Ｇ | 45' Ｃ |
|
| 1/2 | 10.9 | 13.6 | 38 | 4.09 | 25 |
| 3/4 | 12.7 | 13.9 | 46 | 4.32 | 28 |
| 1 | 14.7 | 17.3 | 56 | 4.98 | 33 |
| 1.1/4 | 17 | 18 | 62 | 5.28 | 35 |
| 1.1/2 | 17.8 | 18.4 | 75 | 5.56 | 43 |
| 2 | 19 | 19.2 | 84 | 7.14 | 44 |
| 2.1/2 | 23.6 | 28.9 | 102 | 7.65 | 52 |
| 3 | 25.9 | 30.5 | 121 | 8.84 | 64 |
| 4 | 27.7 | 33 | 152 | 11.18 | 79 |
| NPS | 민 길이 스레드의 |
Dia 밖에 밴드의 |
민 WT |
센터·엔드형 | |
| 비 | Ｊ | Ｄ | Ｇ | 45' Ｃ |
|
| 1/2 | 10.9 | 13.6 | 46 | 8.15 | 28 |
| 3/4 | 12.7 | 13.9 | 56 | 8.53 | 33 |
| 1 | 14.7 | 17.3 | 62 | 9.93 | 35 |
| 1.1/4 | 17 | 18 | 75 | 10.59 | 43 |
| 1.1/2 | 17.8 | 18.4 | 84 | 11.07 | 44 |
| 2 | 19 | 19.2 | 102 | 12.09 | 52 |
| 2.1/2 | 23.6 | 28.9 | 121 | 15.29 | 64 |
| 3 | 25.9 | 30.5 | 146 | 16.64 | 79 |
| 4 | 27.7 | 33 | 152 | 18.67 | 79 |

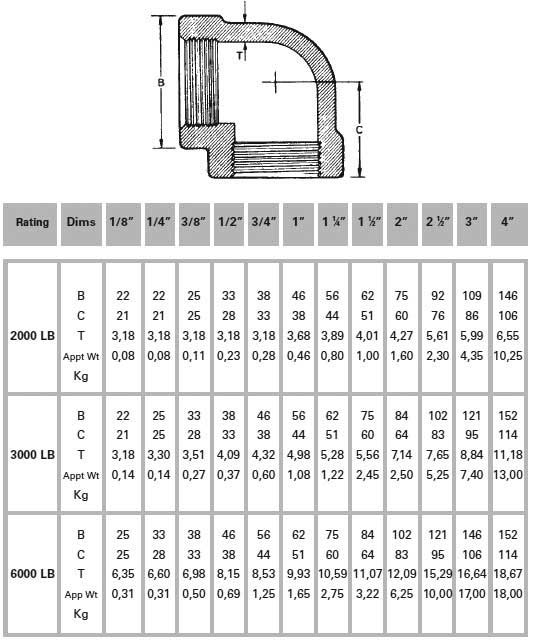

클래스 2000년 |
명사 상당어 파이프 사이즈 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| A | - | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | |
| 비 | - | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| 위트 | - | 0.198 | 0.283 | 0.500 | 0.773 | 1.013 | 1.550 | 2.180 | 3.140 | 6.500 | 10.925 | 26.675 | |
| 클래스 3000 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | |
| 비 | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| 위트 | 0.236 | 0.350 | 0.592 | 0.973 | 1.355 | 2.265 | 2.407 | 3.500 | 5.920 | 11.900 | 14.438 | 31.975 | |
| 클래스 6000 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 3/16 | 4 1/2 | |
| 비 | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | 6 | |
| 위트 | 0.250 | 0.625 | 1.023 | 1.625 | 2.625 | 3.500 | 6.750 | 7.500 | 13.438 | 20.875 | 39.050 | 38.000 | |
| NPS | 민 길이 스레드의 |
Dia 밖에 밴드의 |
민 WT |
센터·엔드형 | ||
| 비 | Ｊ | Ｄ | Ｇ | 90' A |
45' Ｃ |
|
| 1/2 | 10.9 | 13.6 | 46 | 8.15 | 38 | 28 |
| 3/4 | 12.7 | 13.9 | 56 | 8.53 | 44 | 33 |
| 1 | 14.7 | 17.3 | 62 | 9.93 | 51 | 35 |
| 1.1/4 | 17 | 18 | 75 | 10.59 | 60 | 43 |
| 1.1/2 | 17.8 | 18.4 | 84 | 11.07 | 64 | 44 |
| 2 | 19 | 19.2 | 102 | 12.09 | 83 | 52 |
| 2.1/2 | 23.6 | 28.9 | 121 | 15.29 | 95 | 64 |
| 3 | 25.9 | 30.5 | 146 | 16.64 | 106 | 79 |
| 4 | 27.7 | 33 | 152 | 18.67 | 114 | 79 |
