제품 상세 정보:
|
| 방법을 생산하세요: | 안출됩니다 | 표준: | BS4504 |
|---|---|---|---|
| 압력: | PN6,PN10 ;PN16 ;PN25 ;PN40 ;PN63 ;PN100 BS10 표 Ｄ, BS10 표 Ｅ | 크기 범위: | DN15-DN2000 |
| 플랜지 유형: | 플레이트 플랜지가 눈이 멀어 계속 미끄러집니다, 용접이 좁아지고 플랜지에 실을 뀄습니다 | 재료: | 탄소강 A105 ; C22.8 ; ST37.2 ; S235JR ; 스테인레스 강 304/304L ; 316/316L ; |
| 코팅: | 검은 페인트, 뜨겁게 직류 전기로 자극된 황색 도료, 추운 직류 전기로 자극되고 기름 | 포장: | 시이 훌륭한 합판 상자 또는 팔레트 |
| 하이 라이트: | 표 Ｈ 단조 플랜지 BS 4504,플랜지 BS 4504 PN6 PN10,BS10 표 Ｄ 플랜지 PN160 |
||

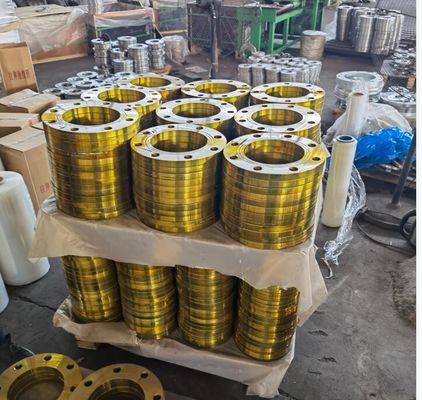

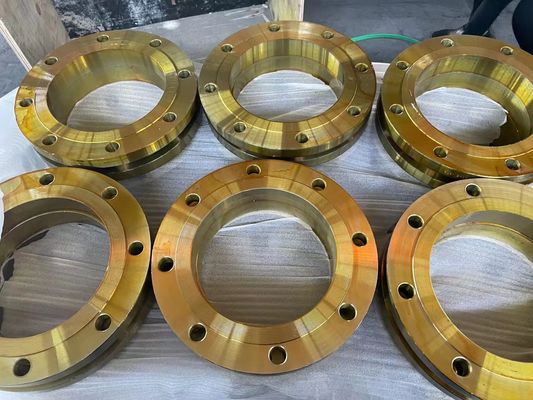

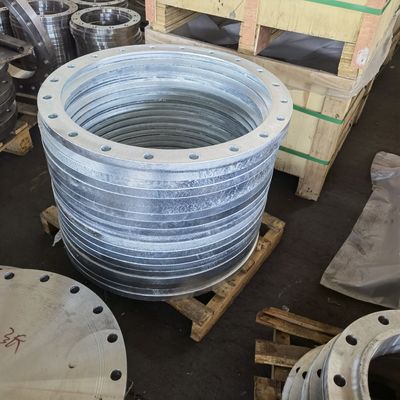

BS4504 PN10, PN16 플레이트 플랜지, 블라인드 슬립 온 및 용융 아연 도금 용접 넥 플랜지
제품 소개
| 생성물 | 열간 단조 강철 플랜지 |
| 표준 | BS4504 |
| 플랜지 유형 | 101 플레이트;105 블라인드;111 용접 목;112 슬립온;113 스레드 BS10 테이블 D, 이야기 E, 테이블 F, 테이블 H |
| 크기 범위 | DN10-DN2000 |
| 압력 | PN6;PN10, PN16, PN25, PN40, PN63, PN100 |
| 재료 | 탄소강 A105;C22.8;ST37.2;S235JR;스테인리스 스틸 304/304L ;316/316L; |
| 포장 | Seay 합판 케이스 또는 팔레트 |
생성물: 열간 단조 강철 플랜지
표준: BS4504
플랜지 유형: 101 플레이트;105 블라인드;111 용접 목;112 슬립온;113 스레드
크기 범위: DN10-DN2000
압력: PN6;PN10, PN16, PN25, PN40, PN63, PN100
재질: 탄소강 A105;C22.8;ST37.2;S235JR;스테인리스 스틸 304/304L ;316/316L;
포장: seay 합당한 합판 케이스 또는 깔판
| 명사 같은 | 외경 | 직경의 | 직경의 | 의 수 | 직경의 | 두께 | |||||||
| 파이프 크기 | 파이프 | 플랜지 | 볼트 서클 | 볼트 | 볼트 | ||||||||
| 1/2" | 21.3 | 95.3 | 66.7 | 4 | 12.7 | 4.8 | |||||||
| 3/4" | 26.7 | 101.6 | 73.0 | 4 | 12.7 | 4.8 | |||||||
| 1" | 33.4 | 114.3 | 82.6 | 4 | 12.7 | 4.8 | |||||||
| 1 1/4" | 42.2 | 120.7 | 87.6 | 4 | 12.7 | 6.4 | |||||||
| 1 1/2" | 48.3 | 133.4 | 98.4 | 4 | 12.7 | 6.4 | |||||||
| 2" | 60.3 | 152.4 | 114.3 | 4 | 15.9 | 7.9 | |||||||
| 2 1/2" | 73.0 | 165.1 | 127.0 | 4 | 15.9 | 7.9 | |||||||
| 삼" | 88.9 | 184.2 | 146.1 | 4 | 15.9 | 9.5 | |||||||
| 3 1/2" | 101.6 | 203.2 | 165.1 | 4 | 15.9 | 9.5 | |||||||
| 4" | 114.3 | 215.9 | 177.8 | 4 | 15.9 | 9.5 | |||||||
| 5" | 141.3 | 254.0 | 209.6 | 8 | 15.9 | 12.7 | |||||||
| 6" | 168.3 | 279.4 | 228.6 | 8 | 15.9 | 12.7 | |||||||
| 7" | 190.5 | 304.8 | 260.4 | 8 | 15.9 | 12.7 | |||||||
| 8" | 219.1 | 336.6 | 292.1 | 8 | 15.9 | 12.7 | |||||||
| 9" | 244.5 | 368.3 | 323.9 | 8 | 15.9 | 15.9 | |||||||
| 10" | 273.0 | 406.4 | 355.6 | 8 | 19.1 | 15.9 | |||||||
| 12" | 323.9 | 457.2 | 406.4 | 12 | 19.1 | 15.9 | |||||||
| 14" | 355.6 | 527.1 | 469.9 | 12 | 22.2 | 19.1 | |||||||
| 16" | 406.4 | 577.9 | 520.7 | 12 | 22.2 | 19.1 | |||||||
| 18" | 457.2 | 641.4 | 584.2 | 12 | 22.2 | 22.2 | |||||||
| 20" | 508.0 | 704.9 | 641.4 | 16 | 22.5 | 25.4 | |||||||
| 24" | 609.6 | 825.5 | 755.7 | 16 | 25.4 | 28.6 | |||||||
| 명사 같은 | 직경의 | 직경의 | 의 수 | 직경의 | 두께 | |||||
| 파이프 크기 | 플랜지 | 볼트 서클 | 볼트 | 볼트 | ||||||
| 1/2" | 95.3 | 66.7 | 4 | 12.7 | 6.4 | |||||
| 3/4" | 101.6 | 73.0 | 4 | 12.7 | 6.4 | |||||
| 1" | 114.3 | 82.6 | 4 | 12.7 | 7.1 | |||||
| 1 1/4" | 120.7 | 87.3 | 4 | 12.7 | 7.9 | |||||
| 1 1/2" | 133.4 | 98.4 | 4 | 12.7 | 8.7 | |||||
| 2" | 152.4 | 114.3 | 4 | 15.9 | 9.5 | |||||
| 2 1/2" | 165.1 | 127.0 | 4 | 15.9 | 10.3 | |||||
| 삼" | 184.2 | 146.1 | 4 | 15.9 | 11.1 | |||||
| 3 1/2" | 203.2 | 165.1 | 8 | 15.9 | 11.9 | |||||
| 4" | 215.9 | 177.8 | 8 | 15.9 | 12.7 | |||||
| 5" | 254.0 | 209.6 | 8 | 15.9 | 14.3 | |||||
| 6" | 279.4 | 228.6 | 8 | 19.1 | 17.5 | |||||
| 7" | 304.8 | 260.4 | 8 | 19.1 | 19.1 | |||||
| 8" | 336.6 | 292.1 | 8 | 19.1 | 19.1 | |||||
| 9" | 368.3 | 323.9 | 12 | 19.1 | 20.6 | |||||
| 10" | 406.4 | 355.6 | 12 | 19.1 | 22.2 | |||||
| 12" | 457.2 | 406.4 | 12 | 22.2 | 25.4 | |||||
| 14" | 527.2 | 469.9 | 12 | 22.2 | 25.4 | |||||
| 16" | 577.9 | 520.7 | 12 | 22.2 | 25.4 | |||||
| 18" | 641.4 | 584.2 | 16 | 22.2 | 28.6 | |||||
| 20" | 704.9 | 647.4 | 16 | 22.2 | 31.8 | |||||
| 24" | 825.5 | 755.7 | 16 | 25.4 | 38.1 | |||||
| 명사 같은 | 외경 | 직경 | 직경 | 의 수 | 직경의 | 두께 | |||||||
| 파이프 크기 | 파이프 | 플랜지 | 볼트 서클 | 볼트 | 볼트 | ||||||||
| 1/2" | 21.3 | 95.3 | 66.7 | 4 | 12.7 | 9.5 | |||||||
| 3/4" | 26.7 | 101.6 | 73.0 | 4 | 12.7 | 9.5 | |||||||
| 1" | 33.4 | 120.7 | 87.3 | 4 | 15.9 | 9.5 | |||||||
| 1 1/4" | 42.2 | 133.4 | 98.4 | 4 | 15.9 | 12.7 | |||||||
| 1 1/2" | 48.3 | 139.7 | 104.8 | 4 | 15.9 | 12.7 | |||||||
| 2" | 60.3 | 165.1 | 127.0 | 4 | 15.9 | 15.9 | |||||||
| 2 1/2" | 73.0 | 184.2 | 146.1 | 8 | 15.9 | 15.9 | |||||||
| 삼" | 88.9 | 203.2 | 165.1 | 8 | 15.9 | 15.9 | |||||||
| 3 1/2" | 101.6 | 215.9 | 177.8 | 8 | 15.9 | 19.1 | |||||||
| 4" | 114.3 | 228.6 | 190.5 | 8 | 15.9 | 19.1 | |||||||
| 5" | 141.3 | 279.4 | 235.0 | 8 | 19.1 | 22.2 | |||||||
| 6" | 168.3 | 304.8 | 260.4 | 12 | 19.1 | 22.2 | |||||||
| 7" | 190.3 | 336.6 | 292.1 | 12 | 19.1 | 22.2 | |||||||
| 8" | 219.1 | 368.3 | 323.9 | 12 | 19.1 | 25.4 | |||||||
| 9" | 244.5 | 406.4 | 355.6 | 12 | 22.2 | 25.4 | |||||||
| 10" | 273.0 | 431.8 | 381.0 | 12 | 22.2 | 25.4 | |||||||
| 12" | 323.0 | 489.0 | 438.2 | 16 | 22.2 | 28.6 | |||||||
| 14" | 355.6 | 552.5 | 495.3 | 16 | 25.4 | 31.8 | |||||||
| 16" | 406.4 | 609.6 | 552.5 | 20 | 25.4 | 31.8 | |||||||
| 18" | 457.2 | 673.1 | 609.6 | 20 | 28.6 | 34.9 | |||||||
| 20" | 508.0 | 736.6 | 673.1 | 24 | 28.6 | 38.1 | |||||||
| 24" | 609.6 | 850.9 | 781.1 | 24 | 31.8 | 41.3 | |||||||
| 명사 같은 | 직경 | 직경의 | 의 수 | 직경의 | 두께 | |||||||||||||
| 파이프 크기 | 플랜지 | 볼트 서클 | 볼트 | 볼트 | ||||||||||||||
| 1/2" | 114.3 | 82.6 | 4 | 15.9 | 12.7 | |||||||||||||
| 3/4" | 114.3 | 82.6 | 4 | 15.9 | 12.7 | |||||||||||||
| 1" | 120.78 | 87.3 | 4 | 15.9 | 14.3 | |||||||||||||
| 1 1/4" | 133.4 | 98.4 | 4 | 15.9 | 17.5 | |||||||||||||
| 1 1/2" | 139.7 | 104.8 | 4 | 15.9 | 17.5 | |||||||||||||
| 2" | 165.1 | 127.0 | 4 | 15.9 | 19.1 | |||||||||||||
| 2 1/2" | 184.2 | 146.1 | 8 | 15.9 | 19.1 | |||||||||||||
| 삼" | 203.2 | 165.1 | 8 | 15.9 | 22.2 | |||||||||||||
| 3 1/2" | 215.9 | 177.8 | 8 | 15.9 | 22.2 | |||||||||||||
| 4" | 228.6 | 190.5 | 8 | 15.9 | 25.4 | |||||||||||||
| 5" | 279.4 | 235.0 | 8 | 19.1 | 28.6 | |||||||||||||
| 6" | 304.8 | 260.4 | 12 | 19.1 | 28.6 | |||||||||||||
| 7" | 336.6 | 292.1 | 12 | 19.1 | 31.8 | |||||||||||||
| 8" | 368.3 | 323.9 | 12 | 19.1 | 31.8 | |||||||||||||
| 9" | 406.4 | 355.6 | 12 | 22.2 | 34.9 | |||||||||||||
| 10" | 431.8 | 381.0 | 12 | 22.2 | 34.9 | |||||||||||||
| 12" | 489.0 | 438.2 | 16 | 22.2 | 38.1 | |||||||||||||
| 14" | 552.5 | 495.3 | 16 | 25.4 | 41.3 | |||||||||||||
| 16" | 609.6 | 552.5 | 20 | 25.4 | 44.5 | |||||||||||||
| 18" | 673.1 | 609.6 | 20 | 28.6 | 47.6 | |||||||||||||
| 20" | 736.6 | 673.1 | 24 | 28.6 | 50.8 | |||||||||||||
| 24" | 850.9 | 781.1 | 24 | 31.8 | 57.2 | |||||||||||||
공칭 보어15 |
플랜지 직경(mm) |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
|---|---|---|---|---|---|---|
| 표 D | 3 3/4" / 95 | 2 5/8" / 67 | 4 | 1/2" | 9/16" / 14 | 3/8" / 10 |
| 표 E | 3 3/4" / 95 | 2 5/8" / 67 | 4 | 1/2" | 9/16" / 14 | 3/8" / 10 |
| 표 F | 3 3/4" / 95 | 2 5/8" / 67 | 4 | 1/2" | 9/16" / 14 | 3/8" / 10 |
| 표 H | 4 1/2" / 114 | 3 1/4" / 83 | 4 | 5/8" | 11/16" / 17 | 1/2" / 13 |
| 테이블 J | 4 1/2" / 114 | 3 1/4" / 83 | 4 | 5/8" | 11/16" / 17 | 5/8" / 16 |
| 테이블 K | 4 1/2" / 114 | 3 1/4" / 83 | 4 | 5/8" | 11/16" / 17 | 3/4" / 19 |
공칭 보어20 |
플랜지 직경 mm |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 4" / 102" | 2 7/8" / 73" | 4 | 1/2" | 9/16" / 14" | 3/8" / 10" |
| 표 E | 4" / 102" | 2 7/8" / 73" | 4 | 1/2" | 9/16" / 14" | 3/8" / 10" |
| 표 F | 4" / 102" | 2 7/8" / 73" | 4 | 1/2" | 9/16" / 14" | 3/8" / 10" |
| 표 H | 4 1/2" / 114" | 3 1/4" / 83" | 4 | 5/8" | 11/16" / 17" | 1/2" / 13" |
| 테이블 J | 4 1/2" / 114" | 3 1/4" / 83" | 4 | 5/8" | 11/16" / 17" | 5/8" / 16" |
| 테이블 K | 4 1/2" / 114" | 3 1/4" / 83" | 4 | 5/8" | 11/16" / 17" | 3/4" / 19" |
공칭 보어25 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 4 1/2" / 114 | 3 1/4" / 83 | 4 | 1/2" | 9/16" / 14 | 3/8" / 10 |
| 표 E | 4 1/2" / 114 | 3 1/4" / 83 | 4 | 1/2" | 9/16" / 14 | 3/8" / 10 |
| 표 F | 4 3/4" / 121 | 3 7/16" / 87 | 4 | 5/8" | 9/16" / 14 | 3/8" / 10 |
| 표 H | 4 3/4" / 121 | 3 7/16" / 87 | 4 | 5/8" | 11/16" / 17 | 9/16" / 14 |
| 테이블 J | 4 3/4" / 121 | 3 7/16" / 87 | 4 | 5/8" | 11/16" / 17 | 3/4" / 19 |
| 테이블 K | 5" / 127 | 3 3/4" / 95 | 4 | 5/8" | 11/16" / 17 | 7/8" / 22 |
공칭 보어32 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 4 3/4" / 121 | 3 7/16" / 87 | 4 | 1/2" | 9/16" / 14 | 1/2" / 13 |
| 표 E | 4 3/4" / 121 | 3 7/16" / 87 | 4 | 1/2" | 9/16" / 14 | 1/2" / 13 |
| 표 F | 5 1/4" / 133 | 3 7/8" / 98 | 4 | 5/8" | 11/16" / 17 | 1/2" / 13 |
| 표 H | 5 1/4" / 133 | 3 7/8" / 98 | 4 | 5/8" | 11/16" / 17 | 11/16" / 17 |
| 테이블 J | 5 1/4" / 133 | 3 7/8" / 98 | 4 | 5/8" | 11/16" / 17 | 3/4" / 19 |
| 테이블 K | 5 1/4" / 133 | 3 7/8" / 98 | 4 | 5/8" | 11/16" / 17 | 7/8" / 22 |
공칭 보어40 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 5 1/4" / 133 | 3 7/8" / 98 | 4 | 1/2" | 9/16" / 14 | 1/2" / 13 |
| 표 E | 5 1/4" / 133 | 3 7/8" / 98 | 4 | 1/2" | 9/16" / 14 | 1/2" / 13 |
| 표 F | 5 1/2" / 140 | 4 1/8" / 105 | 4 | 5/8" | 11/16" / 17 | 1/2" / 13 |
| 표 H | 5 1/2" / 140 | 4 1/8" / 105 | 4 | 5/8" | 11/16" / 17 | 11/16" / 17 |
| 테이블 J | 5 1/2" / 140 | 4 1/8" / 105 | 4 | 5/8" | 11/16" / 17 | 7/8" / 22 |
| 테이블 K | 6" / 152 | 4 1/2" / 114 | 4 | 3/4" | 7/8" / 22 | 1" / 25 |
공칭 보어50 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 6" / 152 | 4 1/2" / 114 | 4 | 5/8" | 11/16" / 17 | 9/16" / 14 |
| 표 E | 6" / 152 | 4 1/2" / 114 | 4 | 5/8" | 11/16" / 17 | 9/16" / 14 |
| 표 F | 6 1/2" / 165 | 5" / 127 | 4 | 5/8" | 11/16" / 17 | 5/8" / 16 |
| 표 H | 6 1/2" / 165 | 5" / 127 | 4 | 5/8" | 11/16" / 17 | 3/4" / 19 |
| 테이블 J | 6 1/2" / 165 | 5" / 127 | 4 | 3/4" | 7/8" / 22 | 1" / 25 |
| 테이블 K | 6 1/2" / 165 | 5" / 127 | 8 | 5/8" | 11/16" / 17 | 1" / 25 |
공칭 보어65 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 6 1/2" / 165 | 5" / 127 | 4 | 5/8" | 11/16" / 17 | 9/16" / 14 |
| 표 E | 6 1/2" / 165 | 5" / 127 | 4 | 5/8" | 11/16" / 17 | 9/16" / 14 |
| 표 F | 7 1/4" / 184 | 5 3/4" / 146 | 8 | 5/8" | 11/16" / 17 | 5/8" / 16 |
| 표 H | 7 1/4" / 184 | 5 3/4" / 146 | 8 | 5/8" | 11/16" / 17 | 3/4" / 19 |
| 테이블 J | 7 1/4" / 184 | 5 3/4" / 146 | 8 | 3/4" | 7/8" / 22 | 1" / 25 |
| 테이블 K | 7 1/4" / 184 | 5 3/4" / 146 | 8 | 3/4" | 7/8" / 22 | 1 1/8" / 29 |
공칭 보어80 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 8 1/2" / 216 | 7" / 178 | 4 | 5/8" | 11/16" / 17 | 11/16" / 17 |
| 표 E | 8 1/2" / 216 | 7" / 178 | 8 | 5/8" | 11/16" / 17 | 11/16" / 17 |
| 표 F | 9" / 229 | 7 1/2" / 191 | 8 | 5/8" | 11/16" / 17 | 3/4" / 19 |
| 표 H | 9" / 229 | 7 1/2" / 191 | 8 | 5/8" | 11/16" / 17 | 1" / 25 |
| 테이블 J | 9" / 229 | 7 1/2" / 191 | 8 | 3/4" | 7/8" / 22 | 1 3/8" / 35 |
| 테이블 K | 9 1/2" / 241 | 7 3/4" / 197 | 8 | 7/8" | 1" / 25 | 1 3/8" / 35 |
공칭 보어100 |
플랜지 직경 |
PCD |
볼트 |
볼트 크기 |
구멍 크기 |
두께 |
| 표 D | 8 1/2" / 216 | 7" / 178 | 4 | 5/8" | 11/16" / 17 | 11/16" / 17 |
| 표 E | 8 1/2" / 216 | 7" / 178 | 8 | 5/8" | 11/16" / 17 | 11/16" / 17 |
| 표 F | 9" / 229 | 7 1/2" / 191 | 8 | 5/8" | 11/16" / 17 | 3/4" / 19 |
| 표 H | 9" / 229 | 7 1/2" / 191 | 8 | 5/8" | 11/16" / 17 | 1" / 25 |
| 테이블 J | 9" / 229 | 7 1/2" / 191 | 8 | 3/4" | 7/8" / 22 | 1 3/8" / 35 |
| 테이블 K | 9 1/2" / 241 | 7 3/4" / 197 | 8 | 7/8" | 1" / 25 | 1 3/8" / 35 |
자주하는 질문
1. 우리는 누구인가?
우리는 중국 허베이에 기반을 두고 있으며 2001년부터 남아시아(7.69%), 남유럽(7.69%), 북유럽(7.69%), 중미(7.69%), 서유럽(7.69%), 동유럽에 판매합니다. 아시아(7.69%),중동(7.69%),오세아니아(7.69%),아프리카(7.69%),동남아시아(7.69%),동유럽(7.69%),남아메리카(7.69%),북미(7.69) %).우리 사무실에는 총 101-200명이 있습니다.
2. 품질을 어떻게 보장할 수 있습니까?
대량 생산 전에 항상 사전 생산 샘플;
선적 전에 항상 최종 검사;
3. 우리에게서 무엇을 살 수 있습니까?
플랜지, 팔꿈치, 파이프 피팅
4. 왜 다른 공급업체가 아닌 당사에서 구매해야 합니까?
없는
5. 어떤 서비스를 제공할 수 있습니까?
수락된 납품 기간: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, 특급 배송, DAF;
허용되는 지불 통화:USD,EUR,JPY,HKD,GBP,CNY;
허용되는 지불 유형: T/T, L/C, D/PD/A, 현금;
구사 가능한 언어:영어,중국어,러시아어
접촉:
영업 관리자: 애니
허베이 XINFENG 고압 플랜지 및 파이프 피팅 CO., LTD.
주소: 중국 허베이성 창저우시 멘촌현 061400
모바일:86 18031772012 (위챗, 왓츠앱)
전화: 86-317-6016612
이메일: info3@hbxfgj.com
스카이프: annie1989723
QQ:532326446
담당자: Miss. Mandy Liu
전화 번호: 0086 18903173335
팩스: 86-0317-6853077-6723871
