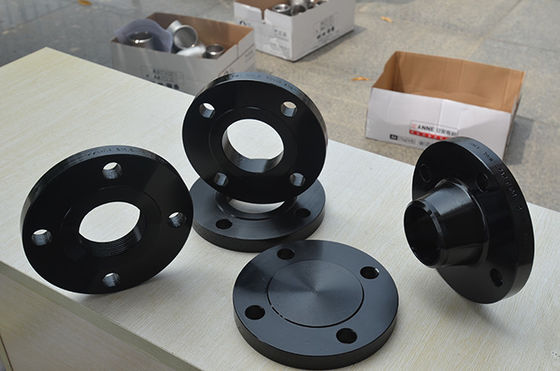

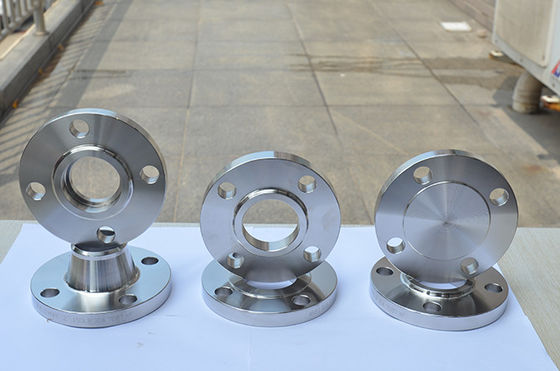

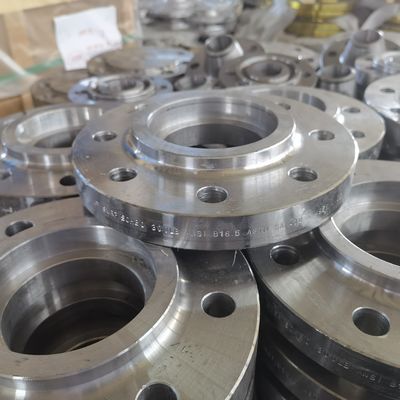

안출된 강철 플랜지 ANSI B16.5 ANSI B16.47은 목을 용접하는 겹치는 결합 바인드 소켓을 밟고 미끄러져 넘어집니다

충분한 세기를 제공하기 위해 안쪽과 바깥쪽을 파이프 위에서 슬리핑되고 그리고 나서 양쪽으로부터 용접하 누출을 방지하세요. 이 플랜지는 그것의 낮은 비용과 길이에 파이프를 줄일 때 그것이 더 적은 정확도를 요구한다는 또한 사실 때문에 많은 사용자들에 의해 웰드 목 대신에 사용됩니다. 슬립-온은 낮은 허브와 웰드 부착으로 인해 정상적으로 고응력 애플리케이션에서 사용되지 않습니다.

또한 높은 허브 플랜지 또는 끝이 좁아진 허브 플랜지로 알려져 연결부 결합 플랜지는 버트 용접함으로써 배관 시스템과 연결되도록 설계됩니다. 웰드 네크 플렌지는 배관이 높은 스트레스의 대상이고 하이-프레셔스 때 선호되거나 영하 /가 고온을 올렸습니다. 목 또는 허브가 그것이 용접되는 파이프와 플랜지에 있는 환경적 스트레스를 전하기 위해 돕습니다. 허브의 토대부터 버트 접합에 있는 벽 두께까지 두께의 느린 변화 이음은 플랜지의 중요한 보강을 제공합니다. 난기류와 부식은 파이프와 플랜지의 상응하는 구멍 내경으로 인해 감소됩니다. 이러한 플랜지는 유동의 어떤 제한이 없도록 결합 파이프의 ID와 일치하세요 지루합니다.

디자인에서, 그러나 파이프를 받아들이도록 카운트 보어된 구멍으로 슬립 온 플랜지와 유사합니다. 남아있는 구멍의 지름은 파이프의 내경과 같습니다. 플랜지의 허브의 주위에 있는 필릿 용접은 플랜지를 파이프에 부착했습니다. 선택적 간격 웰드는 높은 응력 응용에 적용될 수 있습니다. 그것의 큰 사용은 수력이고 증기계와 같은 고기압에 있습니다.

그들의 주요 장점이 그들이 용접 없이 파이프에 첨부될 수 있다는 것이라면서 특별한 상황을 위해 사용했습니다. 때때로 누설 방지 용접은 또한 나사 결합과 함께 사용됩니다. 대부분의 크기와 정력 압력에 이용할 수 있을지라도, 나사목 플랜지는 오늘 더 작은 관경에서 거의 독점적으로 사용됩니다. 나사목 플랜지는 파이프 위의 스레드를 줄이는 것 가능하지 않기 때문에 박벽 두께로 내보내는데 적합하지 않습니다.

슬립 온 플랜지와 거의 같지만 욕심 부리 랩 스텁엔드를 수용하기 위한 구멍과 플랜지 표면의 교차점에 있는 반지름. 이러한 플랜지는 파이프 위에서 미끄러지고, 그렇지 않았다면 용접되거나 그것에 고정되지 않습니다. 볼트결합 압력은 파이프 랩 (스텁엔드)의 뒤쪽에 반대하여 플랜지에서의 압력으로 가스킷으로 전송됩니다. 스텁엔드 위의 표면은 플랜지의 가스킷 표면을 형성합니다. 겹 이음점 플랜지는 표면들을 올리고 단일 연결이 양쪽 겹 이음점 플랜지와 파이프 스텁엔드를 요구합니다. 배관 시스템 중에 부분이 감사 또는 대체를 위해 빨리 그리고 쉽게 제거될 필요가 있는 곳에서 그들은 가장 잘 사용됩니다.

맹인플랜지는 구멍을 가지고 있지 않고, 배관 시스템 또는 베슬 개구를 차단하는데 사용됩니다. 그것의 설계는 선박에 대한 용이한 접근 또는 정밀검사 목적을 위한 배관 시스템을 허용합니다. 그것은 제조사의 선택에 있는 허브와 함께 공급될 수 있습니다. 내부 압력과 볼트 로딩의 관점에서, 특히 더 큰 크기에서, 맹인플랜지는 가장 대단히 응력을 가진 플랜지형입니다.
