DN5000 플랜지 AWWA C207 클래스 B B16.5 B16.47 블라인드 판 플랜지에 대한 DN10

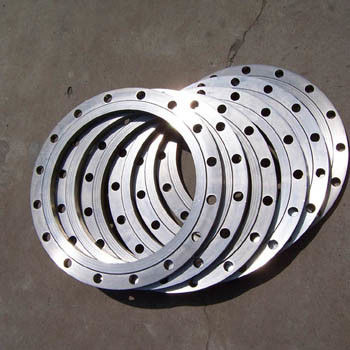

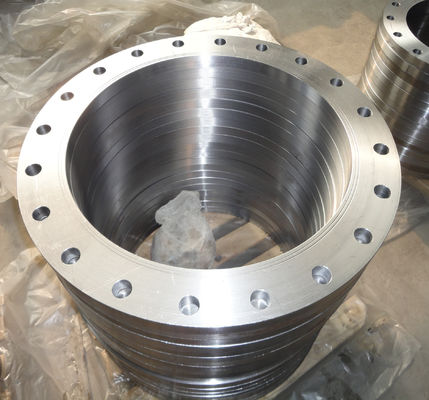

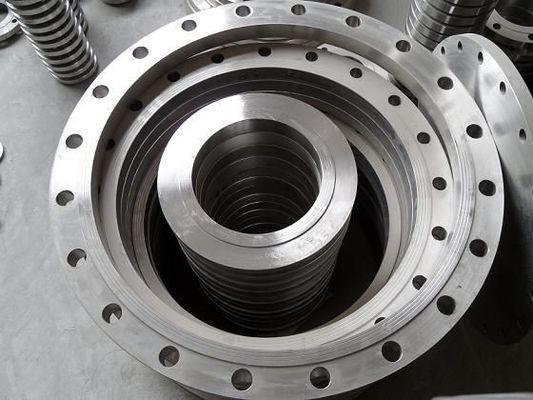

큰 이미지 : DN5000 플랜지 AWWA C207 클래스 B B16.5 B16.47 블라인드 판 플랜지에 대한 DN10

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	XF
인증:	ISO,PED,,ADW2000,CE
모델 번호:	1/2” - 72"

결제 및 배송 조건:

최소 주문 수량:	1Ton
가격:	NEGOCIATION
포장 세부 사항:	행위 우든 케이스, 팔레트, 또는 쿠서머스 요구로서
배달 시간:	30 일
지불 조건:	L/C, D/P, T/T
공급 능력:	달 당 10000TONS

접촉

DN5000 플랜지 AWWA C207 클래스 B B16.5 B16.47 블라인드 판 플랜지에 대한 DN10

설명

사이즈:	48″ (1200NB) DN10~DN5000에 대한 1/2″ (15 NB)	표준:	ANSI / ASME B16.5, 한 B16.47 시리즈와 비, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI 플랜지, ASME 플랜지, BS 플랜지,
압력:	150 파운드를 분류합니다, 300 파운드, 600 파운드, 900 파운드, 1500 파운드, 2500 파운드	코팅:	기름 검은 페인트, 앤티-러스트 페인트, 도금처리된 아연, 활성화된 노란 투명하고 춥고 뜨거운 하락
Type/ 플랜지 표면 타입을 연결시키세요:	부낸표면 (무선주파수), 링 타입 연결구 (RTJ), 편평면 (FF), 큰 암·숫 (LMF), 겹 이음점 얼굴 (LJF), 작은 암·숫 (SMF), 작은 발언, 큰 발언 & 홈,,	탄소강:	ASTM A105 ASME SA105
스테인레스 강:	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L	포장:	훈증 처리 또는 훈증 처리 합판 / 목재 팔레트 또는 케이스 없음
하이 라이트:	DN10 DN5000 B16.47 블라인드 플레이트 플랜지 , DN5000 awwa 클래스 b 플랜지 , DN5000 플랜지 AWWA C207 클래스 B

AWWA C207 플랜지 치수

AWWA는 American Water Works Association의 약자로 상수도 시스템의 주요 요구 사항을 식별하고 통합하는 비영리 기술 위원회입니다.저명한 사용자AWWA C207 플랜지 치수상수도, 폐수, 슬러리 및 플랜트 배관이 포함됩니다.이 플랜지는 저압 배관 시스템에 사용되기 때문에awwa c207 클래스 f 플랜지 ANSI 또는 ASME 단조 플랜지와 비교하여 효과적인 비용 절감 솔루션으로 입증된 표준입니다.이것들awwa c207 플랜지 치수 석유, 증기 또는 화학 응용 분야와 같은 산업에서 사용하도록 설계되었습니다.

AWWA C207 클래스 B 플랜지 중량 및 표준 확인

AWWA C207 플랜지

AWWA C207 플랜지 치수

AWWA C207 플랜지 표준

AWWA C207 스테인리스강 플랜지 제조업체, 공급업체 AWWA C207 탄소강 플랜지

AWWA 표준 제공 awwa c207 강관 플랜지음용수에만 사용하도록 의도된 특성.예를 들어, AWWA 플랜지의 등급은 대기 온도에서만 적용됩니다.AWWA 표준은 B, D, E, F로 표기된 플랜지 클래스를 다룹니다. 이러한 모든 클래스 중에서 일반적으로 사용되는 연결은 클래스 D입니다. ANSI와 달리 공칭 파이프 크기는awwa c207 클래스 d 블라인드 플랜지 3인치에서 약 144인치 사이입니다.모든 유형의 플랜지를 포함하는 ANSI 표준과 달리 AWWA 표준은 링 플랜지, 허브 유형 플랜지, 블라인드 플랜지 및 나사산 철 플랜지와 같은 유형의 플랜지만 포함합니다.

내용의 테이블

AWWA C207 플랜지 사양 차트

AWWA C207 플랜지 사이즈 차트	1/2″(15NB) ~ 48″(1200NB) DN10~DN5000
AWWA C207 플랜지 표준	ANSI/ASME B16.5, B16.47 시리즈 A 및 B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지, GOST 플랜지, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JIS B2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
유니	6바 10바 16바 25바 40바
KO	6바 10바 16바 25바 40바
AWWA C207 플랜지 압력 등급 ANSI	클래스 150LBS, 300LBS, 600LBS, 900LBS, 1500LBS, 2500LBS
DIN의 AWWA C207 플랜지 압력 계산	6바 10바 16바 25바 40바 / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
테스트 인증서	EN 10204/3.1B 원료증명서 100% 방사선 촬영 테스트 보고서 제3자 검사 보고서 등
코팅	오일 블랙 페인트, 녹 방지 페인트, 아연 도금, 노란색 투명, 냉간 및 용융 아연 도금
AWWA C207 플랜지의 가장 일반적인 유형	단조 / 나사산 / 나사산 / 플레이트
생산 기술	단조, 열처리 및 가공
연결 유형/ 플랜지 면 유형	Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove , , 그루브
특별한 디자인	당신의 그림에 따라 AS, ANSI, BS, DIN 및 JIS 15NB(1/2″) ~ 200NB(8″) 균등 및 축소 구성
기원	인도 / 서유럽 / 일본 / 미국 / 한국
제조사	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE 등 AWWA C207 플랜지: -BS 플랜지, EN 플랜지, API 6A 플랜지, ANSI 플랜지, ASME 플랜지, DIN 플랜지, EN1092-1 플랜지, UNI 플랜지, JIS/KS 플랜지, BS4504 플랜지, GB 플랜지, AWWA C207 플랜지, GOST 플랜지, PSI 플랜지 BS: BS4504, BS3293, BS1560, BS10 AS 2129: 표 D;표 E;표 H ANSI B16.5, ANSI B16.47 시리즈 A 및 B, MSS SP44, ASA, API-605, AWWA, 사용자 정의 도면 ANSI : ANSI B16.5, ANSI B16.47(API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 미국 표준(ANSI) 독일어(DIN) 영국 표준(BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 6, DIN 2633, DIN 2 DIN 2636, DIN 2637, DIN 2638 AWWA C207 플랜지 다른 표준: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
시험	직접 판독 분광기, 정수압 시험기, X선 검출기, UI 초음파 탐상기, 자분탐지기
장비	프레스 머신, 벤딩 머신, 푸싱 머신, 전동 베벨 머신, 샌드 블라스팅 머신 등

AWWA C207 플랜지의 사용 가능한 재료

탄소강	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 고수율 CS ASTM A694
스테인레스 스틸	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
합금강	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
인코넬	인코넬 600 인코넬 601 인코넬 625 인코넬 718 인코넬 x750
구리	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 등
구리 니켈	구리 니켈 90/10(C70600), 큐프로 니켈 70/30(C71500), UNS C71640
놋쇠	3602 / 2604 / H59 / H62 / 등
하스텔로이	하스텔로이 C276(UNS N10276), C22(UNS N06022), C4, C2000, B2, B3, X
모넬	모넬 400(UNS No. N04400), 모넬 500(UNS No. N05500)
합금 20	Carpenter® 20 합금, 합금 20Cb-3
알류미늄	5052 / 6061 / 6063 / 2017 / 7075 등
니켈	니켈 200, 니켈 201
듀플렉스	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
슈퍼 듀플렉스	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
인코로이	Incoloy 800, Incoloy 800H, Incoloy 800HT(UNS N08800), Incoloy 825(UNS N08825)
254 스모	SMO 254/6Mo, UNS S31254, DIN 1.4547
니모닉	니모닉 75, 니모닉 80A, 니모닉 90
기타 재료	주석 청동, Alumunum 청동, 납 청동
티탄	ASTM B381 티타늄 Gr.1 ASTM B381 티타늄 Gr.2 ASTM B381 티타늄 Gr.4 ASTM B381 티타늄 Gr.5 ASTM B381 티타늄 Gr.7

광범위한 AWWA C207 플랜지 재고, AWWA C207 익스팬더 플랜지 제조업체

AWWA C207 플랜지 치수

놈 사이즈		두께			교련			무게
	외경	에 미끄러	눈이 먼	구경	볼트 서클	구멍 직경	번호 구멍	에 미끄러	눈이 먼
	NS	NS	NS	NS	씨
4	10시	1.130	1.130	4.57	7.88	0.875	8	18	25
5	11시	1.210	1.210	5.66	9.25	0.875	8	22	33
6	12.50	1.310	1.310	6.73	10.62	0.875	12	30	46
8	15:00	1.310	1.310	8.73	13시	1.000	12	40	66
10	17.50	1.500	1.500	10.88	15.25	1.125	16	56	102
12	20.50	1.630	1.630	12.88	17.75	1.250	16	83	152
14	23.00	1.940	1.940	14.19	20.25	1.250	20	128	228
16	25.50	2.140	2.140	16.19	22.50	1.375	20	167	310
18	28.00	2.250	2.250	18.19	24.75	1.375	24	204	392
20	30.50	2.330	2.330	20.19	27:00	1.375	24	247	482
22	33.00	2.500	2.500	22.19	29.25	1.375	24	307	606
24	36.00	2.690	2.690	24.19	32.00	1.625	24	388	776
26	38.25	3.000	3.000	26.19	34.50	1.875	28	451	977
28	40.75	3.130	3.130	28.19	37:00	1.875	28	532	1156
30	43.00	3.150	3.166	30.19	39.25	1.875	28	586	1303
32	45.25	3.250	3.332	32.19	41.50	1.875	28	657	1518
34	47.50	3.380	3.475	34.19	43.50	1.875	28	741	1745년
36	50.00	3.460	3.671	36.19	46.00	2.125	32	802	2042
38	52.25	3.500	3.815	38.19	48.00	2.125	32	874	2317
40	54.25	3.630	3.982	40.19	50.25	2.125	36	937	2608
42	57.00	3.810	4.171	42.19	52.75	2.125	36	1103	3015
44	59.25	4.000	4.338	44.19	55.00	2.125	36	1237	3388
46	61.50	4.130	4.505	46.19	57.25	2.125	40	1344	3791
48	65.00	4.500	4.781	48.19	60.75	2.125	40	1718	4494
