평평한 표정 BS10 플랜지 ASME B16.47 ANSI B16.5 BS10 파이프 플레이트 플랜지

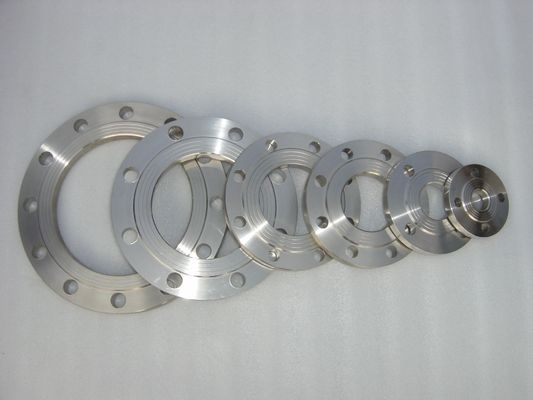

큰 이미지 : 평평한 표정 BS10 플랜지 ASME B16.47 ANSI B16.5 BS10 파이프 플레이트 플랜지

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	XF
인증:	ISO,PED,,ADW2000
모델 번호:	1/2 -48

결제 및 배송 조건:

최소 주문 수량:	1Ton
가격:	NEGOCIATION
포장 세부 사항:	행위 우든 케이스, 팔레트, 또는 쿠서머스 요구로서
배달 시간:	30 일
지불 조건:	L/C, D/P, T/T
공급 능력:	달 당 10000TONS

접촉

평평한 표정 BS10 플랜지 ASME B16.47 ANSI B16.5 BS10 파이프 플레이트 플랜지

설명

타입:	BS 10 플랜지	사이즈:	12 " 48″ (1200NB)에 대한 (15 NB)
BS:	BS4504, BS4504, BS1560, BS10	코팅 / 표면 처리:	앤티-러스트 페인트, 오일 블랙 페인트가 도금처리된 투명한, 아연을 노랗게 합니다, 냉온 하락이 활성화했습니다
플랜지 표면 타입:	편평면 (FF)가 표면 (무선주파수), 링 조인트 (RJT)를 올립니다	재료:	탄소강 P250gh, ASTM 182, 240 Ｆ 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,
용법 / 애플리케이션:	유전, 해양, 수도 시스템, 조선, 천연 가스, 전력, 파이프 프로젝트 등
하이 라이트:	평평한 표정 BS10 플랜지 , ASME B16.47 bs10 표 Ｅ flange , B16.5 BS10 파이프 플레이트 플랜지

평면 BS 10 플랜지, ASME B16.47/ANSI B16.5 BS 10 플랜지, BS 10 플레이트 플랜지

BS 4504는 파이프, 밸브 및 피팅과 함께 사용되는 플랜지에 대한 영국 표준입니다.표준 BS 4504에 따라 생산된 플랜지는 PN으로 지정됩니다.표준에 따라 강철, 주철 및 구리 합금과 같은 다양한 합금을 사용할 수 있습니다.BS 4504 플랜지.에 대한 PNbs 4504 단조 플랜지, 이는 Pressure Nominale 범위의 약자입니다. 범위는 PN 2.5에서 PN 40입니다. 반면 플랜지는 최대 DN4000 범위의 크기로 생산됩니다.이외에bs 4504 pn10 플랜지 치수, BS 4504는 또한 볼트 크기, 공차, 페이싱, 나사산, 마킹 및 볼트 체결 재료와 같은 다른 매개변수를 지정합니다.또한 표준은 관련 압력/온도 등급과 함께 플랜지 재질도 고려합니다.

BS 4504 플랜지

BS 4504 플랜지 치수

BS 4504 플랜지 표준

BS 4504 스테인리스강 플랜지 제조업체, BS 4504 탄소강 플랜지 공급업체

DIN 및 JIS 표준과 유사한 압력 등급 등급 bs 4504 pn16 플랜지클래스 150에서 클래스 2500의 범위입니다. 내식성이 추가되어야 하는 경우 구매자는 이러한 플랜지의 표면을 처리하도록 주문할 수 있습니다.더 인기 있는 마감재에는 용융 아연 도금, 녹 방지 마감 및 아연 코팅이 포함됩니다.일반적으로 표면 처리BS 4504 PN16 플랜지 용융 아연 도금 공정으로 수명, 성능 및 내식성 특성 측면에서 훨씬 더 나은 결과를 얻을 수 있습니다.

내용의 테이블

BS 4504 플랜지의 사양 차트

BS 4504 플랜지 크기 차트	1/2″(15NB) ~ 48″(1200NB) DN10~DN5000
BS 4504 플랜지 표준	ANSI/ASME B16.5, B16.47 시리즈 A 및 B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지, GOST 플랜지, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JIS B2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
유니	6바 10바 16바 25바 40바
KO	6바 10바 16바 25바 40바
BS 4504 플랜지 압력 등급 ANSI	클래스 150LBS, 300LBS, 600LBS, 900LBS, 1500LBS, 2500LBS
BS 4504 DIN의 플랜지 압력 계산	6바 10바 16바 25바 40바 / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
테스트 인증서	EN 10204/3.1B 원료증명서 100% 방사선 촬영 테스트 보고서 제3자 검사 보고서 등
코팅	오일 블랙 페인트, 녹 방지 페인트, 아연 도금, 노란색 투명, 냉간 및 용융 아연 도금
BS 4504 플랜지의 가장 일반적인 유형	단조 / 나사산 / 나사산 / 플레이트
생산 기술	단조, 열처리 및 가공
연결 유형/ 플랜지 면 유형	Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove , , 그루브
특별한 디자인	당신의 그림에 따라 AS, ANSI, BS, DIN 및 JIS 15NB(1/2″) ~ 200NB(8″) 균등 및 축소 구성
유래	인도 / 서유럽 / 일본 / 미국 / 한국
제조사	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE 등 BS 4504 플랜지: -BS 플랜지, EN 플랜지, API 6A 플랜지, ANSI 플랜지, ASME 플랜지, DIN 플랜지, EN1092-1 플랜지, UNI 플랜지, JIS/KS 플랜지, BS4504 플랜지, GB 플랜지, AWWA C207 플랜지, GOST 플랜지, PSI 플랜지 BS: BS4504, BS3293, BS1560, BS10 AS 2129: 표 D;표 E;표 H ANSI B16.5, ANSI B16.47 시리즈 A 및 B, MSS SP44, ASA, API-605, AWWA, 사용자 정의 도면 ANSI : ANSI B16.5, ANSI B16.47(API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 미국 표준(ANSI) 독일어(DIN) 영국 표준(BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 6, DIN 2633, DIN 2 DIN 2636, DIN 2637, DIN 2638 BS 4504 플랜지 다른 표준: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
테스트	직접 판독 분광기, 정수압 시험기, X선 검출기, UI 초음파 탐상기, 자분탐지기
장비	프레스 머신, 벤딩 머신, 푸싱 머신, 전동 베벨 머신, 샌드 블라스팅 머신 등

BS 4504 플랜지의 사용 가능한 재료

탄소강	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 고수율 CS ASTM A694
스테인레스 스틸	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
합금강	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
인코넬	인코넬 600 인코넬 601 인코넬 625 인코넬 718 인코넬 x750
구리	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 등
구리 니켈	구리 니켈 90/10(C70600), 큐프로 니켈 70/30(C71500), UNS C71640
놋쇠	3602 / 2604 / H59 / H62 / 등
하스텔로이	하스텔로이 C276(UNS N10276), C22(UNS N06022), C4, C2000, B2, B3, X
모넬	모넬 400(UNS No. N04400), 모넬 500(UNS No. N05500)
합금 20	Carpenter® 20 합금, 합금 20Cb-3
알류미늄	5052 / 6061 / 6063 / 2017 / 7075 등
니켈	니켈 200, 니켈 201
듀플렉스	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
슈퍼 듀플렉스	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
인코로이	Incoloy 800, Incoloy 800H, Incoloy 800HT(UNS N08800), Incoloy 825(UNS N08825)
254 스모	SMO 254/6Mo, UNS S31254, DIN 1.4547
니모닉	니모닉 75, 니모닉 80A, 니모닉 90
기타 재료	주석 청동, Alumunum 청동, 납 청동
티탄	ASTM B381 티타늄 Gr.1 ASTM B381 티타늄 Gr.2 ASTM B381 티타늄 Gr.4 ASTM B381 티타늄 Gr.5 ASTM B381 티타늄 Gr.7

광범위한 BS 4504 플랜지, BS 4504 PN16 익스팬더 플랜지 제조업체 재고

BS 4504 플랜지의 치수

DN	디	C1	C2	H1	H2	H3	아르 자형	ㅏ	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	삼	17,2	28	30	18	40	2
15	95	14	14	20	35	6	삼	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	삼
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	삼
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	삼
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	삼
100	220	22	20	40	52	12	6	114,3	130	140	116	162	삼
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	삼
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	삼
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	삼
250	405	29	26	46	70	16	10	273	288	298	276,5	320	삼
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	–	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	–	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	–	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	–	1115	5
1200	1485	98	48	–	130	30	12	1220,0	1260	–	–	1330	5
1400	1685년	–	52	–	145	30	12	1420,0	1465	–	–	1530	5
1600	1930년	–	58	–	160	35	12	1620,0	1668	–	–	1750년	5
DN	디	C1	C2	H1	H2	H3	아르 자형	ㅏ	N1	N2	B1	d1	f1
