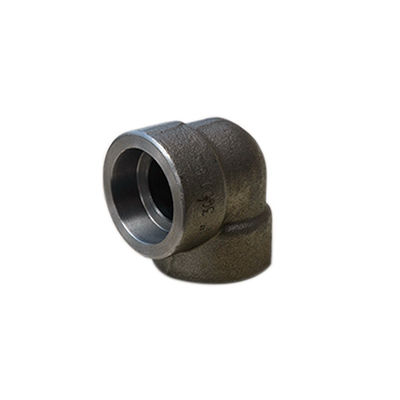

제품 상세 정보:
|
| 제품: | 단조 스틸 엘보 ASME B16.11 3000LB | 재료: | ASTM A105; ASTM A105; A182 F304; A182 F304; F304L; F304L; |
|---|---|---|---|
| 합동 유형: | Threaded; 스레드; Socket weld 소켓 용접 | 압력: | 2000LB; 3000LB; 6000LB; 9000LB |
| 타입: | 90도, 45도, | 기교: | 위조되는 던지기 |
| 하이 라이트: | 45DEG 안출된 사람을 밀치고 나가는 힘,90DEG 안출된 사람을 밀치고 나가는 힘,3000LB ASME B16.11 팔꿈치 |
||
맞대기 용접은 관 이음쇠에 용접의 가장 일반적 형태 중 하나입니다. 맞대기 용접은 맞춤이 더 강한 연결에서 용접 결과로 설비될 수 있게 허락합니다. 나선부의 피팅은 용접이 가능하지 않거나 발탁되지 않은 핸디에 들어옵니다. 보통 내보내고 가지고 있고 스레드와 맞춤이 암나사산을 가지고 있게 합니다. 어떠한 제품의 가압 능력을 보여주는 클래스가 있습니다. 그 둘은 스레드의 도움으로 적합해집니다. 수업 3000은 고압 수업입니다. 그래서 계층 3000 나선부이고 맞대기 용접 맞춤 사이의 차이는 정말로 스레드입니다.
제품 설명 :
| 명목상 관경 | 팔꿈치, Tee를 마치기 위한 센터는 A를 넘습니다 | 센터가 45o 팔꿈치 Ｃ를 마칩니다 | 밴드 Ｈ의 외부 직경 | 최소 벽 두께 Ｇ | 실길이 민 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 비 | Ｌ2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 11/16 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1/8 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | 1-5/16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1/8 | 1-5/16 | 3/4 | 7/8 | 1 | 1 | 1-5/16 | 1-1/2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1/8 | 1-5/16 | 1-1/2 | 7/8 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5/16 | 1-1/2 | 1-3/4 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | 2-3/16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1/2 | 1-3/4 | 2 | 1-1/8 | 1-5/16 | 1-3/8 | 1-13/16 | 2-3/16 | 2-7/16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1/4 | 1-3/4 | 2 | 2-3/8 | 1-15/16 | 1-3/8 | 1-11/16 | 2-3/16 | 2-7/16 | 2-31/32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1/2 | 2 | 2-3/8 | 2-1/2 | 1-3/8 | 1-11/16 | 1-23/32 | 2-7/16 | 2-31/32 | 3-5/16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3/8 | 2-1/2 | 3-3/4 | 1-11/16 | 1-23/32 | 2-1/16 | 2-31/32 | 3-5/16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1/2 | 3 | 3-1/4 | 3-3/4 | 2-1/16 | 2-1/16 | 2-1/2 | 3-5/8 | 4 | 4 | .221 | .301 | .602 | .932 | 1.138 |
| 3 | 3-3/8 | 3-3/4 | 4-3/16 | 2-1/2 | 2-1/2 | 3-1/8 | 4-5/16 | 4-3/4 | 4-3/4 | .236 | .327 | .655 | 1.016 | 1.200 |
| 4 | 3-3/16 | 4-1/2 | 4-1/2 | 3-1/8 | 3-1/8 | 3-1/8 | 5-3/4 | 5 | 6 | .258 | .368 | .735 | 1.094 | 1.300 |
| 기술 | 클래스 지정 | ||
| 클래스 3000 | 클래스 6000 | 클래스 9000 | |

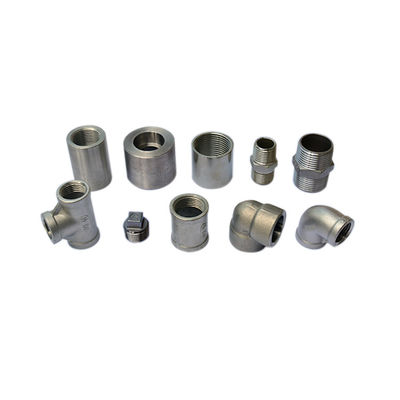

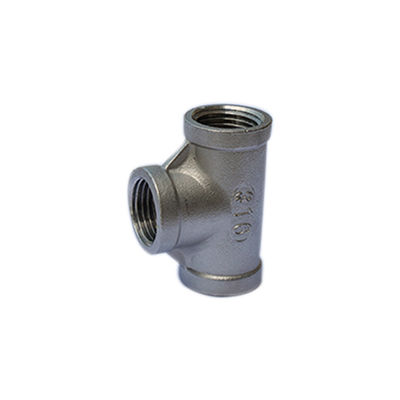

| 팔꿈치 45와 90 도, TEE, 크로스, 결합, 반쪽 커플링, 마지막 또는 파이프 캡 |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 관경 벽 두께에 의해 |
SCH 80 / XS | SCH 160 | XXS |
