제품 상세 정보:
|
| 탄소강: | A234WPB | 강철 SS: | 304L, 316L |
|---|---|---|---|
| 타입: | LR, SR | 정도: | 45' 90' 180' |
| 코팅: | 앤티-러스트 기름, 흑색 도장 | ||
| 하이 라이트: | 316L ASTM A234 강관 팔꿈치,304L 45 급 직류 전기로 자극된 팔꿈치,A234 WPB는 90 각도 엘보를 활성화했습니다 |
||
모양에 따라 직선 및 축소 팔꿈치가 있습니다.
각도에 따라 일반적으로 45도, 90도 및 180도 팔꿈치가 있습니다.
반경을 기준으로 긴 반경(1.5D)과 짧은 반경(1D) 엘보우가 있습니다.
연결을 위해 다음과 같이 나눌 수 있습니다. 소켓 용접 팔꿈치, 맞대기 용접 팔꿈치 및 스레드 팔꿈치.

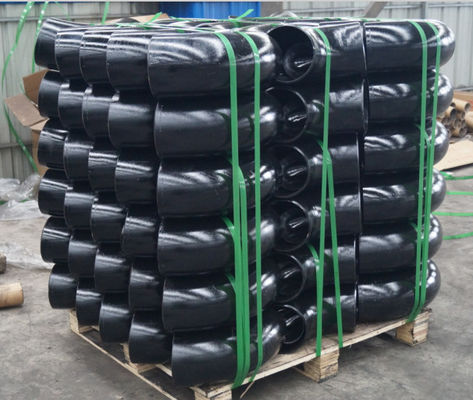

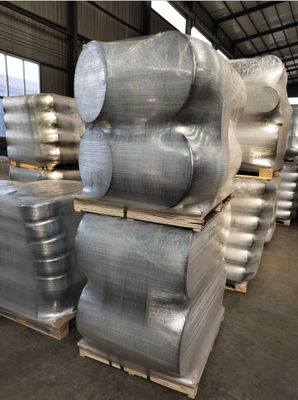

우리는 모든 탄소강 맞대기 용접 피팅을 이름, 등급, 열 번호, 크기, 표준 및 일정 두께로 표시했습니다.90도 ASTM A234 WPB 엘보의 블라스팅, 페인팅 및 마킹이 완료된 후 당사 작업자는 플라스틱 폼으로 포장하고 나무 케이스 또는 팔레트에 포장했습니다.
수량과 제품 ID를 쉽게 식별할 수 있도록 패키지 외부에 투명 라벨이 부착되어 있습니다.
| 국민연금 | 외경 NS |
90° 롱 라드 중앙에서 끝까지 NS |
45° 롱 라드 중앙에서 끝까지 NS |
90° 3D 중앙에서 끝까지 NS |
45° 3D 중앙에서 끝까지 NS |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 삼 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829년 | 757 |
| 26 | 660 | 991 | 406 | 1981년 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829년 | 759 | 3658 | 1516 |
탄소강 45도 엘보 및 탄소강 90도 엘보 치수는 달리 표시되지 않는 한 밀리미터 단위입니다.벽 두께(t)는 고객이 지정해야 합니다.
맞대기 용접 팔꿈치의 치수 공차 - 45° 및 90° - LR 및 3D - ASME B16.9
| 공칭 파이프 크기 | 1/2 ~ 2.1/2 | 3 ~ 3.1/2 | 4 | 5에서 8 |
| 외경 베벨에서 (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| 끝에서 내경 | 0.8 | 1.6 | 1.6 | 1.6 |
| 센터 투 엔드 LR(A/B) | 2 | 2 | 2 | 2 |
| 센터 투 엔드 3D(A/B) | 삼 | 삼 | 삼 | 삼 |
| 공칭 파이프 크기 | 10~18 | 20~24 | 26~30 | 32 ~ 48 |
| 외경 베벨에서 (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| 끝에서 내경 | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| 센터 투 엔드 LR(A/B) | 2 | 2 | 삼 | 5 |
| 센터 투 엔드 3D(A/B) | 삼 | 삼 | 6 | 6 |
| 벽 두께(t) | 호칭 벽 두께의 87.5% 이상 |
|||
ASTM A234 WPB 팔꿈치 치수
표준: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
직경: DN20 ~ DN1500/ 3/4" ~ 60"
일정: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
반경: 짧은 반경(SR) 및 긴 반경(LR)
유형: 이음새가 없고 용접되는
표면: 흑색 프라이머, 아연도금
