제품 상세 정보:
|
| 탄소강: | P245GH ;P250GH ;A105 ;SS400 ;ST37.2 | 스테인리스: | F304 ;F304L ;F316 ;F316L |
|---|---|---|---|
| 사이즈: | 1/2 -48 | 압력: | 150#;300#;600#;900#;1500#;2500# |
| 표면 처리: | 검정색 ;노랑색 ;앤티-러스트 오일 ;가온은 활성화되는 것으로 하강했습니다 | 용법: | 유전, 해양, 수도 시스템, 조선, 천연 가스, 전력, 파이프 프로젝트 등 |
| 하이 라이트: | ST37.2 탄소 강관 플랜지,SS400 탄소 강관 플랜지,48 인치 탄소강 단조 플랜지 |
||

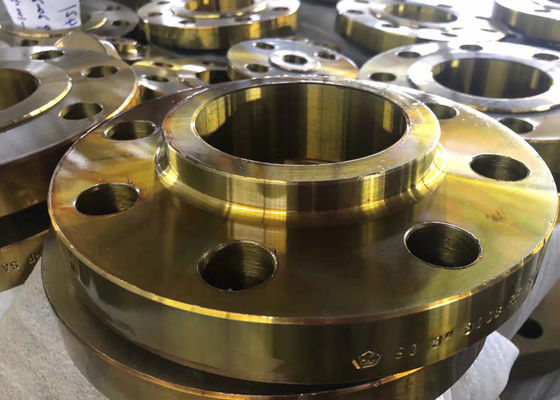

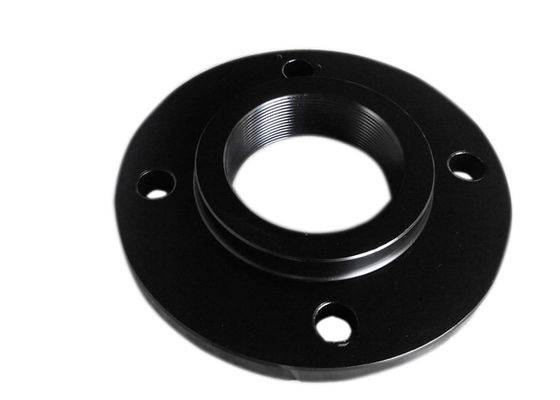

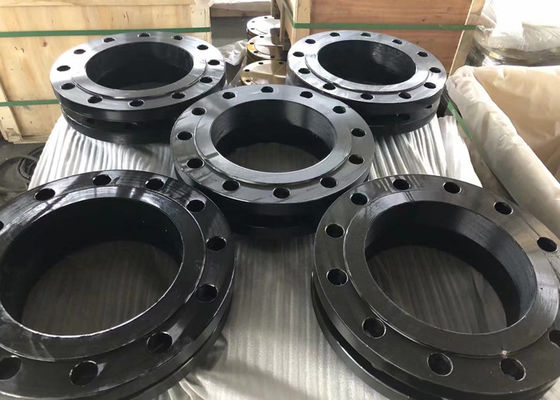

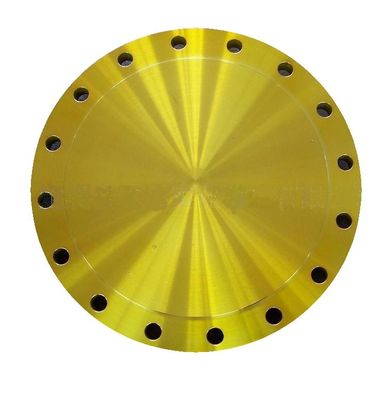

탄소강 플랜지 Ansi B16.5 & Asme B16.47 용접 목 블라인드에 검정색 노란색 색상 슬립
에 미끄러 플랜지는 널리 사용되는 파이프 플랜지 유형입니다.배관 끝단 위로 미끄러져 제자리에 용접되는 플랜지 유형입니다.이 플랜지는 저압 응용 분야에 이상적입니다.이들은 다른 파이프에 쉽게 장착되고 용접됩니다.용접은 이러한 파이프의 제조 비용을 줄입니다.다양한 크기와 용도로 사용할 수 있습니다.

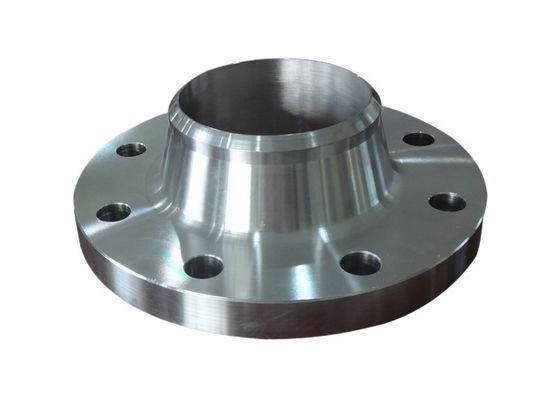

웰드 넥 플랜지는 맞대기 용접으로 배관 시스템에 결합되도록 설계되었습니다.WN 플랜지는 긴 목 때문에 상대적으로 비싸지 만 높은 응력 적용 분야에 선호됩니다.넥 또는 허브는 응력을 파이프에 전달하여 Welding-Neck 플랜지 베이스의 응력 집중을 줄입니다.허브 베이스에서 맞대기 용접부의 벽 두께로의 점진적인 두께 변화는 Weld Neck 플랜지의 중요한 보강을 제공합니다.Weld-Neck 플랜지의 구멍은 파이프의 구멍과 일치하여 난류와 침식을 줄입니다.
| 사양(최신판) | 항목 형식 | 압력 등급 | 크기 범위 |
| ASME/ANSI B16.5 | 블라인드, 웰드 넥, 슬립온, 소켓 용접, 나사산 및 랩 조인트 플랜지 | 150 ~ 2500LBS | 26" ~ 60" |
| 150 ~ 1500LBS | 26" ~ 48" | ||
| ASME/ANSI B16.47 | 오리피스 플랜지(Weld Neck, Slip-on, Threaded) | 75 ~ 300LBS | 1/2" ~ 12" |
| 400, 600LBS | 26" ~ 60" | ||
| 900LBS | 26" ~ 48" | ||
| ASME/ANSI B16.36 | 오리피스 플랜지(Weld Neck, Slip-on, Threaded) | 300 ~ 2500LBS | 1" ~ 12" |
| EN 1092-1 / DIN / BS 4504 플랜지 | 01(플레이트 플랜지), 02(유형 32-37용 루스 플레이트 플랜지), 04(유형 34용 루스 플레이트 플랜지), 05(블라인드 플랜지), 11(웰드넥 플랜지), 12(허브형 슬립온 플랜지) , 13(허브 | PN2.5 ~ PN16 | 10mm ~ 1800mm |
| PN25 | 10mm ~ 1000mm | ||
| PN40 | 10mm ~ 600mm | ||
| PN63 | 10mm ~ 400mm | ||
| PN100 | 10mm ~ 350mm | ||
| PN160, PN250 | 10mm ~ 300mm | ||
| PN320 | 10mm ~ 250mm | ||
| PN400 | 10mm ~ 200mm | ||
| 학사 10 | 블라인드, 슬립온 및 웰딩 넥 플랜지 | 표-A, D, E, F, H, J, K, R, S, T | 15mm ~ 600mm |
| ASME/ANSI B16.9/MSS SP-43 | 스터브 엔드 - 유형:A, B, C(짧은 패턴) | S10, S40, S80 | ½” ~ 24” |
참고: API-605, UNI, AWWA 및 고객의 맞춤형 도면과 같은 다른 표준에 따라 제조할 수도 있습니다.
Flange Face Type: Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ), Large Raised face (LRF)
코팅/표면 처리(해당되는 경우): 방청 도료, 유흑색 도료, 황색 투명, 아연 도금, 냉간 및 용융 아연 도금
