TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지

TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지
TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지

큰 이미지 :  TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지

제품 상세 정보:
원래 장소: 중국
브랜드 이름: XF
인증: ISO, CE
모델 번호: XF-FLANGE016
결제 및 배송 조건:
최소 주문 수량: 2Tons
가격: USD1160/TON TO USD2270/TON
포장 세부 사항: 합판 상자와 깔판
배달 시간: 10-45 일
지불 조건: L/C, D/P, T/T
공급 능력: 5000TONS/MONTH

TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지

설명
재료: 탄소강 ST37.2, 탄소강 S235JR, P245GH, SS304/L, SS316/L 압력: PN6, PN10, PN16, PN25, PN40, PN63, PN100
표준: ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA 클래스 D, DIN, EN1092-1 타입: WN 플랜지, 그렇게 플랜지, 맹인플랜지, SW 플랜지, 플레이트 플랜지, 겹치는 결합 플랜지
사이즈: 1/2 내지 80, 0.5 인치 내지 80 인치 표면 처리: 흑색 도장, 활성화한 노란 그림, 앤티-러스트 기름
밀봉 전면 플랜지: RISED FACE (RF), FLAT FACE (FF), RING JOINT TYPE (RTJ) 패키지: 바다 훌륭한 합판 상자 / 팔레트
가격 기간: FOB, CIF, CFR 생산 기간: 30 일 이내에 60 톤 보다 더 덜, 60 톤 50 일 보다 더
증명서: PED, ISO
하이 라이트:

TYPE11 플랜지 EN1092-1

,

DIN2633 PN16 WN 플랜지

,

ST37.2 강철 단조 플랜지

플랜지 EN1092-1 TYPE11 플랜지 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지



1, 플랜지의 단일의 시리즈에 대한 이 유럽 표준은 DN 10부터 DN 4000까지 PN 선임 PN 2.5에서 PN 100과 공칭 크기에서 순환 강철 플랜지에 대한 요구를 상세화합니다. 이 표준은 플랜지형과 그들의 직면, 차원을 명시합니다. 허용한도. 스레딩. 볼트 크기. 플랜지 조인팅 표면 표면가공도. 마킹. 재료. pressure/ 온도 정격과 대략 플랜지 매스. 이 표준은 돌음으로써 봉 스톡으로부터 만들어진 플랜지 또는 판형 재질로부터 만들어진 유형 11, 12와 13의 플랜지에 적용되지 않습니다.



이 유럽 표준이 날짜가 기입되거나 기일이 없는 것으로 결합하는 2, 규범적 참조는 다른 푸비니차턴스로부터 조항에 참조 사항을 답니다. 이러한 규범 참조는 인용되고에서 그 적절하 문자와 푸비니차턴스의 장소가 앞으로 목록화됩니다. 지나간 내용 참조를 위한, 개정 또는 개정에 의해 T에서 통합될 때 단지 이 유럽 표준에 대한 어떠한 출판물 appy에 대한 후속 개정 또는 어떠한 출판물 appy의 개정. 기한없는 대조를 위해 출판물의 가장 아테스트 판은 앱이리 (인치우딩 개정)를 언급했습니다.



EN1092-1 플랜지
재료 : 1. 스테인레스 강 ASTM / ASME A/SA182 F304, F304L, F316, F316L, ASTM / ASME A/SA351 CF8, CF3, CF8M,
CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409
2. 탄소강 ASTM / ASME A/SA105 A/SA105N & A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619
차원 : EN 1092-1
사이즈 : DN10 ~ DN4000
압력 : PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
아니오 타이핑하세요. : 종류 계속) 용접, 플레이트 칼라에 또는 랩핑된 관구 마개를 위한 웰드와 종류 02 들판 플랜지, 웰드 목깃과 종류 04 들판 플랜지, 종류 05 맹인플랜지, 종류 11 웰드 네크 플렌지, 용접을 위한 플랜지 위의 종류 12 허브 하락, 종류 13 허브 나선부 플랜지, 종류 21 통합 플랜지, 플레이트 칼라 위의 종류 32 웰드, 종류 33 랩핑된 관구 마개, 종류 34 웰드 목깃, 종류 35 용접 목, 긴 목과 종류 36 눌린 칼라, 종류 37 눌린 칼라를 위한 01 플레이트 플랜지 (하락
페이스형 : 편평면 (FF), 비 - 부낸표면 (RF), C - 발언, D - 홈, E - 꼭지, F - 휴회, G - O-링 꼭지,
H - O'ring 홈
코팅 : 앤티-러스트 페인트, 오일 블랙 페인트가 도금처리된 투명한, 아연을 노랗게 합니다, 냉온 하락이 활성화합니다



사이즈 재료 플랜지형
1/2 -80 스테인레스 강 웰드는 플랜지를 목을 자릅니다
플랜지를 밟고 미끄러져 넘어지세요
소켓 용접후란지
겹치는 결합 플랜지
나사목 플랜지
맹인플랜지
탄소강, 스테인레스 강 웰드는 플랜지를 목을 자릅니다
플랜지를 밟고 미끄러져 넘어지세요
소켓 용접후란지
겹치는 결합 플랜지
나사목 플랜지
맹인플랜지
플랜지의 밀봉 전면 톱니 모양 마무리와 RF
3번 수선과 FF
매끄러운 일시적인 종결과 FF
RTJ는 (조인트 방식을 울립니다)
톱니 모양 마무리와 FF
비침 선과 RF





TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 0





DIN EN 1092-1에 달하는 플랜지 (typ)의 타입

Typ 01 : 용접되기 위한 플레이트 (슬립온식) 플랜지 Typ 13 : 허브 나사목 플랜지
Typ 02 : 융착 결합 플레이트 칼라와 느슨한 플레이트 플랜지 Typ 21 : 통합 플랜지
Typ 04 : 연결부 결합 칼라와 느슨한 플레이트 플랜지 Typ 32 : 융착 결합 플레이트 칼라
Typ 05 : (블라인드) 플랜지를 비우세요 Typ 33 : 랩핑된 관구 마개
Typ 11 : 연결부 결합 플랜지 Typ 34 : 연결부 결합 칼라
Typ 12 : 용접되기 위한 허브 슬립 온 플랜지

D : 외부 직경
K : 볼트엔의 지름
L : 볼트 구멍의 지름
  한 : 목의 외부 직경
E : 챔퍼
F : 칼라 두께
  G 최대 : 어깨의 지름
R : 코너 반경
엔 : 목 직경
S : 목 두께 (우선 값)
DN 메이팅 차원 A 보어 지름 원판 두께 G 최대 길이
지름
볼트결합
부정 사이즈 B1 B2 B3 C1 C2 C3 C4 H1 H2 H3 N1 N2 N3
플랜지형
01, 02, 05, 11, 12, 21 11
21*
34
01
12
32
02 04 01
02
04
11
12
13
21 05 02
04
32
34
05 12
13
11
34
11
34
11
34
12
13
21 11
12
13
21
11
34
10 Usar 차원스 PN 40
15
20
25
32
40
50 165 125 18 4 M16 60.3 61.5 65 77 19 18 18 18 5 16 - 28 45 8 74 84 84 5 2.9
65 185 145 18 ** M16 76.1 77.5 81 96 20 18 18 18 6 16 55 32 45 10 92 104 104 6 2.9
80 200 160 18 8 M16 88.9 90.5 94 108 20 20 20 20 6 16 70 34 50 10 105 118 120 6 3.2
100 220 180 18 8 M16 114.3 116 120 134 22 20 20 20 6 18 90 40 52 12 131 140 140 8 3.6
125 250 210 18 8 M16 139.7 141.5 145 162 22 22 22 22 6 18 115 44 55 12 156 168 170 8 4
150 285 240 18 8 M20 168.3 170.5 174 188 24 22 22 22 6 20 140 44 55 12 184 195 190 10 4.5
200 340 295 22 12 M20 219.1 221.5 226 240 26 24 24 24 6 20 190 44 62 16 235 246 246 10 5.9
250 405 355 26 12 M24 273 276.5 281 294 29 26 26 26 8 22 235 46 70 16 292 298 296 12 6.3
300 460 410 26 12 M24 323.9 327.5 333 348 32 28 28 28 8 24 285 46 78 16 344 350 350 12 7.1
350 520 470 26 16 M24 355.6 359.5 365 400 35 30 30 30 8 26 330 57 82 16 390 400 410 12 8
400 580 525 30 16 M27 406.4 411 416 454 38 32 32 32 8 28 380 63 85 16 445 456 458 12 8
450 640 585 30 20 M27 457 462 467 500 42 40 40 40 8 30 425 68 87 16 490 502 516 12 8
500 715 650 33 20 M30 508 513.5 519 556 46 44 44 44 8 32 475 73 90 16 548 559 576 12 8
600 840 770 36 20 M33 610 616.5 622 660 52 54 54 54 8 32 575 83 95 18 652 658 690 12 8.8
700 910 840 36 24 M33 711.1 - - - - 36 42 48 - - 670 83 100 18 755 760 760 12 8.8
800 1025 950 39 24 M36 813 - - - - 38 42 52 - - 770 90 105 20 855 864 862 12 10
900 1125 1050 39 28 M36 914 - - - - 40 44 58 - - 860 94 110 20 955 968 962 12 10
1000 1255 1170 42 28 M39 1016 - - - - 42 46 64 - - 960 100 120 22 1058 1072 1076 16 10
1200 1485 1390 48 32 M45 1219 - - - - 48 52 76 - - 1160 - 130 30 1262 - 1282 16 12.5
1400 1685 1590 48 36 M45 1422 - - - - 52 58 - - - 1346 - 145 30 1465 - 1482 16 14.2
1600 1930 1820 56 40 M52 1626 - - - - 58 64 - - - 1546 - 160 35 1668 - 1696 16 16
1800 2130 2020 56 44 M52 1829 - - - - 62 68 - - - 1746 - 170 35 1870 - 1896 16 17.5
2000 2345 2230 62 48 M56 2032 - - - - 66 70 - - - 1950 - 180 40 2072 - 2100 16 20

* 플랜지 타입을 위해 21 외부 허브 직경은 대략 외부 파이프 직경에 해당됩니다.

기록 : EN 1092-1으로부터의 p/t 평가는 DN 600까지 공칭 크기를 가지고 있는 플랜지형 05, 11, 12, 13과 21에 단지 신청합니다. 다른 모든 플랜지의 p/t 평가는 제조사와 구매자 사이에 동의할 것입니다.




TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 1

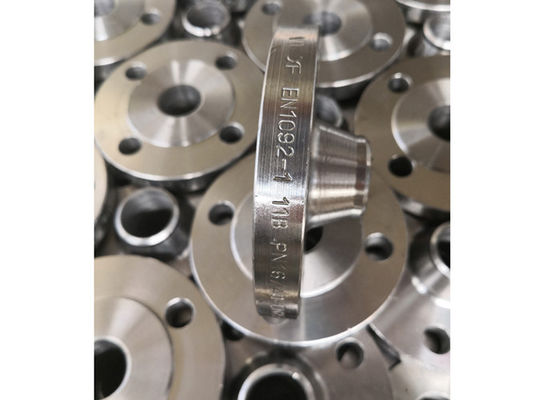

TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 2



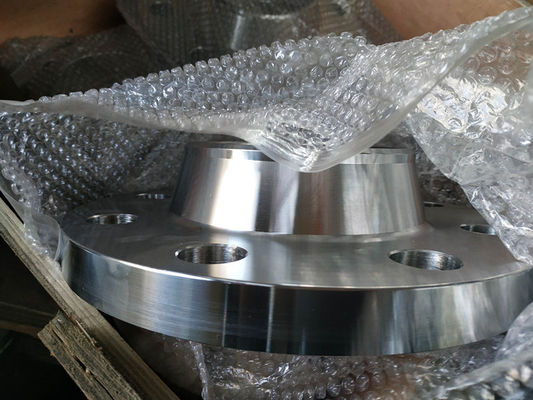

TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 3


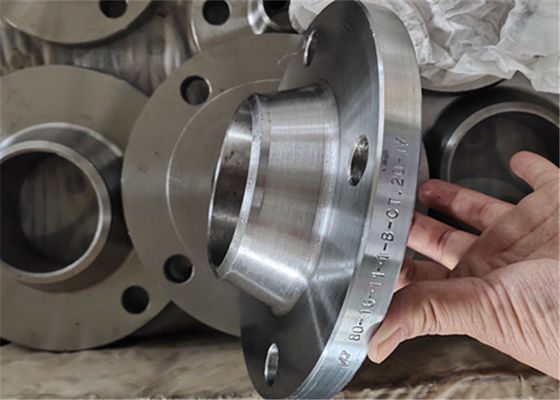

TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 4





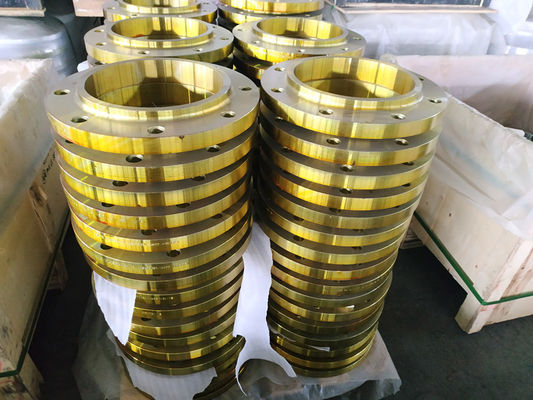

TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 5







TYPE11 플랜지 EN1092-1 DIN2633 PN16 WN 플랜지 ST37.2 강철 단조 플랜지 6
