제품 상세 정보:
|
재료: | ASTM A105/A105N,AISI 304/304L, AISI 316/316L | 색: | 검은 페인트, 황색 도료, 앤티 러스트 기름 |
---|---|---|---|
사이즈: | 1/2 -80 | 표준: | ANSI B16.5, ANSI B16.47 A, ANSI B16.47 비 |
포장: | 합판 상자, 팔레트 | 종류: | 계속 미끄러지고 목, 블라인드, 겹치는 결합, 나선부, 소켓 융착, AWWA C207-07-CLASS D 용접하세요 |
하이 라이트: | A105n ansi 150lb 플랜지,위킨르프 Ansi 맹인플랜지를 밟고 미끄러져 넘어지세요,1/2 내지 80 ansi 1500 플랜지 |
표준
|
타입 |
압력 |
재료 | 사이즈 |
절차 |
서피스 처리 |
ANSI B16.5, ASME16.47
|
SORFWNRF 블라인드 SWRF LJFF |
150LBS,300LBS, 400LBS,600LB 900LBS,1500LBS,2500LBS |
탄소강 스테인레스 강
|
1/2"---60" |
위조하면서, 위조했습니다 |
검은 페인트 황색 도료 경유 |
ANSI B16.5 상술

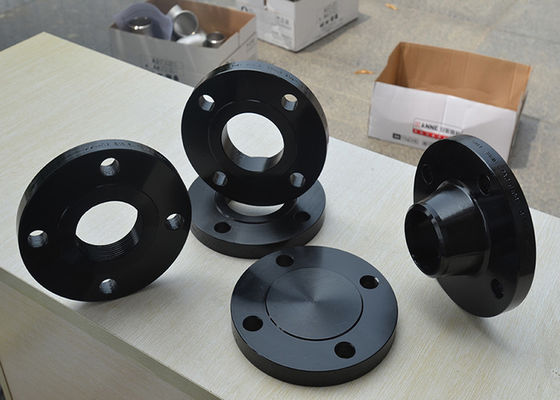

플랜지형 : 용접 목 ; 계속 미끄러지세요 ; 비 린드 ; 겹치는 결합 ; 실이 꿰입니다 ; 소켓 융착 ;
크기 범위 : 1/2 내지 24
압력 : 클래스 150 ; 300; 400; 600; 900; 1500; 2500
벽 티씨엔크스 : SCH5,SCH10,SCH20,SCH30, XS, SCH40, SCH80,SCH160, SCH XXS
조인트 방식을 밀봉하는 것 : FF (편평면) ; RF (라이스드 표면) ; LJ (겹치는 결합) RTJ (건전한 나이트클럽)
ASME B16.47 상술
플랜지형 : 용접 목 ; 블라인드 ;
크기 범위 : 12 내지 80
압력 : 클래스 75 ; 150; 300; 600; 900;
벽 티씨엔크스 : SCH5,SCH10,SCH20,SCH30, XS, SCH40, SCH80,SCH160, SCH XXS
조인트 방식을 밀봉하는 것 : FF (편평면) ; RF (라이스드 표면) ; LJ (겹치는 결합) RTJ (건전한 나이트클럽)
재료 :
1)탄소강 : ASTM A105/A105N, A350 LF1/LF2,A694 F42/46/48/52/60/75 2) 스테인레스 강 :ASTM A182 F304/304L,316/316L,F321,F51,ASTM A182 F11/F12/F22
서피스 녹슬지 않는 :
서피스 녹슬지 않는 1 : 녹슬지 않는 경유

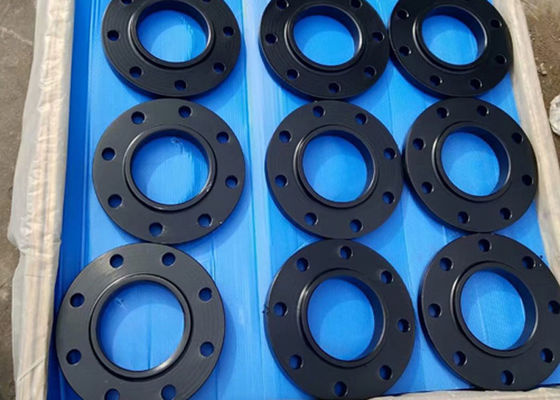

서피스 녹슬지 않는 2 : 검은 페인트 코팅

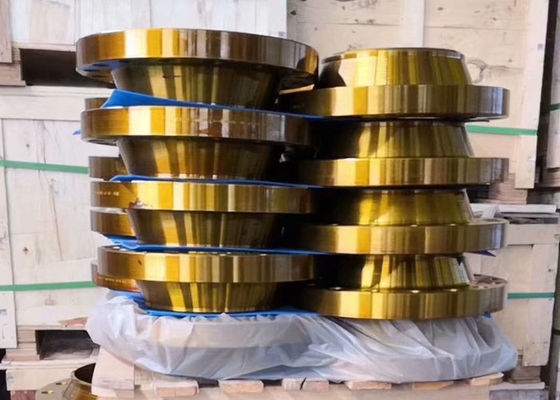

서피스 녹슬지 않는 3 : 황색 도료 코팅
서피스 녹슬지 않는 4 : 갈나비즈드 (뜨겁게 직류 전기로 자극된 침지된 직류 전기로 자극되거나 전기도금한 것)
표면을 연결시키세요 :
서피스 1 : 주식 마무리
서피스 2 : 나선형의 톱니 모양입니다
서피스 3 : 2 또는 2개의 홈 (비침 선)
서피스 4 : 부드러운 피니쉬
용어
1) 지불 : 보자마자 취소 불능 신용장 또는 전신환, D/P (지급도 조건)
2) 인도 기한 FOB 중국 공항 또는 CIF 구매자의 공항

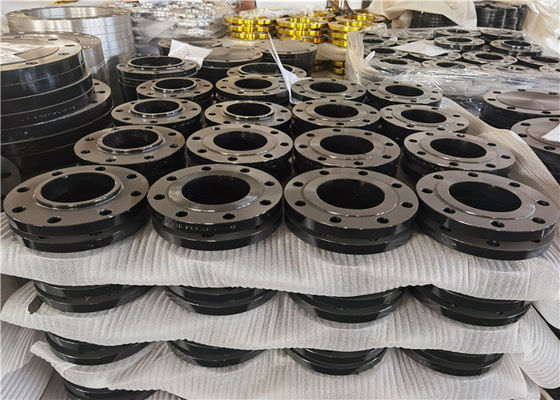

3) 포장되는 것 : 합판 팔레트 / 건
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
그래서 ID를 지녔습니다 (투루) |
WN은 ID를 지녔습니다 (WB) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱의 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 3.50 | 0.38 | 1.38 | 4 | 0.62 | 2.38 | 0.88 | 0.62 | 1.19 | 0.84 | 0.56 | 1.81 |
3/4 | 3.88 | 0.44 | 1.69 | 4 | 0.62 | 2.75 | 1.09 | 0.82 | 1.50 | 1.05 | 0.56 | 2.00 |
1 | 4.25 | 0.50 | 2.00 | 4 | 0.62 | 3.12 | 1.36 | 1.05 | 1.94 | 1.32 | 0.62 | 2.12 |
11/4 | 4.62 | 0.56 | 2.50 | 4 | 0.62 | 3.50 | 1.70 | 1.38 | 2.31 | 1.66 | 0.75 | 2.19 |
11/2 | 5.00 | 0.62 | 2.88 | 4 | 0.62 | 3.88 | 1.95 | 1.61 | 2.56 | 1.90 | 0.81 | 2.38 |
2 | 6.00 | 0.69 | 3.62 | 4 | 0.75 | 4.75 | 2.44 | 2.07 | 3.06 | 2.38 | 0.94 | 2.44 |
21/2 | 7.00 | 0.81 | 4.12 | 4 | 0.75 | 5.50 | 2.94 | 2.47 | 3.56 | 2.88 | 1.06 | 2.69 |
3 | 7.50 | 0.88 | 5.00 | 4 | 0.75 | 6.00 | 3.57 | 3.07 | 4.25 | 3.50 | 1.12 | 2.69 |
31/2 | 8.50 | 0.88 | 5.50 | 8 | 0.75 | 7.00 | 4.07 | 3.55 | 4.81 | 4.00 | 1.19 | 2.75 |
4 | 9.00 | 0.88 | 6.19 | 8 | 0.75 | 7.50 | 4.57 | 4.03 | 5.31 | 4.50 | 1.25 | 2.94 |
5 | 10.00 | 0.88 | 7.31 | 8 | 0.88 | 8.50 | 5.66 | 5.05 | 6.44 | 5.56 | 1.38 | 3.44 |
6 | 11.00 | 0.94 | 8.50 | 8 | 0.88 | 9.50 | 6.72 | 6.07 | 7.56 | 6.63 | 1.50 | 3.44 |
8 | 13.50 | 1.06 | 10.62 | 8 | 0.88 | 11.75 | 8.72 | 7.98 | 9.69 | 8.63 | 1.69 | 3.94 |
10 | 16.00 | 1.12 | 12.75 | 12 | 1.00 | 14.25 | 10.88 | 10.02 | 12.00 | 10.75 | 1.88 | 3.94 |
12 | 19.00 | 1.19 | 15.00 | 12 | 1.00 | 17.00 | 12.88 | 12.00 | 14.38 | 12.75 | 2.12 | 4.44 |
14 | 21.00 | 1.31 | 16.25 | 12 | 1.12 | 18.75 | 14.14 | 13.25 | 15.75 | 14.00 | 2.19 | 4.94 |
16 | 23.50 | 1.38 | 18.50 | 16 | 1.12 | 21.25 | 16.16 | 15.25 | 18.00 | 16.00 | 2.44 | 4.94 |
18 | 25.00 | 1.50 | 21.00 | 16 | 1.25 | 22.75 | 18.18 | 17.25 | 19.88 | 18.00 | 2.62 | 5.44 |
20 | 27.50 | 1.62 | 23.00 | 20 | 1.25 | 25.00 | 20.20 | 19.25 | 22.00 | 20.00 | 2.81 | 5.62 |
22 | 29.50 | 1.75 | 25.25 | 20 | 1.38 | 27.25 | 22.22 | 21.25 | 24.25 | 22.00 | 3.07 | 5.82 |
24 | 32.00 | 1.81 | 27.25 | 20 | 1.38 | 29.50 | 24.25 | 23.25 | 26.12 | 24.00 | 3.19 | 5.94 |
차원은 인치에 있습니다
볼트 직경보다 큰 볼트 구멍 지름 1/8 "
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
그래서 ID를 지녔습니다 (투루) |
WN은 ID를 지녔습니다 (WB) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 3.75 | 0.50 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 0.62 | 1.50 | 0.84 | 0.81 | 2.00 |
3/4 | 4.62 | 0.56 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 0.82 | 1.88 | 1.05 | 0.94 | 2.19 |
1 | 4.88 | 0.62 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 1.05 | 2.12 | 1.32 | 1.00 | 2.38 |
11/4 | 5.25 | 0.69 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 1.38 | 2.50 | 1.66 | 1.00 | 2.50 |
11/2 | 6.12 | 0.75 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 1.61 | 2.75 | 1.90 | 1.13 | 2.63 |
2 | 6.50 | 0.81 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 2.07 | 3.31 | 2.38 | 1.25 | 2.69 |
21/2 | 7.50 | 0.94 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 2.47 | 3.94 | 2.88 | 1.44 | 2.94 |
3 | 8.25 | 1.06 | 5.00 | 8 | 0.88 | 6.62 | 3.57 | 3.07 | 4.62 | 3.50 | 1.63 | 3.06 |
31/2 | 9.00 | 1.12 | 5.50 | 8 | 0.88 | 7.25 | 4.07 | 3.55 | 5.25 | 4.00 | 1.69 | 3.13 |
4 | 10.00 | 1.19 | 6.19 | 8 | 0.88 | 7.88 | 4.57 | 4.03 | 5.75 | 4.50 | 1.82 | 3.32 |
5 | 11.00 | 1.31 | 7.31 | 8 | 0.88 | 9.25 | 5.66 | 5.05 | 7.00 | 5.56 | 1.94 | 3.82 |
6 | 12.50 | 1.38 | 8.50 | 12 | 0.88 | 10.62 | 6.72 | 6.07 | 8.12 | 6.63 | 2.00 | 3.82 |
8 | 15.00 | 1.56 | 10.62 | 12 | 1.00 | 13.00 | 8.72 | 7.98 | 10.25 | 8.63 | 2.38 | 4.32 |
10 | 17.50 | 1.81 | 12.75 | 16 | 1.12 | 15.25 | 10.88 | 10.02 | 12.62 | 10.75 | 2.56 | 4.56 |
12 | 20.50 | 1.94 | 15.00 | 16 | 1.25 | 17.75 | 12.88 | 12.00 | 14.75 | 12.75 | 2.82 | 5.06 |
14 | 23.00 | 2.06 | 16.25 | 20 | 1.25 | 20.25 | 14.14 | 13.25 | 16.75 | 14.00 | 2.94 | 5.56 |
16 | 25.50 | 2.19 | 18.50 | 20 | 1.38 | 22.50 | 16.16 | 15.25 | 19.00 | 16.00 | 3.19 | 5.69 |
18 | 28.00 | 2.31 | 21.00 | 24 | 1.38 | 24.75 | 18.18 | 17.25 | 21.00 | 18.00 | 3.44 | 6.19 |
20 | 30.50 | 2.44 | 23.12 | 24 | 1.38 | 27.00 | 20.20 | 19.25 | 23.12 | 20.00 | 3.69 | 6.32 |
22 | 33.00 | 2.57 | 25.25 | 24 | 1.63 | 29.25 | 22.22 | 21.25 | 25.25 | 22.00 | 3.93 | 6.43 |
24 | 36.00 | 2.69 | 27.62 | 24 | 1.63 | 32.00 | 24.25 | 23.25 | 27.62 | 24.00 | 4.13 | 6.56 |
* 플랜지 타입을 위해 21 외부 허브 직경은 대략 외부 파이프 직경에 해당됩니다.
기록 : ASME B16.5로부터의 p/t 평가는 DN 600까지 공칭 크기를 가지고 있는 플랜지형 05, 11, 12, 13과 21에 단지 신청합니다. 다른 모든 플랜지의 p/t 평가는 제조사와 구매자 사이에 동의할 것입니다.
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
그래서 ID를 지녔습니다 (투루) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
* WN 구멍 ID (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.5 | 0.84 | 0.88 | 2.06 | * |
3/4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | 2.44 | * |
11/4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
11/2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
2 | 6.50 | 1.00 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 3.31 | 2.38 | 1.44 | 2.88 | * |
21/2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 3.94 | 2.88 | 1.62 | 3.12 | * |
3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | 6.62 | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
31/2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | 4.07 | 5.25 | 4.00 | 1.94 | 3.38 | * |
4 | 10.00 | 1.38 | 6.19 | 8 | 1.00 | 7.88 | 4.57 | 5.75 | 4.50 | 2.00 | 3.50 | * |
5 | 11.00 | 1.50 | 7.31 | 8 | 1.00 | 9.25 | 5.66 | 7.00 | 5.56 | 2.12 | 4.00 | * |
6 | 12.50 | 1.62 | 8.50 | 12 | 1.00 | 10.62 | 6.72 | 8.12 | 6.63 | 2.25 | 4.06 | * |
8 | 15.00 | 1.88 | 10.62 | 12 | 1.12 | 13.00 | 8.72 | 10.25 | 8.63 | 2.69 | 4.62 | * |
10 | 17.50 | 2.12 | 12.75 | 16 | 1.25 | 15.25 | 10.88 | 12.62 | 10.75 | 2.88 | 4.88 | * |
12 | 20.50 | 2.25 | 15.00 | 16 | 1.38 | 17.75 | 12.88 | 14.75 | 12.75 | 3.12 | 5.38 | * |
14 | 23.00 | 2.38 | 16.25 | 20 | 1.38 | 20.25 | 14.14 | 16.75 | 14.00 | 3.31 | 5.88 | * |
16 | 25.50 | 2.50 | 18.50 | 20 | 1.50 | 22.50 | 16.16 | 19.00 | 16.00 | 3.69 | 6.00 | * |
18 | 28.00 | 2.62 | 21.00 | 24 | 1.50 | 24.75 | 18.18 | 21.00 | 18.00 | 3.88 | 6.50 | * |
20 | 30.50 | 2.75 | 23.12 | 24 | 1.62 | 27.00 | 20.20 | 23.12 | 20.00 | 4.00 | 6.62 | * |
22 | 33.00 | 2.88 | 25.25 | 24 | 1.75 | 29.25 | 22.22 | 25.25 | 22.00 | 4.25 | 6.75 | * |
24 | 36.00 | 3.00 | 27.25 | 24 | 1.88 | 32.00 | 24.25 | 27.62 | 24.00 | 4.50 | 6.88 | * |
볼트 직경보다 큰 볼트 구멍 지름 1/8 "
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
그래서 ID를 지녔습니다 (투루) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
* WN 구멍 ID (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.50 | 0.84 | 0.88 | 2.06 | * |
3/4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | 2.44 | * |
11/4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
11/2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
2 | 6.50 | 1.00 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 3.31 | 2.38 | 1.44 | 2.88 | * |
21/2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 3.94 | 2.88 | 1.62 | 3.12 | * |
3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | 6.62 | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
31/2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | 4.07 | 5.25 | 4.00 | 1.94 | 3.38 | * |
4 | 10.75 | 1.50 | 6.19 | 8 | 1.00 | 8.50 | 4.57 | 6.00 | 4.50 | 2.12 | 4.00 | * |
5 | 13.00 | 1.75 | 7.31 | 8 | 1.12 | 10.50 | 5.66 | 7.44 | 5.56 | 2.38 | 4.50 | * |
6 | 14.00 | 1.88 | 8.50 | 12 | 1.12 | 11.50 | 6.72 | 8.75 | 6.63 | 2.62 | 4.62 | * |
8 | 16.50 | 2.19 | 10.62 | 12 | 1.25 | 13.75 | 8.72 | 10.75 | 8.63 | 3.00 | 5.25 | * |
10 | 20.00 | 2.50 | 12.75 | 16 | 1.38 | 17.00 | 10.88 | 13.50 | 10.75 | 3.38 | 6.00 | * |
12 | 22.00 | 2.62 | 15.00 | 20 | 1.38 | 19.25 | 12.88 | 15.75 | 12.75 | 3.62 | 6.12 | * |
14 | 23.75 | 2.75 | 16.25 | 20 | 1.50 | 20.75 | 14.14 | 17.00 | 14.00 | 3.69 | 6.50 | * |
16 | 27.00 | 3.00 | 18.50 | 20 | 1.63 | 23.75 | 16.16 | 19.50 | 16.00 | 4.19 | 7.00 | * |
18 | 29.25 | 3.25 | 21.00 | 20 | 1.75 | 25.75 | 18.18 | 21.50 | 18.00 | 4.62 | 7.25 | * |
20 | 32.00 | 3.50 | 23.00 | 24 | 1.75 | 28.50 | 20.20 | 24.00 | 20.00 | 5.00 | 7.50 | * |
22 | 34.25 | 3.75 | 25.25 | 24 | 1.88 | 30.63 | 22.22 | 26.25 | 22.00 | 5.25 | 7.75 | * |
24 | 37.00 | 4.00 | 27.25 | 24 | 2.00 | 33.00 | 24.25 | 28.25 | 24.00 | 5.50 | 8.00 | * |
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
그래서 ID를 지녔습니다 (투루) |
* WN 구멍 ID (WB) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
3 | 9.50 | 1.50 | 5.00 | 8 | 1.00 | 7.50 | 3.57 | * | 5.00 | 3.50 | 2.12 | 4.00 |
4 | 11.50 | 1.75 | 6.19 | 8 | 1.25 | 9.25 | 4.57 | * | 6.25 | 4.50 | 2.75 | 4.50 |
5 | 13.75 | 2.00 | 7.31 | 8 | 1.38 | 11.00 | 5.66 | * | 7.50 | 5.56 | 3.12 | 5.00 |
6 | 15.00 | 2.19 | 8.50 | 12 | 1.25 | 12.50 | 6.72 | * | 9.25 | 6.63 | 3.38 | 5.50 |
8 | 18.50 | 2.50 | 10.63 | 12 | 1.50 | 15.50 | 8.72 | * | 11.75 | 8.63 | 4.00 | 6.38 |
10 | 21.50 | 2.75 | 12.75 | 16 | 1.50 | 18.50 | 10.88 | * | 14.50 | 10.75 | 4.25 | 7.25 |
12 | 24.00 | 3.12 | 15.00 | 20 | 1.50 | 21.00 | 12.88 | * | 16.50 | 12.75 | 4.63 | 7.88 |
14 | 25.25 | 3.38 | 16.25 | 20 | 1.63 | 22.00 | 14.14 | * | 17.75 | 14.00 | 5.12 | 8.38 |
16 | 27.75 | 3.50 | 18.50 | 20 | 1.75 | 24.25 | 16.16 | * | 20.00 | 16.00 | 5.25 | 8.50 |
18 | 31.00 | 4.00 | 21.00 | 20 | 2.00 | 27.00 | 18.18 | * | 22.25 | 18.00 | 6.00 | 9.00 |
20 | 33.75 | 4.25 | 23.00 | 20 | 2.13 | 29.50 | 20.20 | * | 24.50 | 20.00 | 6.25 | 9.75 |
24 | 41.00 | 5.50 | 27.25 | 20 | 2.63 | 35.50 | 24.25 | * | 29.50 | 24.00 | 8.00 | 11.50 |
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
그럼 ID를 뚫으세요 (투루) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
* WN 구멍 ID (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 4.75 | 0.88 | 1.38 | 4 | 0.88 | 3.25 | 0.88 | 1.50 | 0.84 | 1.25 | 2.38 | * |
3/4 | 5.12 | 1.00 | 1.69 | 4 | 0.88 | 3.50 | 1.09 | 1.75 | 1.05 | 1.38 | 2.75 | * |
1 | 5.88 | 1.12 | 2.00 | 4 | 1.00 | 4.00 | 1.36 | 2.06 | 1.32 | 1.62 | 2.88 | * |
11/4 | 6.25 | 1.12 | 2.50 | 4 | 1.00 | 4.38 | 1.70 | 2.50 | 1.66 | 1.62 | 2.88 | * |
11/2 | 7.00 | 1.25 | 2.88 | 4 | 1.12 | 4.88 | 1.95 | 2.75 | 1.90 | 1.75 | 3.25 | * |
2 | 8.50 | 1.50 | 3.63 | 8 | 1.00 | 6.50 | 2.44 | 4.12 | 2.38 | 2.25 | 4.00 | * |
21/2 | 9.62 | 1.62 | 4.13 | 8 | 1.12 | 7.50 | 2.94 | 4.88 | 2.88 | 2.50 | 4.12 | * |
3 | 10.50 | 1.88 | 5.00 | 8 | 1.25 | 8.00 | - | 5.25 | 3.50 | - | 4.62 | * |
4 | 12.25 | 2.12 | 6.19 | 8 | 1.38 | 9.50 | - | 6.38 | 4.50 | - | 4.88 | * |
5 | 14.75 | 2.88 | 7.31 | 8 | 1.63 | 11.50 | - | 7.75 | 5.56 | - | 6.12 | * |
6 | 15.50 | 3.25 | 8.50 | 12 | 1.50 | 12.50 | - | 9.00 | 6.63 | - | 6.75 | * |
8 | 19.00 | 3.62 | 10.63 | 12 | 1.75 | 15.50 | - | 11.50 | 8.63 | - | 8.38 | * |
10 | 23.00 | 4.25 | 12.75 | 12 | 2.00 | 19.00 | - | 14.50 | 10.75 | - | 10.00 | * |
12 | 26.50 | 4.88 | 15.00 | 16 | 2.12 | 22.50 | - | 17.75 | 12.75 | - | 11.12 | * |
14 | 29.50 | 5.25 | 16.25 | 16 | 2.38 | 25.00 | - | 19.50 | 14.00 | - | 11.75 | * |
16 | 32.50 | 5.75 | 18.50 | 16 | 2.63 | 27.75 | - | 21.75 | 16.00 | - | 12.25 | * |
18 | 36.00 | 6.38 | 21.00 | 16 | 2.88 | 30.50 | - | 23.50 | 18.00 | - | 12.88 | * |
20 | 38.75 | 7.00 | 23.00 | 16 | 3.12 | 32.75 | - | 25.25 | 20.00 | - | 14.00 | * |
24 | 46.00 | 8.00 | 27.25 | 16 | 3.63 | 39.00 | - | 30.00 | 24.00 | - | 16.00 | * |
공칭 크기 | 외부 직경 (OD) |
민. 두께 (T) |
RF Dia. (R) |
볼트 구멍의 번호 | 구멍의 지름 | 볼트엔 (BC) |
Dia. 허브 베이스 (브리넬경도) |
Dia. 허브 톱 (HT) |
그래서 LTH (SL) |
WN LTH (WL) |
* WN 구멍 ID (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 5.25 | 1.19 | 1.38 | 4 | 0.88 | 3.50 | 1.69 | 0.84 | 1.56 | 2.88 | * |
3/4 | 5.50 | 1.25 | 1.69 | 4 | 0.88 | 3.75 | 2.00 | 1.05 | 1.69 | 3.12 | * |
1 | 6.25 | 1.38 | 2.00 | 4 | 1.00 | 4.25 | 2.25 | 1.32 | 1.88 | 3.50 | * |
11/4 | 7.25 | 1.50 | 2.50 | 4 | 1.12 | 5.13 | 2.88 | 1.66 | 2.06 | 3.75 | * |
11/2 | 8.00 | 1.75 | 2.88 | 4 | 1.25 | 5.75 | 3.12 | 1.90 | 2.38 | 4.38 | * |
2 | 9.25 | 2.00 | 3.63 | 8 | 1.12 | 6.75 | 3.75 | 2.38 | 2.75 | 5.00 | * |
21/2 | 10.50 | 2.25 | 4.13 | 8 | 1.25 | 7.75 | 4.50 | 2.88 | 3.12 | 5.62 | * |
3 | 12.00 | 2.62 | 5.00 | 8 | 1.38 | 9.00 | 5.25 | 3.50 | - | 6.62 | * |
4 | 14.00 | 3.00 | 6.19 | 8 | 1.63 | 10.75 | 6.50 | 4.50 | - | 7.50 | * |
5 | 16.50 | 3.62 | 7.31 | 8 | 1.88 | 12.75 | 8.00 | 5.56 | - | 9.00 | * |
6 | 19.00 | 4.25 | 8.50 | 8 | 2.12 | 14.50 | 9.25 | 6.63 | - | 10.75 | * |
8 | 21.75 | 5.00 | 10.63 | 12 | 2.12 | 17.25 | 12.00 | 8.63 | - | 12.50 | * |
10 | 26.50 | 6.50 | 12.75 | 12 | 2.63 | 21.25 | 14.75 | 10.75 | - | 16.50 | * |
12 | 30.00 | 7.25 | 15.00 | 12 | 2.88 | 24.38 | 17.38 | 12.75 | - | 18.25 | * |
1. 우리가 누구입니까?
우리는 허베이에 기반을 둡니다, 중국, 1986년으로부터의 출발이 플랜지를 팔고 관 이음이 전세계에 팔렸습니다.
2. 어떻게 우리가 품질을 보증할 수 있습니까?
항상 대량 생산 전에 프리 프로덕션 샘플 ;
항상 마지막 적재전 검사 ;
3.what은 당신을 캔으로 만들고 우리로부터 구입합니까?
단조 플랜지, 맞춤, 안출된 맞춤, 이음매 없는 관.
4. 우리는 어떠한 서비스를 제공할 수 있습니까?
용인된 인도 기한 : FOB, CFR, CIF, 공장인도조건, FCA, DDP, 관세 미지급 인도 조건, 속달, DAF ;
용인된 지급 통화 :USD, EUR, CNY ;
용인된 지불 형식 : T/T,L/C,D/P D/A,MoneyGram, 신용 Card,PayPal, 웨스턴 유니온, 현금, 에스크로 ;
말해진 언어 :영어, 중국, 아라비아, 프렌치
연락 정보 :
전자 우편으로 보내세요 :info11@hbxfgj.com
TEL :+86-317-6016755 팩스 :+86-317-6853755
Mob/Wechat/WhatsApp :0086-18031772026
스카이프 :angela.766437
QQ : 1608691724
담당자: Miss. Mandy Liu
전화 번호: 0086 18903173335
팩스: 86-0317-6853077-6723871
