제품 상세 정보:
|
| 제품: | 엉덩이는 강관 팔꿈치를 용접했습니다 | 각: | 30 deg, 45 급, 60 deg, 90 degree,120deg, 180 급 |
|---|---|---|---|
| 표준: | ANSI ASME B16.9, B16.28, DIN2605, EN10253, JIS B231 | 반경: | SR 짧은 반경, LR 긴 반경, R=2D,3D,5D |
| 벽 두께: | 2mm-60mm, SCH10, SCH20, SCH30, STD SCH40 | 재료: | 탄소강 ASTM A234 WPB, P265GH ; 스테인레스 강 304/304L, 316/316L |
| 사이즈: | 1/2" to 24" for seamless type; 심리스 유형의 경우 1/2 "~ 24"; 4" t | 녹슬지 않는 코팅: | 검정색 페인트, 녹 방지 오일, 용융 아연 도금 |
| 하이 라이트: | 120Deg 강관 팔꿈치,6 슈 40 90 각도 엘보,A234 WPB 슈 40 90 각도 엘보 |
||

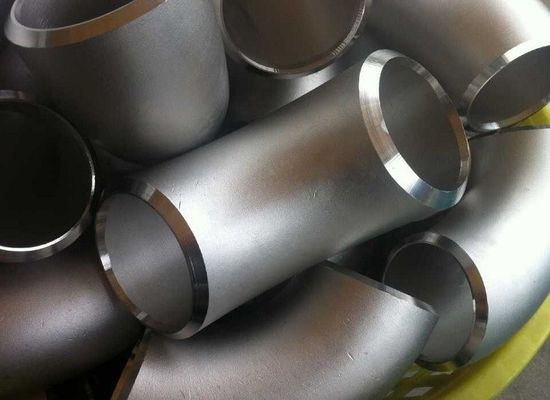

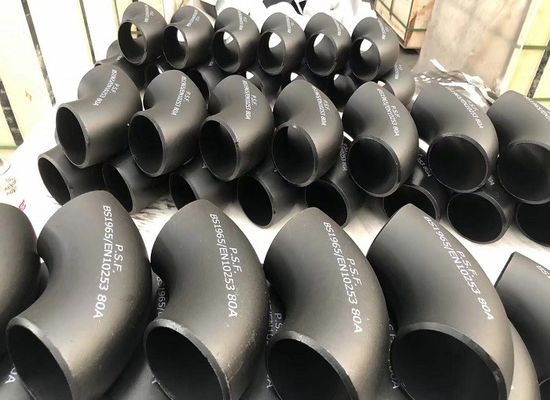

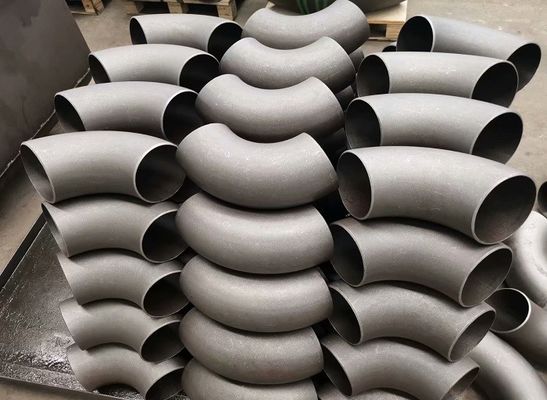

맞대기 용접 강관 팔꿈치 ASME B16.9/B16.28 ; EN10253 ; DIN2605 ; JIS B2311 ; GOST 17375
강관 팔꿈치는 유체 유동 방향을 바꾸기 위해 배관 시스템에서 핵심 부분입니다. 그것은 2개 파이프와 똑같거나 다른 공칭 직경을 연결하고 파이프가 45 도 또는 90 도의 확실한 방향으로 돌아가게 하기 위해 사용됩니다.팔꿈치는 방향 각도, 접속 형태, 길이와 반지름, 소재 유형으로부터 정렬될 수 있습니다.
| 기술 | 웨링 뜨거운 추진 |
| 표준 | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| 재료 | 탄소강 ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| 스테인레스 강 304/304L,316/316L,321,310S,347H,1.4301, 1.4404 | |
| 크기 범위 | 외부 직경 1/2 내지 24 또는 21 밀리미터 내지 610 밀리미터를 위한 심레스 타입 |
| 72 또는 60 밀리미터 내지 1800 밀리미터에 대한 외부 직경 2를 위한 용접된 타입 | |

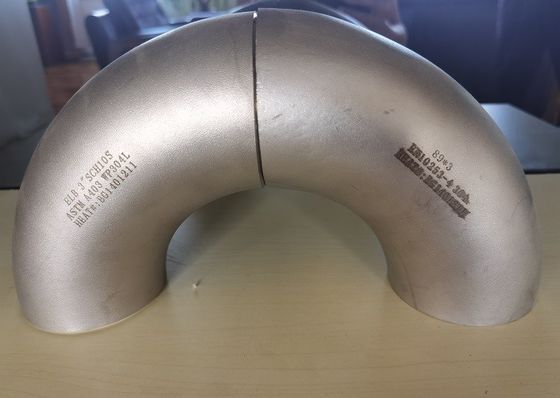

| 팔꿈치 각도 | 30 deg, 45 deg, 60 deg, 90 deg, 120 deg, 180 deg |
| 팔꿈치 반지름 | SR 짧은 반경 ( R=1D), LR 긴 반경 (R=1.5D)는 R=3D 또는 R=5D를 만곡시킵니다, |
| 벽 두께 | 1.6 밀리미터 내지 60 밀리미터, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, STD, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS |
만드는 탄소강 벽 두께 표준
| 명목상 관경 | 외부 직경 | 공칭 벽 두께 | |||||||||||||||||
| A | 비 | ASME | JIS | DIN | JIS(1) | DIN(2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2" | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4" | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1" | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2" | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2" | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1/2" | 101.6 | 101.6 | ― | 4.2 | ― | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | ― | |||||
| 100 | 4" | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5" | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6" | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8" | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10" | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12" | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14" | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16" | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18" | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22" | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24" | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26" | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | ― | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | ― | 7.92 | 12.70 | 15.88 | 9.53 | ― | 12.70 | ― | - | ― | - | ||||
| 800 | 32" | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | 863.6 | 863.6 | ― | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | ― | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | ― | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | ― | ― | ― | 9.53 | ― | 12.70 | - | |||||||
| 1000 | 40" | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44" | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46" | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
