제품 상세 정보:
|
| 표준: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA 클래스 D, DIN, EN1092-1 | 타입: | WN 플랜지, 그렇게 플랜지, 맹인플랜지, SW 플랜지, 플레이트 플랜지, 겹치는 결합 플랜지 |
|---|---|---|---|
| 사이즈: | 1/2 내지 80, 0.5 인치 내지 80 인치 | 표면 처리: | 흑색 도장, 활성화한 노란 그림, 앤티-러스트 기름 |
| 밀봉 전면 플랜지: | RISED FACE (RF), FLAT FACE (FF), RING JOINT TYPE (RTJ) | 패키지: | 바다 훌륭한 합판 상자 / 팔레트 |
| 가격 기간: | FOB, CIF, CFR | 생산 기간: | 30 일 이내에 60 톤 보다 더 덜, 60 톤 50 일 보다 더 |
| 증명서: | PED, ISO | 재료: | 스테인레스 강 SS316/L SS304/L |
| 강조하다: | 6000# 스테인레스 강 플랜지 EN1092-1,DIN 플랜지는 SS304 SS316L을 만들었습니다,96 " 150# 플랜지 EN1092-1 |
||

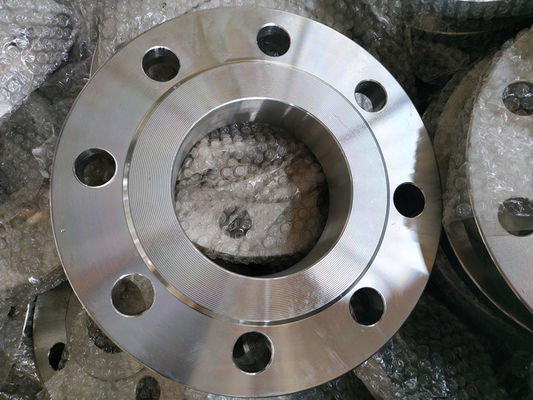

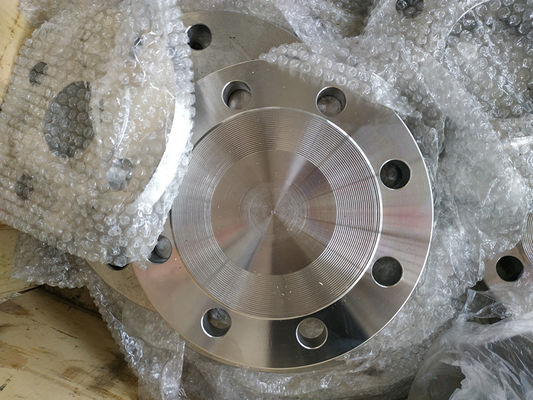

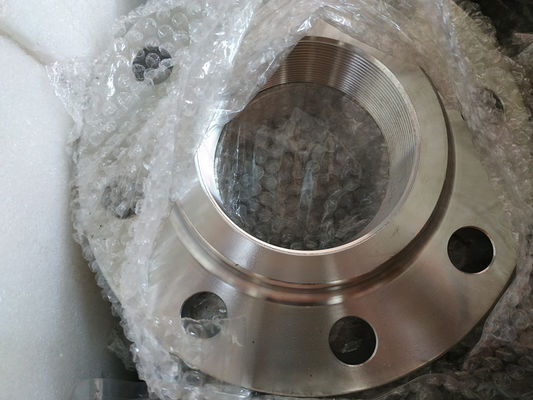

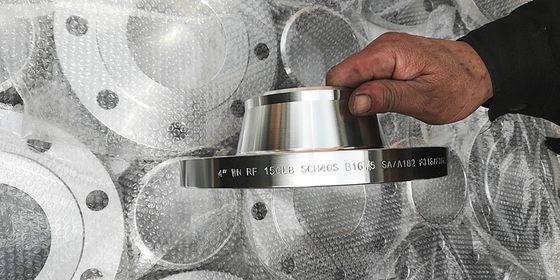

스테인레스 강 플랜지 EN1092-1 DIN 규격 플랜지는 SS304 SS316L 플랜지를 만들었습니다
| 사이즈 | 재료 | 플랜지형 |
| 1/2 -80 | 스테인레스 강 | 웰드는 플랜지를 목을 자릅니다 |
| 플랜지를 밟고 미끄러져 넘어지세요 | ||
| 소켓 용접후란지 | ||
| 겹치는 결합 플랜지 | ||
| 나사목 플랜지 | ||
| 맹인플랜지 | ||
| 탄소강, 스테인레스 강 | 웰드는 플랜지를 목을 자릅니다 | |
| 플랜지를 밟고 미끄러져 넘어지세요 | ||
| 소켓 용접후란지 | ||
| 겹치는 결합 플랜지 | ||
| 나사목 플랜지 | ||
| 맹인플랜지 | ||
| 플랜지의 밀봉 전면 | 톱니 모양 마무리와 RF | |
| 3번 수선과 FF | ||
| 매끄러운 일시적인 종결과 FF | ||
| RTJ는 (조인트 방식을 울립니다) | ||
| 톱니 모양 마무리와 FF | ||
| 비침 선과 RF |

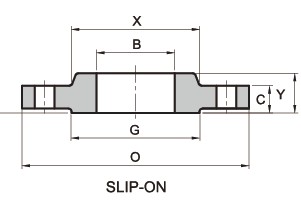

| 플랜지 정상적 데이터 독립적 접근 모형. |
검안의 플랜지 | 티에치케이. 플랜지 민의 | 데이터 독립적 접근 모형. 의 허브 |
부낸표면의 지름 | 길이 Hub.Y | 구멍 | 데이터 독립적 접근 모형. 볼트의 써클 |
데이터 독립적 접근 모형. 볼트의 홀 |
수 볼트의 |
데이터 독립적 접근 모형. 의 볼트 (조금씩 움직이세요) |
KG | 파운드 | |
| 인치 | 디엔 | 오우 | Ｃ | Ｘ | Ｇ | Ｙ | 비 | BC | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2" | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2" | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2" | 0.8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2" | 1.2 | 2.6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2" | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1/2" | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3" | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1/2" | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 |
209 |
